Топорная работа

Разбор полетов по итогам ракетного удара США по авиабазе ВВС Сирии

Автор: MAM

7 апреля в 1:40 UTC (4:40 по местному времени) США нанесли ракет удар по авиабазе Эш-Шайрат . Данное нападение было осуществлено в ответ на химическую атаку, произошедшую 4 апреля в городе  Хан-Шейхуне, повлекшую большие жертвы среди мирного населения, ответственность за которую без какого-либо международного расследования, спешно была возложена на правительственные силы Сирии. Ракетный удар был нанесен двумя эсминцами ВМФ США: USS Ross (DDG-71) и USS Porter (DDG-78) из акватории Средиземного моря, 60-ью ракетами «Томагавк»(пресс-релиз Пентагона ).

Этот ракетный удар породил большое количество различных споров и заявлений, касающихся его эффективности и результативности, данная статья это попытка суммировать имеющиеся фото, видео, спутниковые снимки, привязать их к карте, оценить нанесенный ущерб инфраструктуре, посчитать количество уничтоженных ЛА и расход КР.

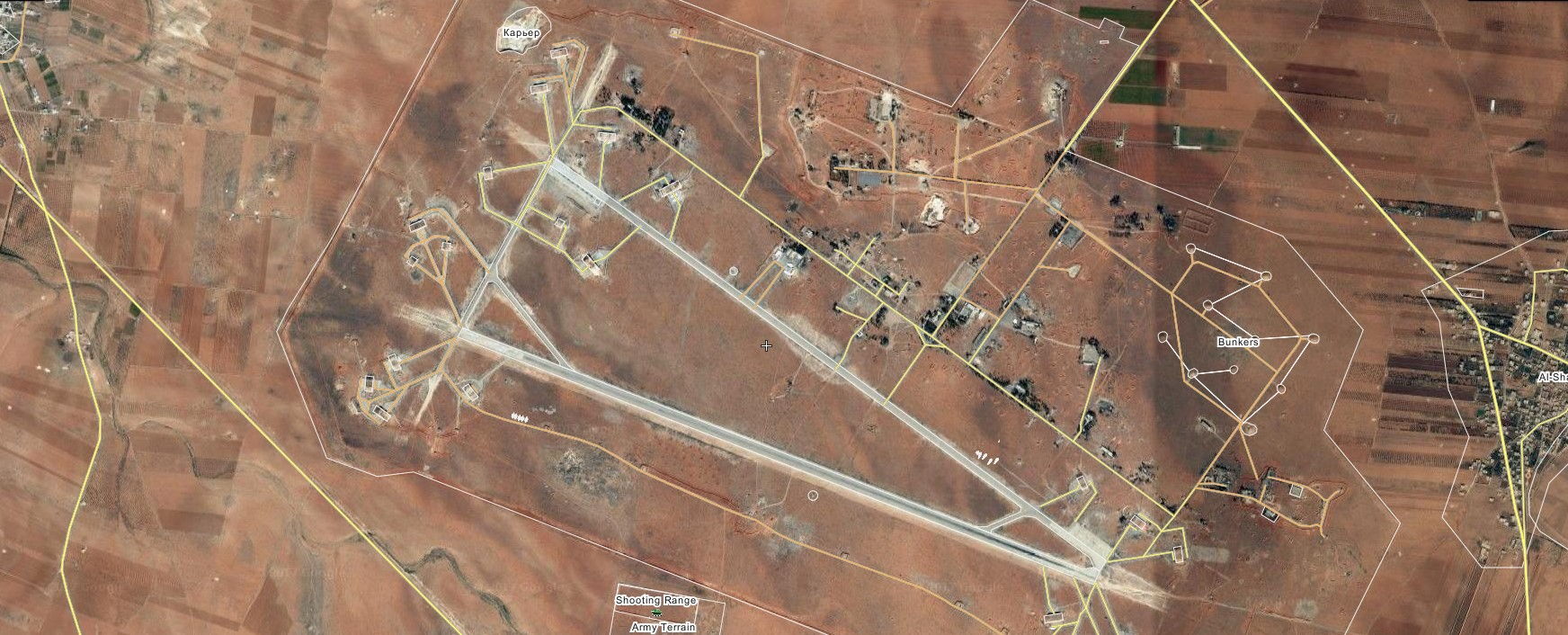

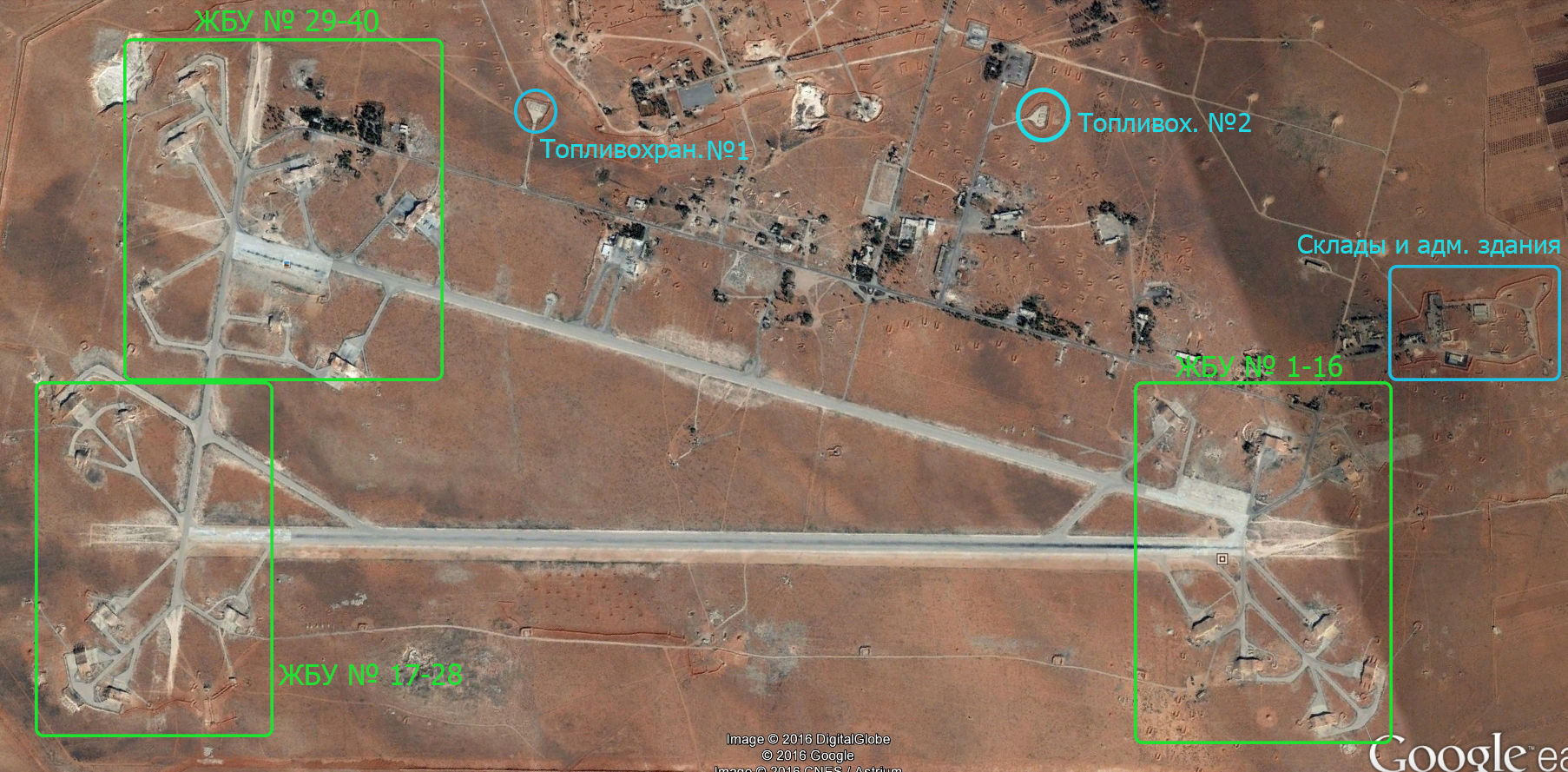

Общий вид на АБ Эш-Шайрат, нумерация ЖБУ (железобетонное укрытие) идёт по часовой стрелке начиная с северо-восточной части базы:

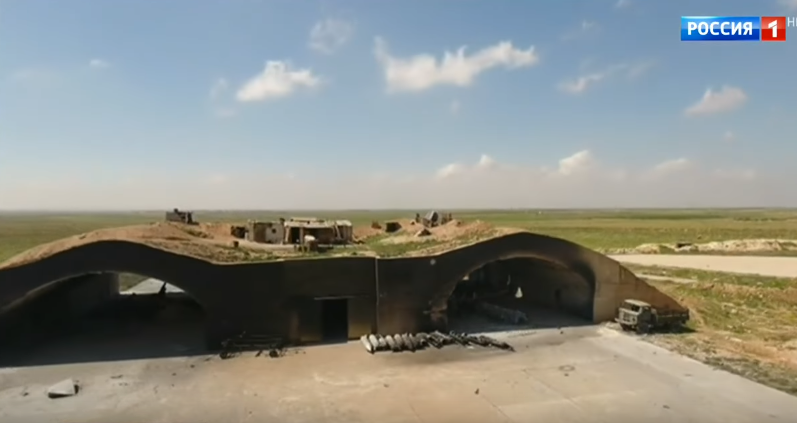

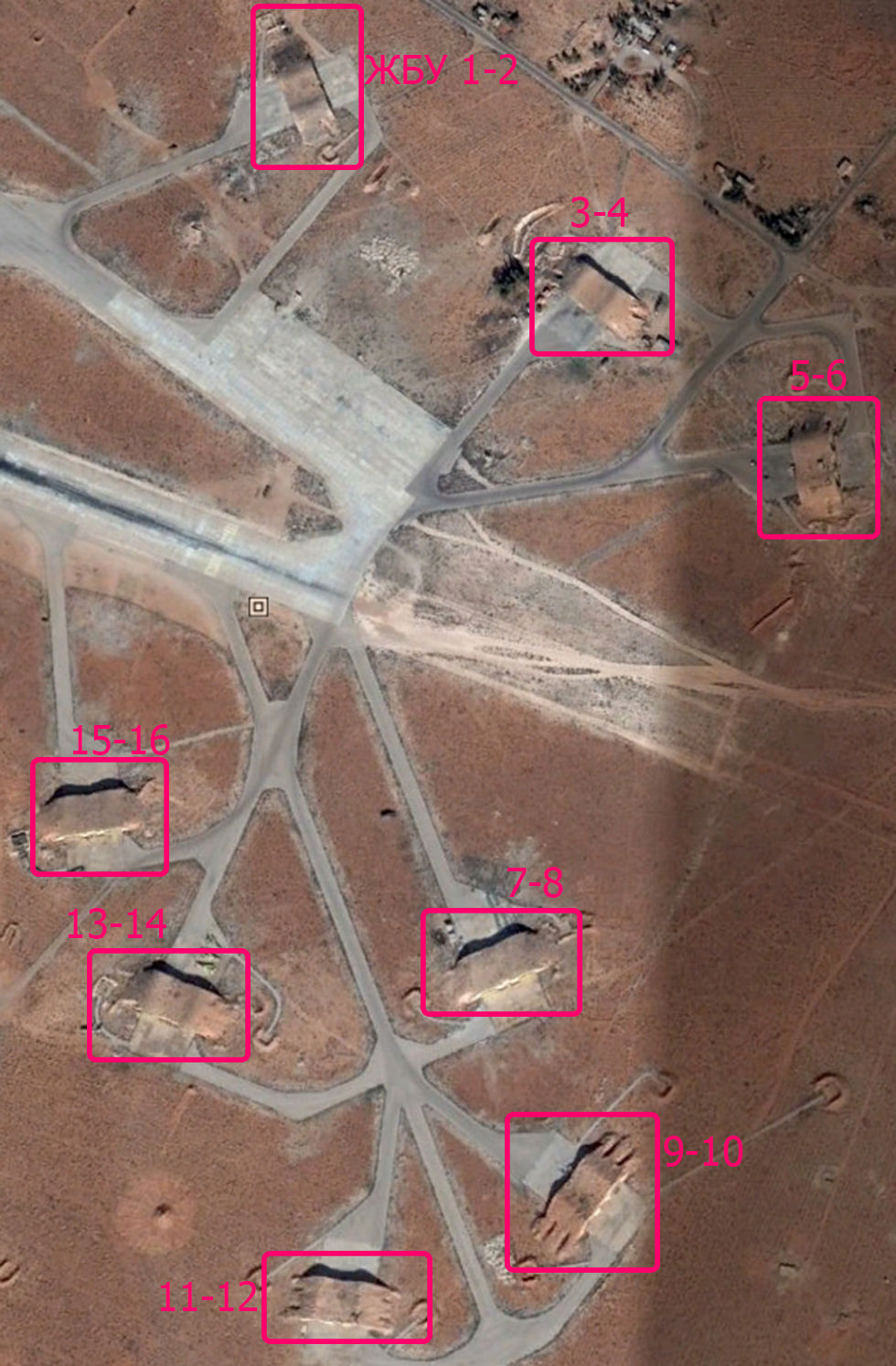

ЖБУ с 1-2 по 15-16 общий вид:

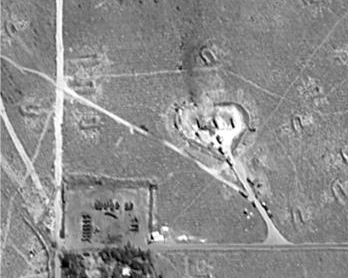

Спутниковый снимок общего вида после удара, ЖБУ с 3-4 по 15-16:



ЖБУ № 1-2  http://wikimapia.org/#lang=ru&lat=34.488861&lon=36.923093&z=18&m=b:

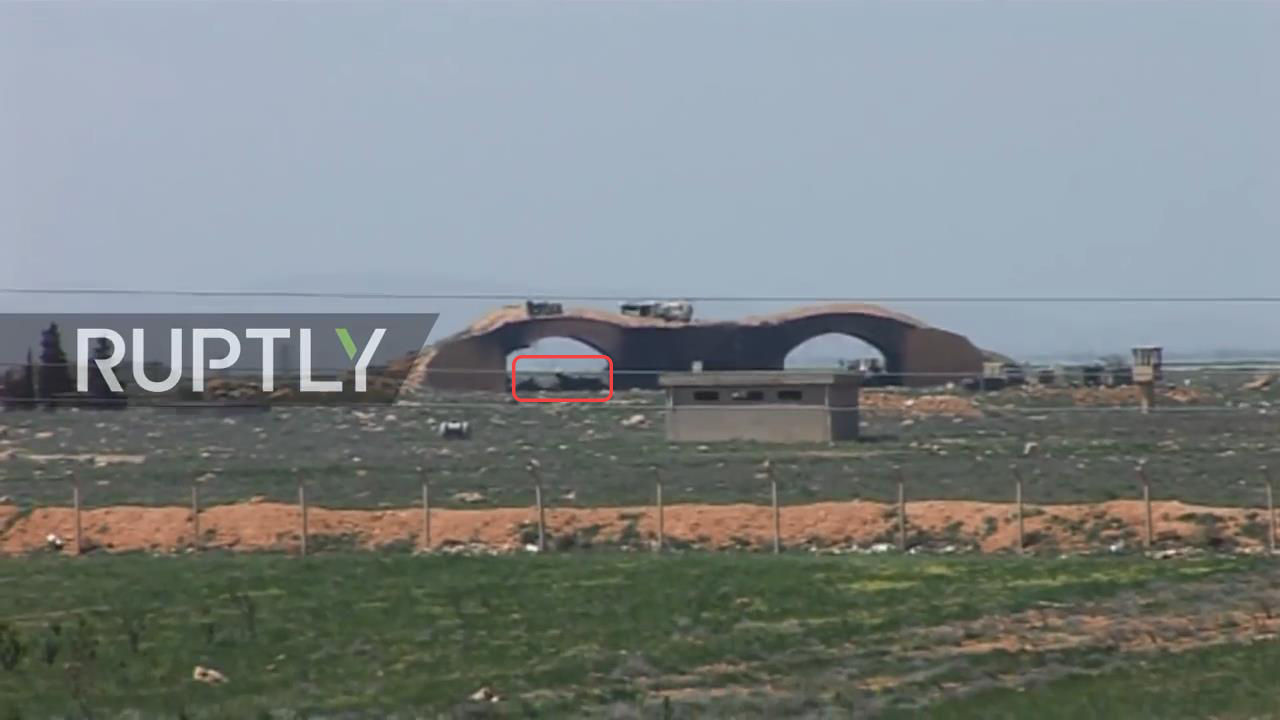

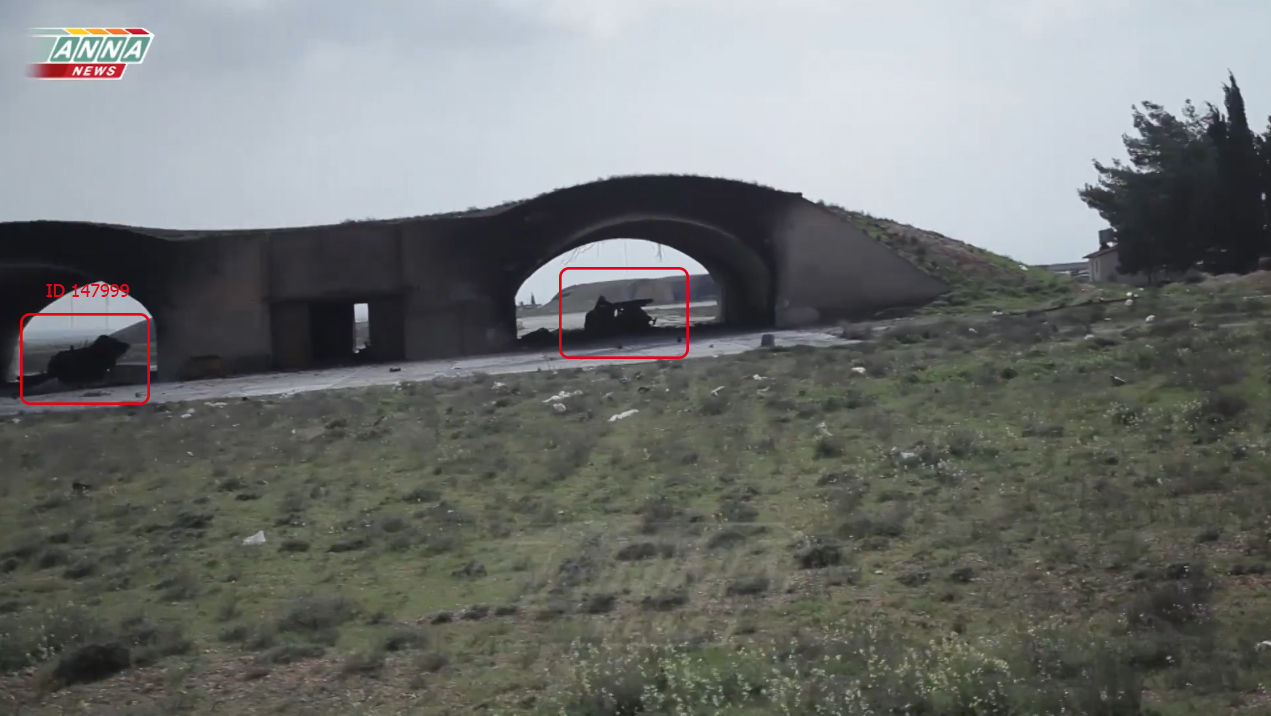

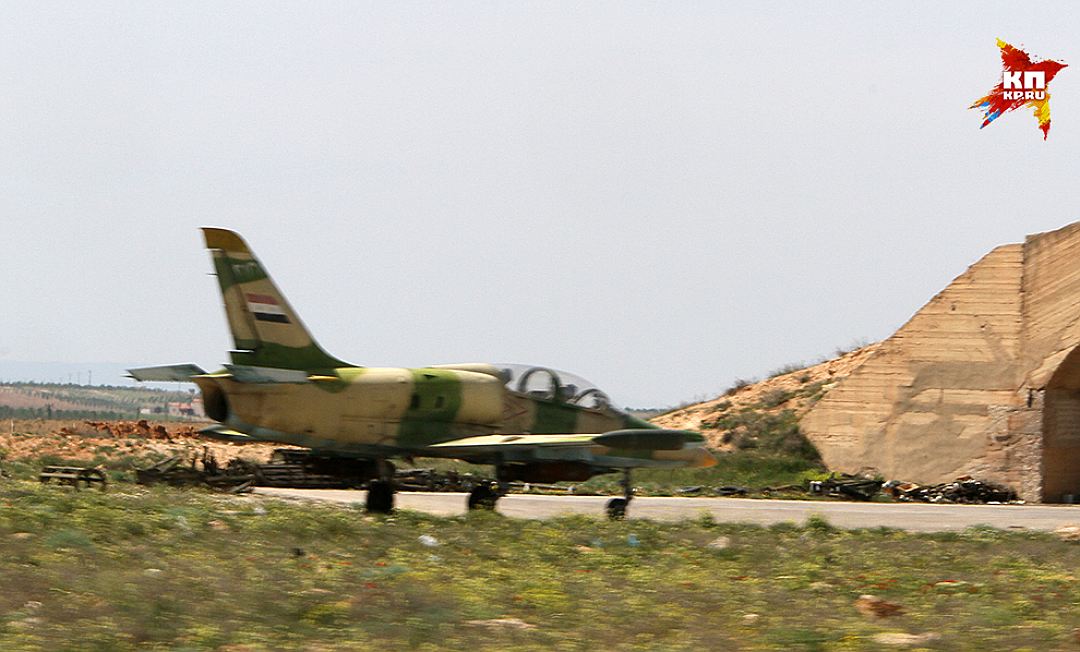

Уцелевший Миг 23 в арочном укрытии №1:



Уничтожено: 1 арочное укрытие,1 Миг 23, 1 один Миг 23 уцелел, расход 1 КР Томагавк.

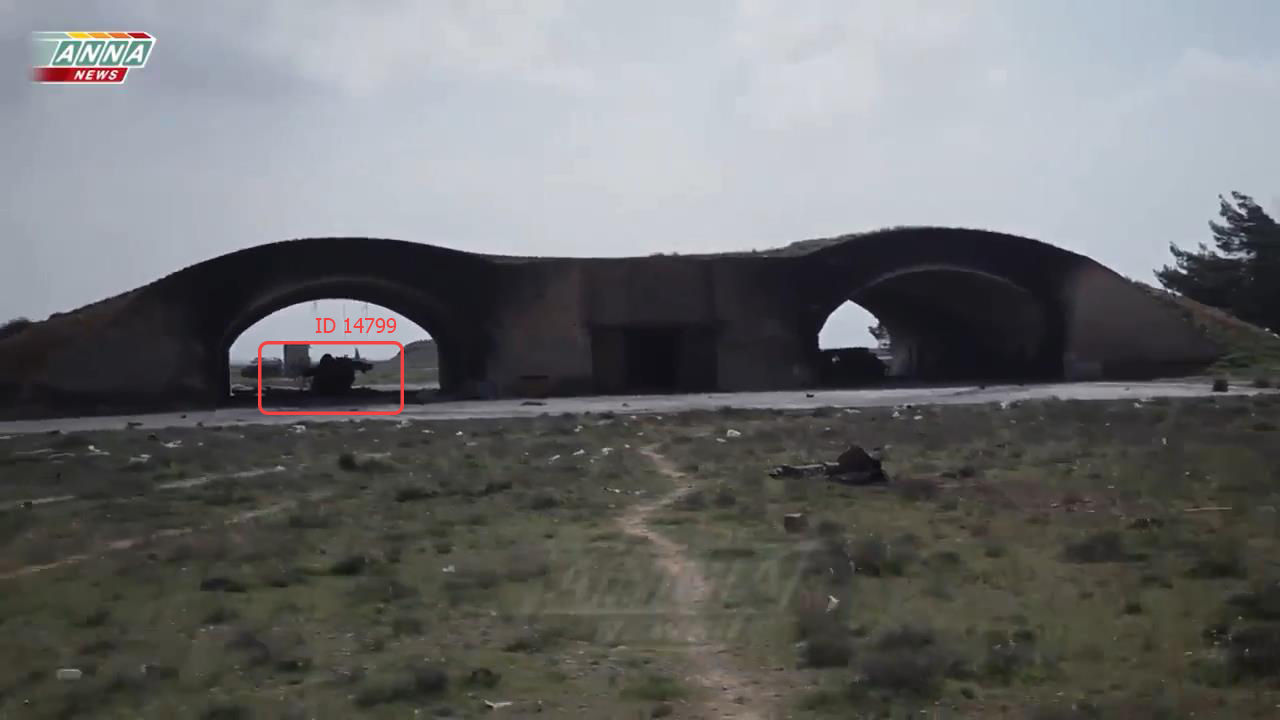

ЖБУ № 3-4  http://wikimapia.org/#lang=ru&lat=34.487267&lon=36.925778&z=18&m=b:

ID 14799





Уничтожено: 2 арочных укрытия, 2 Миг 23, расход 2 КР Томагавк.



ЖБУ № 5-6 http://wikimapia.org/#lang=ru&lat=34.486058&lon=36.927706&z=17&m=b:

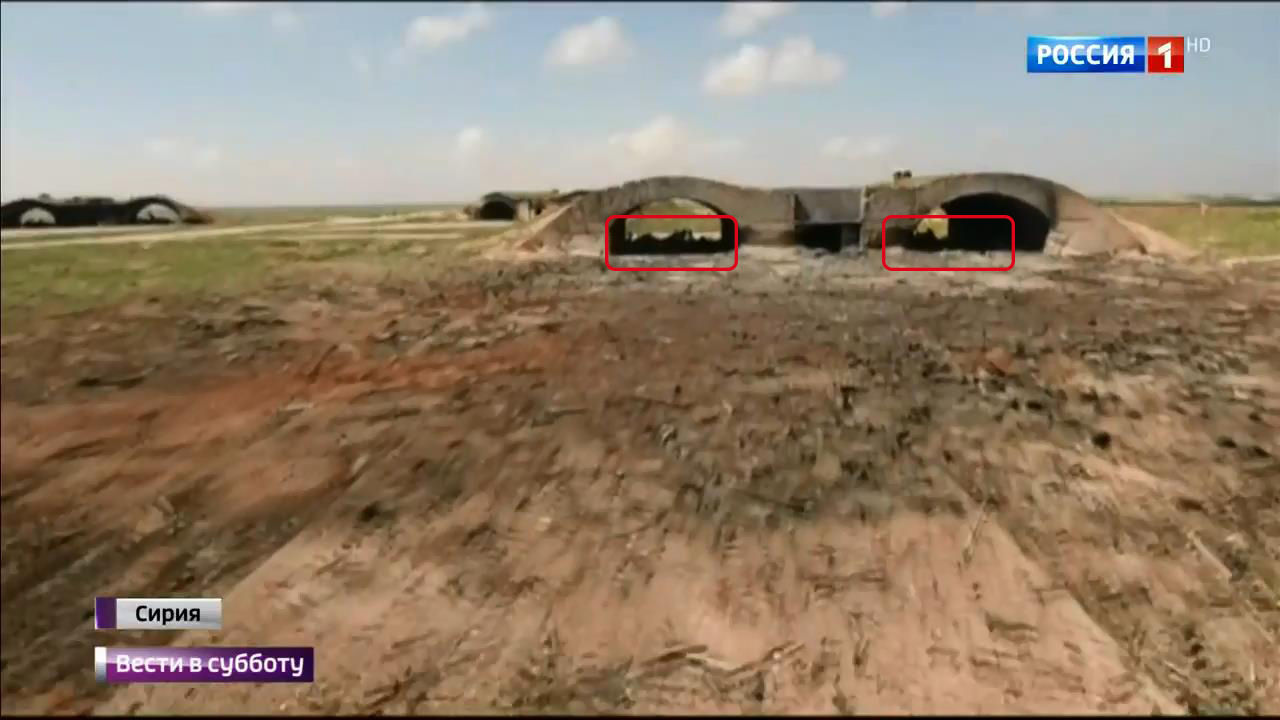

Слева в арочном укрытии № 6 видны останки, с большой долей вероятности это останки ЛА, Миг 23.



Уничтожено: 2 арочных укрытия, возможно 1 ЛА, Миг 23, расход 2 КР Томагавк.

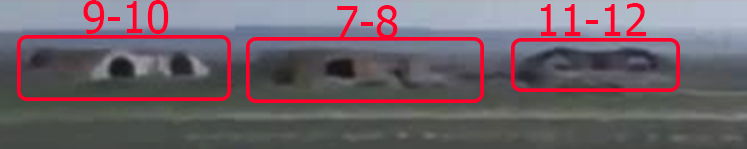

Панорам на ЖБУ №7-8 - №11-12

(ЖБУ №7-8 http://wikimapia.org/#lang=ru&lat=34.482518&lon=36.925172&z=18&m=b

№9-10 http://wikimapia.org/#lang=ru&lat=34.481068&lon=36.925961&z=18&m=b

№11-12 http://wikimapia.org/#lang=ru&lat=34.480343&lon=36.924105&z=18&m=b)

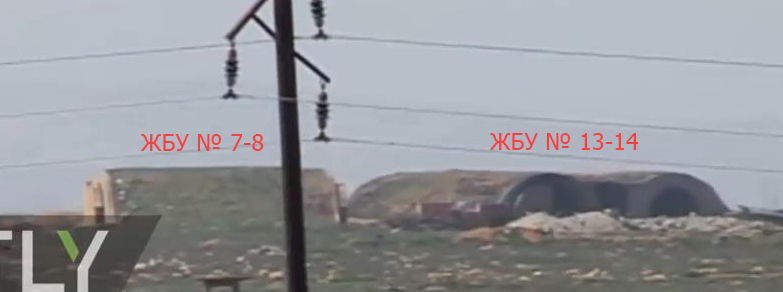

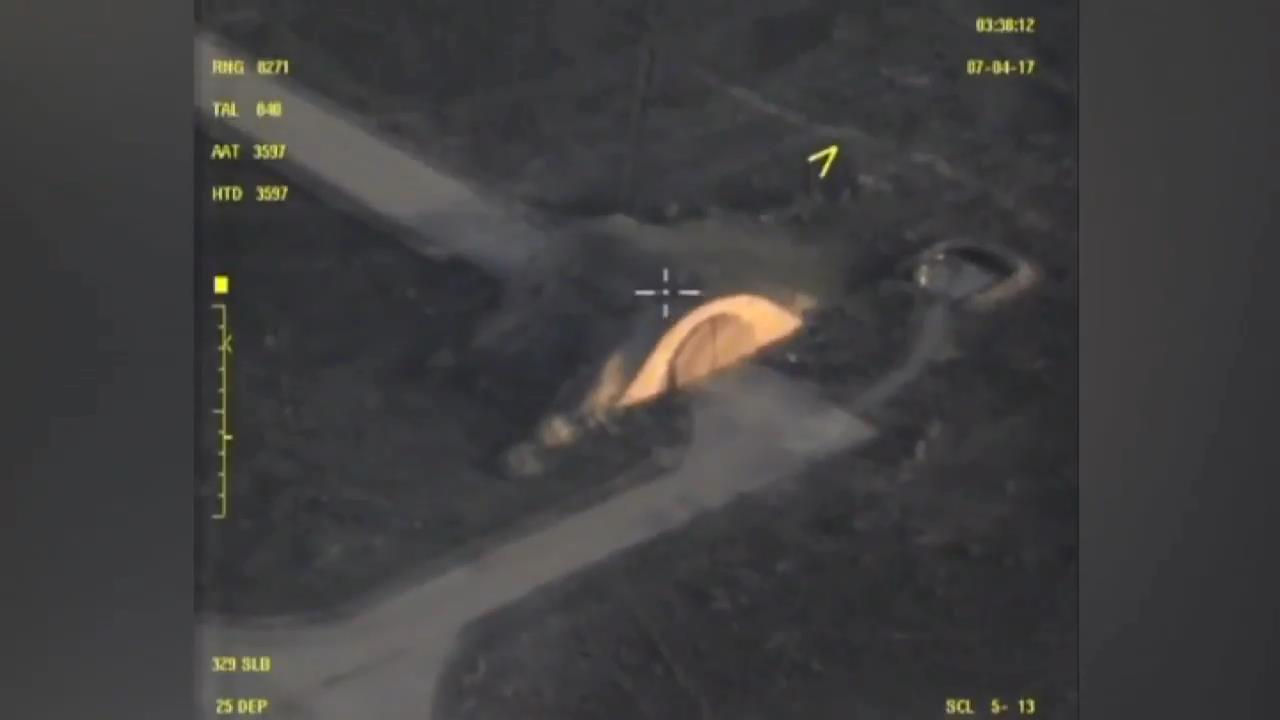

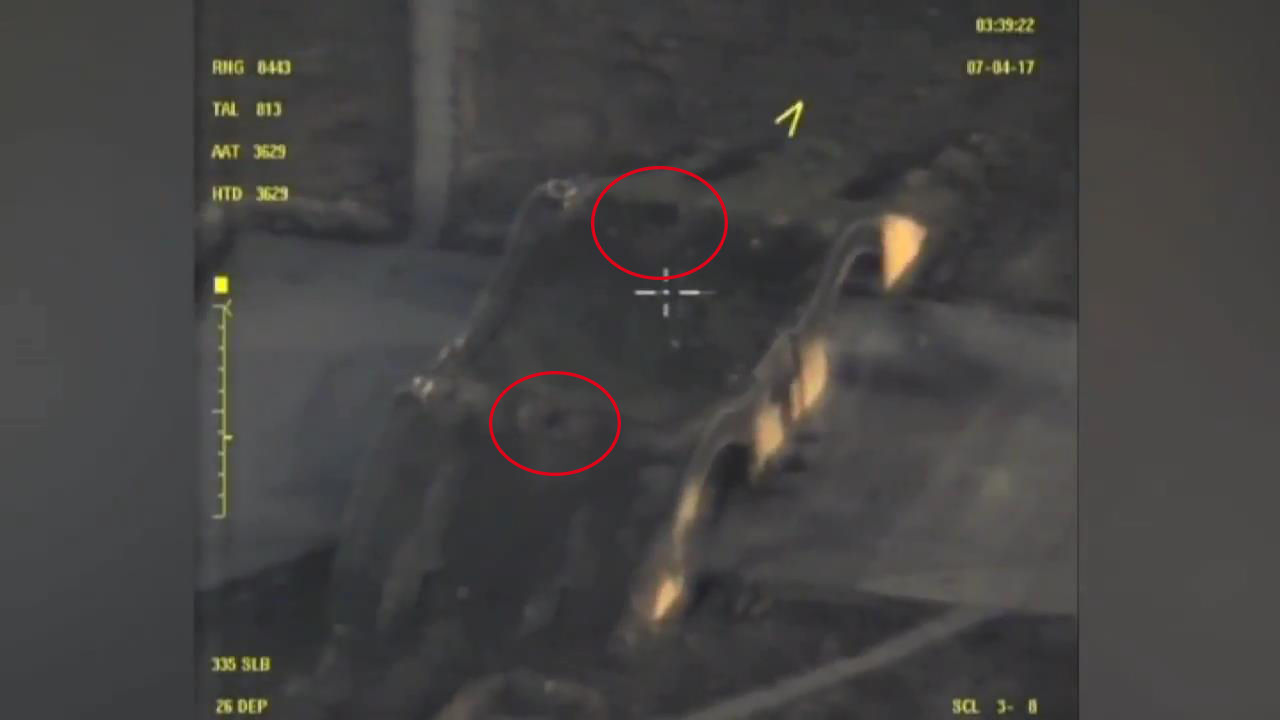

Сильное приближение, поэтому разрешение очень плохое, но на скринах можно различить нетронутое ЖБУ 7-8 (в недавнем времени у этого укрытия по какой-то причине было снесено правое, 8-ое арочное укрытие)



( снимок от 2017. 02.18)

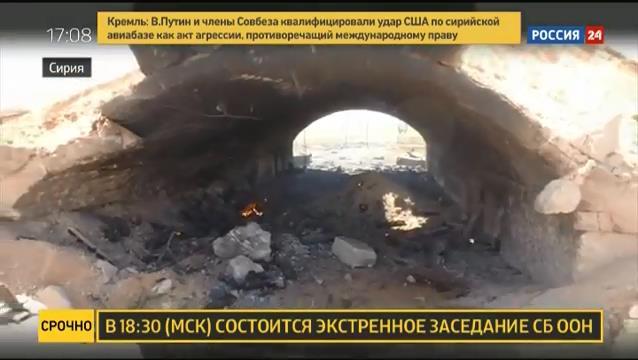

ЖБУ № 9-10 видно горение в правом, 10-ом арочном укрытии, но скорее всего поражено и левое, 9-ое.

ЖБУ № 11-12 поражены оба арочных укрытия, заметны некие останки в обоих капонирах, скорее всего ЛА,Миг 23.

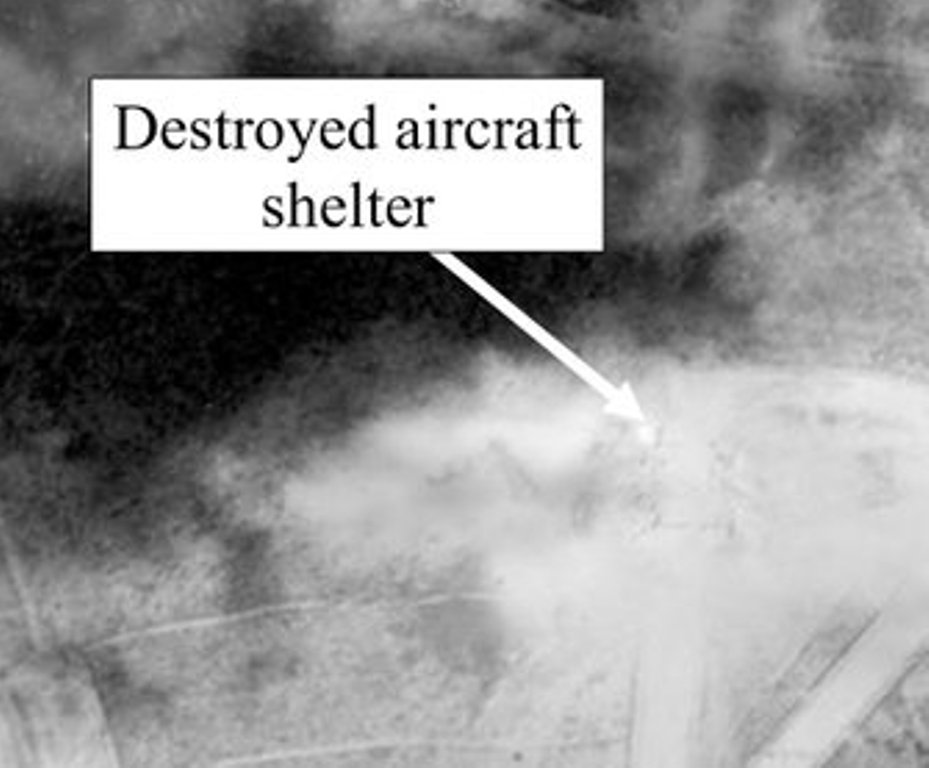

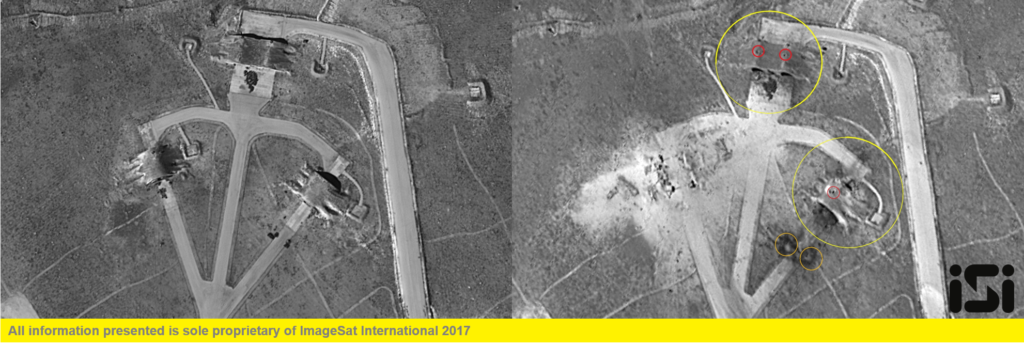

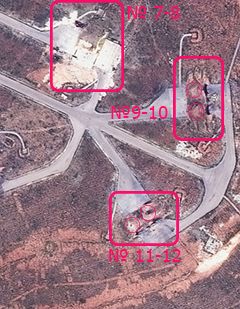

Эти оценки неплохо соотносятся с распространенными спутниковыми снимками после удара:

(Красными кругами помечены предположительные места прихода КР)



Уничтожено: 3-4 арочных укрытия, видны останки в 2 капонирах, возможно ЛА, 2 Миг 23, расход 3-4 КР Томагавк.

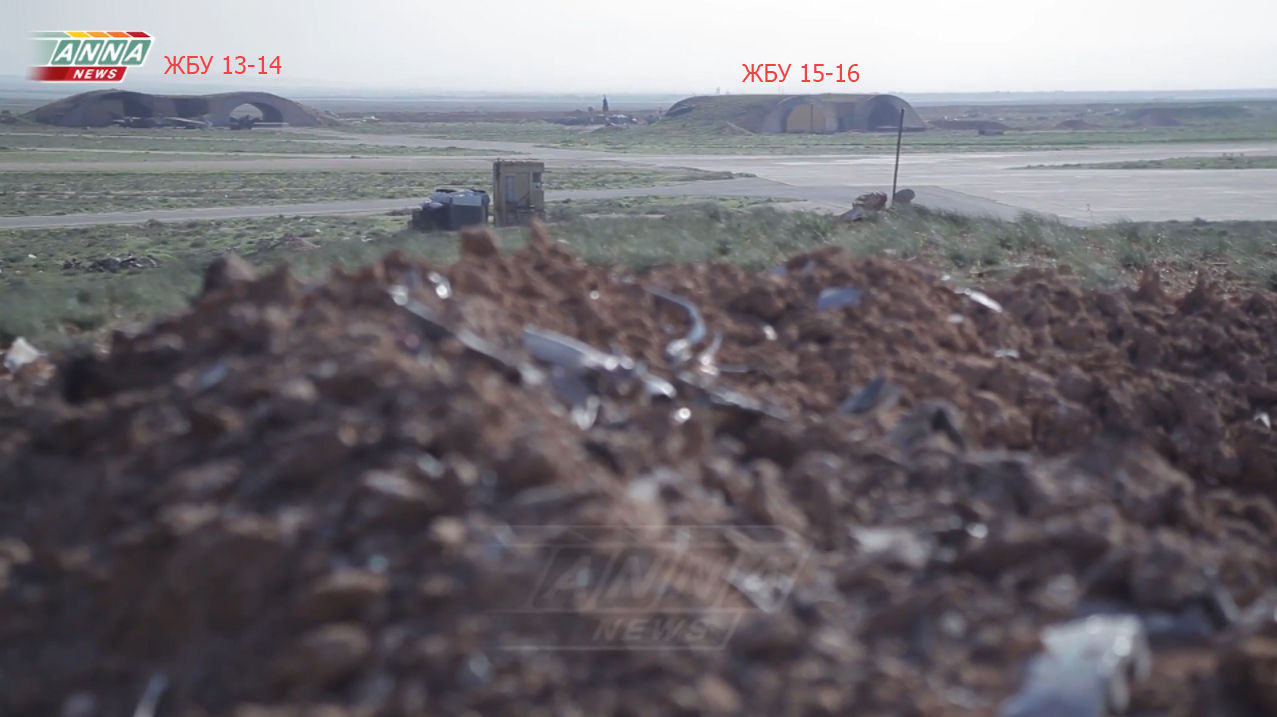

Панорама на ЖБУ № 13-14 (http://wikimapia.org/#lang=ru&lat=34.482222&lon=36.922624&z=18&m=b) - № 15-16 ( http://wikimapia.org/#lang=ru&lat=34.483557&lon=36.921803&z=18&m=b ):

 ЖБУ 13-14 -  есть горение 13-го, левого арочного укрытия, правое 14-ое вроде цело, но на спутниковом снимке видно его поражение, возможно не было пробития, оценить по имеющимся фото не представляется возможным.

 ЖБУ 15-16 - левое, 15-ое арочное укрытие цело, нет следов горения и повреждений, правое, 16-ое поражено.



(Красными кругами помечены предположительные места прихода КР)



Уничтожено: 2-3 арочных укрытия,  расход 3 КР Томагавк.

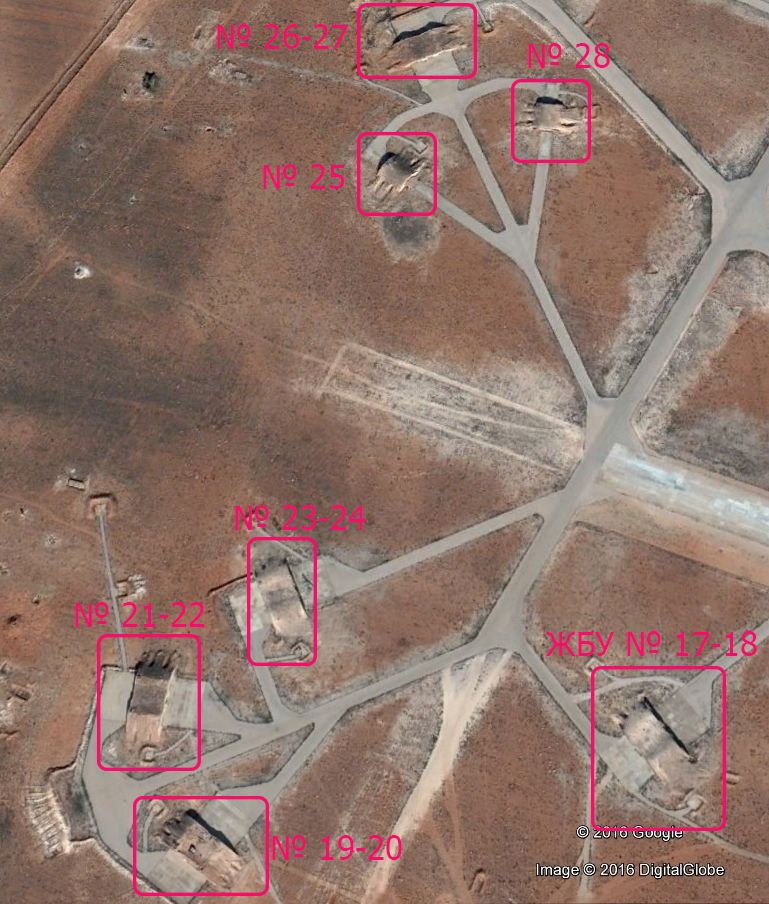

Общий вид на ЖБУ с № 17-18 по №28:

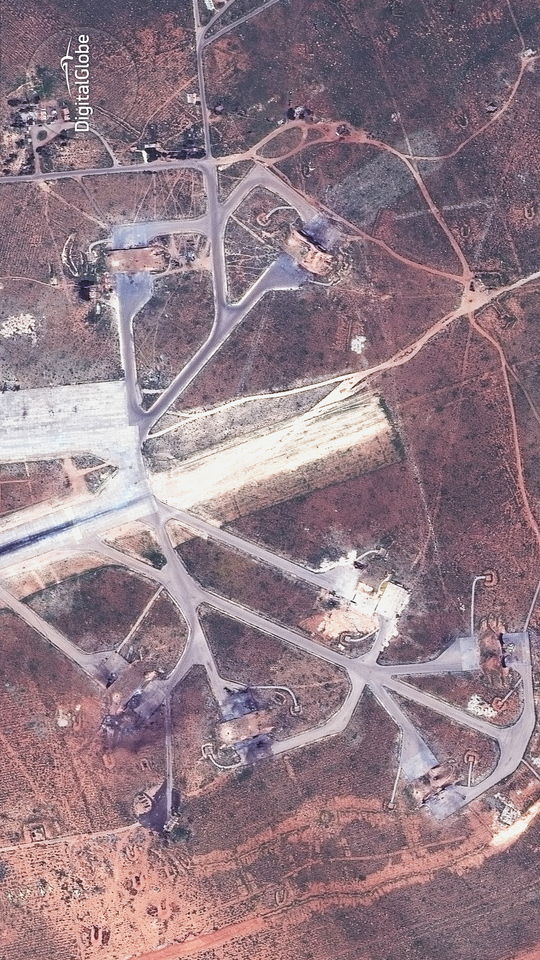

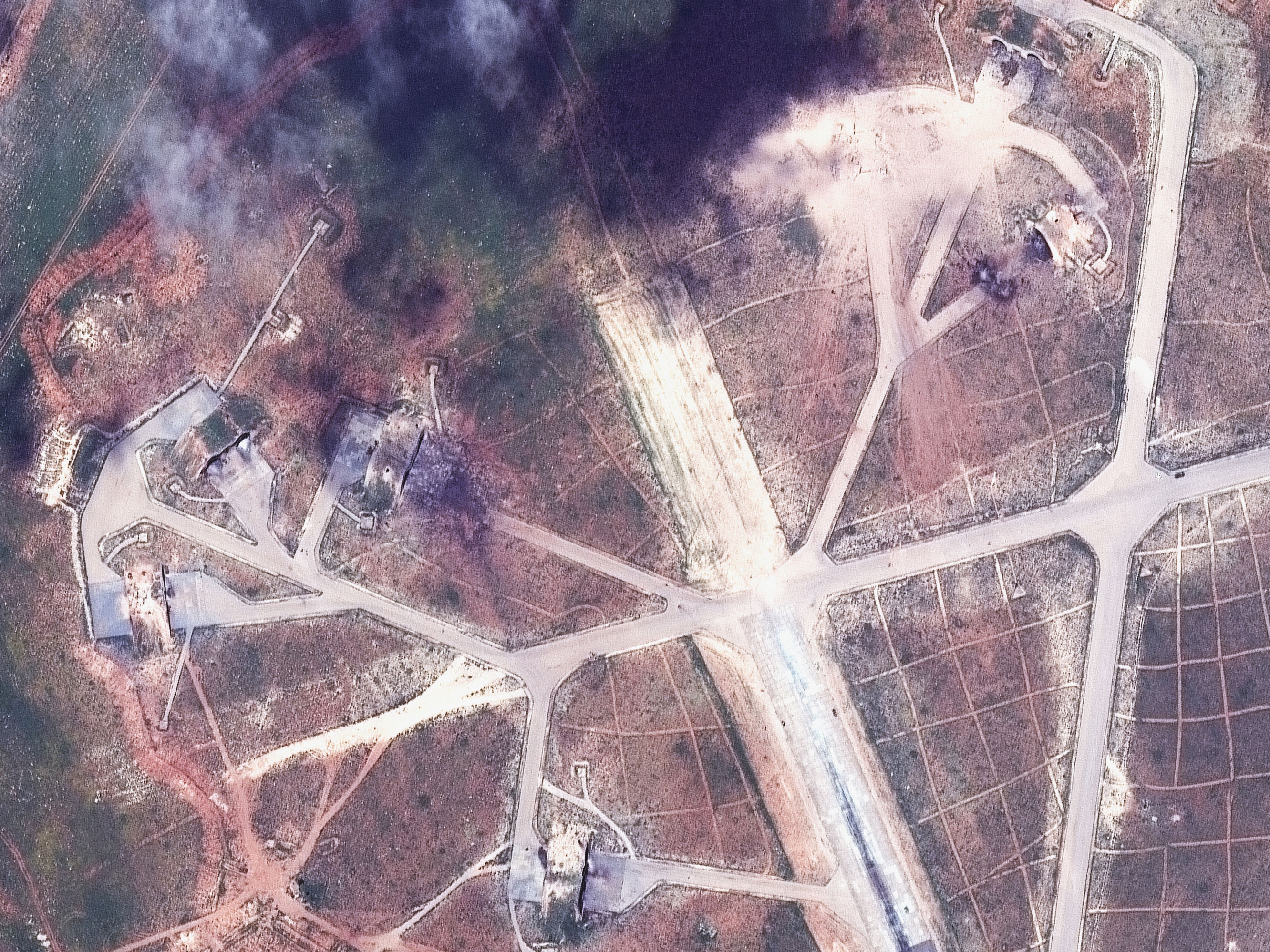

 Спутниковый снимок общего вида после удара, ЖБУ с № 17-18 по №28:





 ЖБУ № 17-18  http://wikimapia.org/#lang=ru&lat=34.492454&lon=36.893908&z=18&m=b:

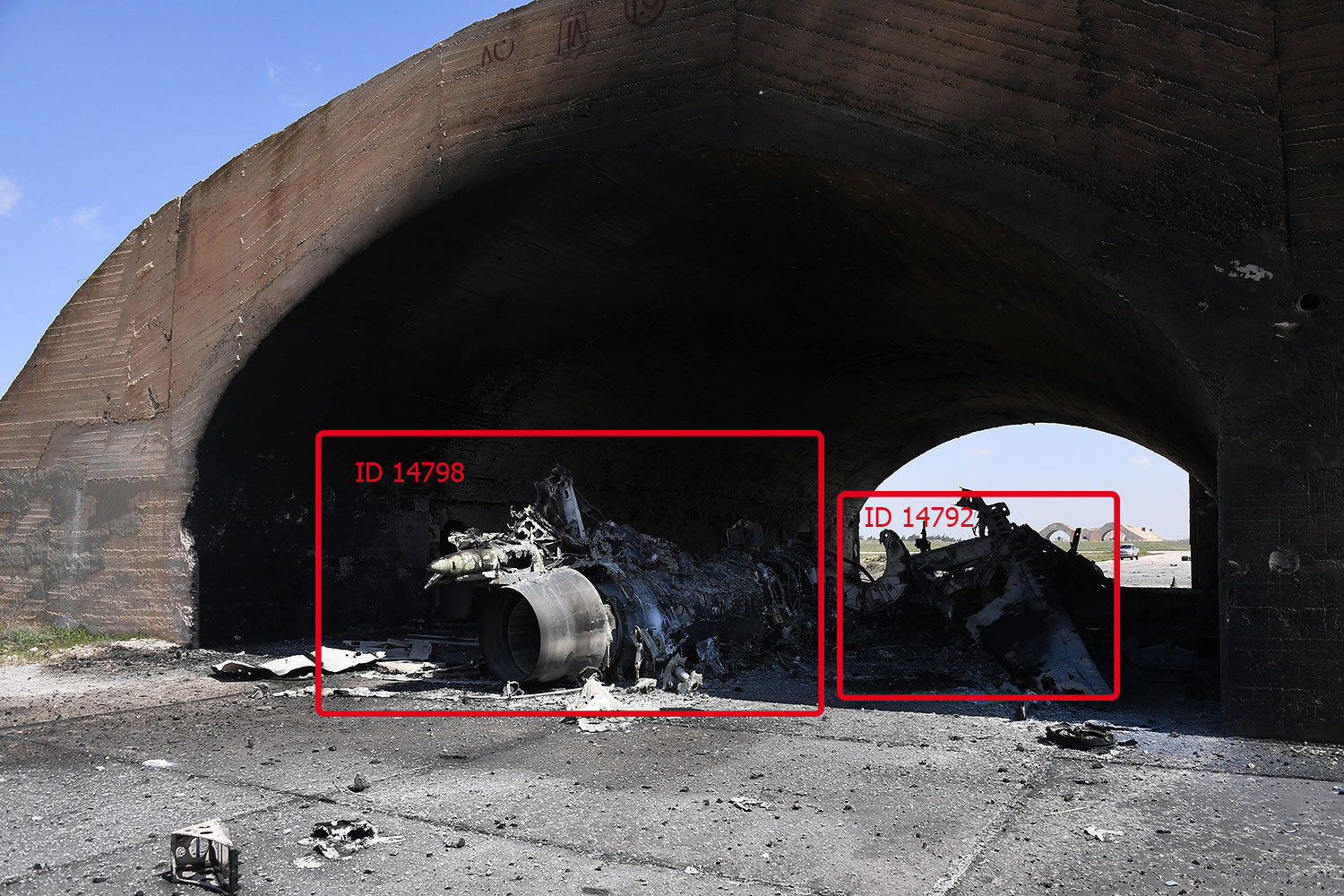

Уничтожено: 2 арочных укрытия, в укрытии № 18 уничтожено 2 Су 22 ID 14792 , 14798, расход 2 КР Томагавк.

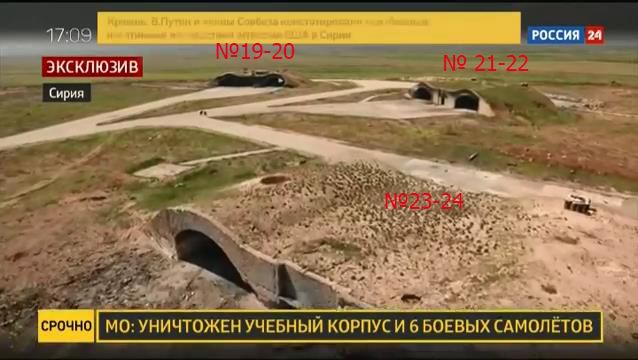

Панорама на ЖБУ №19-20 - №23-24

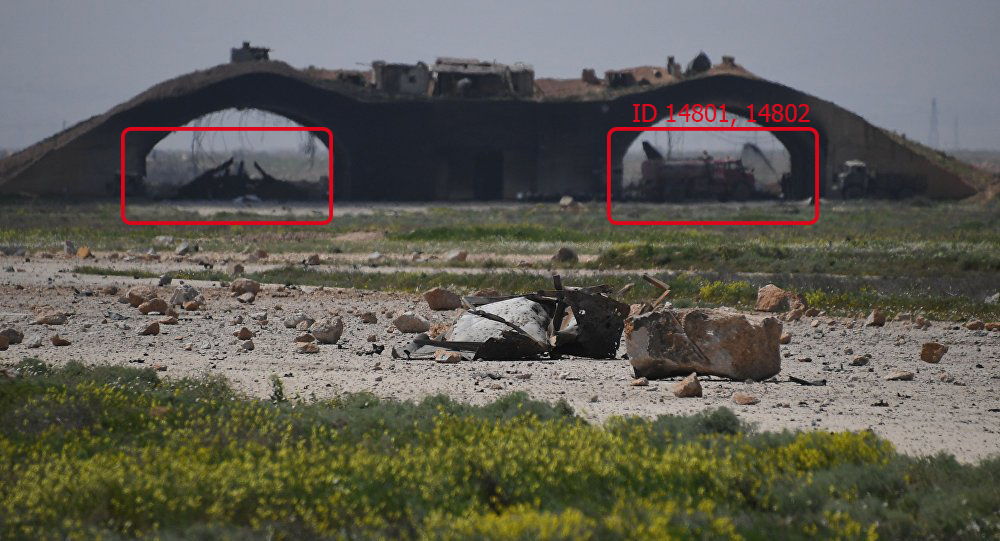

 ЖБУ № 19-20  ( http:// wikimapia.org/#lat=34.4915829&lon=36.8896913&z=19&l=1&m=b )







Уничтожено: 2 арочных укрытия, 3 Су-22 ID 14801, 14802 расход 2 КР Томагавк.





ЖБУ № 21-22 (http://wikimapia.org/#lat=34.4927833&lon=36.8891093&z=18&l=1&m=b)

(Помечены места прихода КР)



Уничтожено: 2 арочных укрытия, 2 Су-22 ID 14819, 14820, расход 2 КР Томагавк.

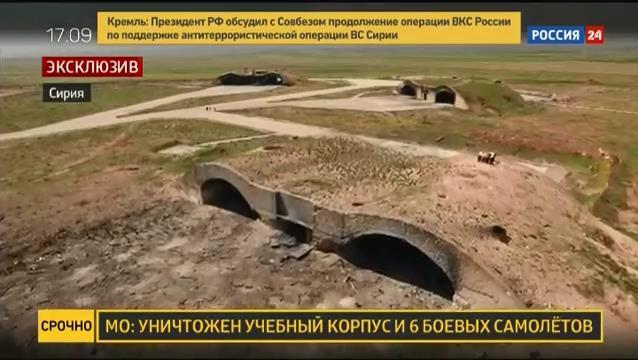

ЖБУ № 23-24 (http://wikimapia.org/#lang=ru&lat=34.493630&lon=36.890223&z=18&m=b)

(Помечены места прихода КР)

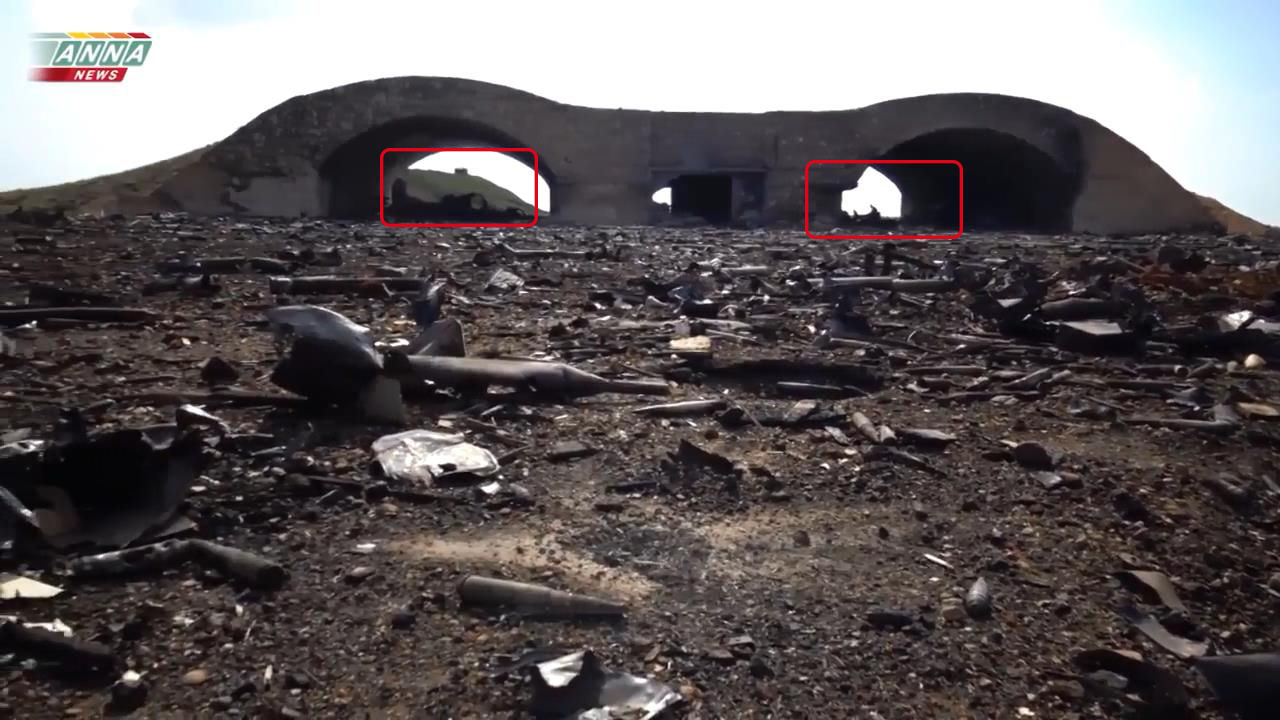

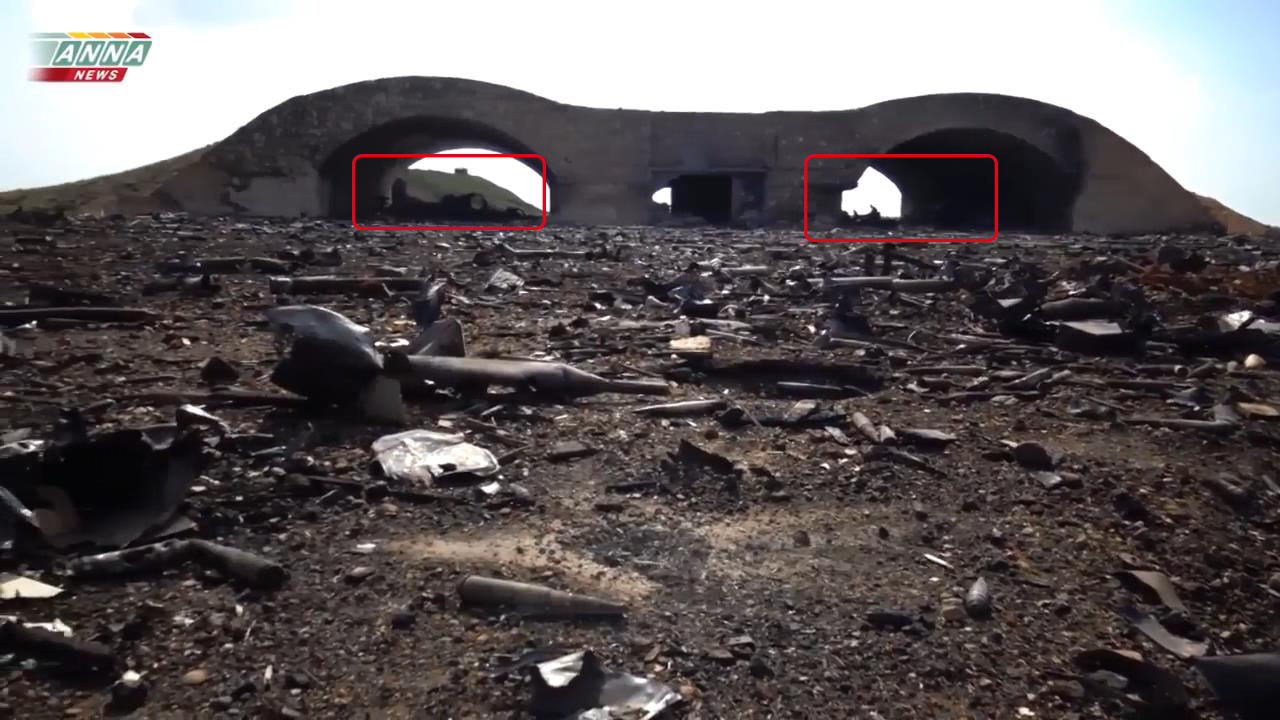

Уничтожено 2 арочных укрытия, видны останки двух ЛА, скорее всего 2 Су-22, расход 2 КР Томагавк  +1 КР, возможный воздушный подрыв перед ЖБУ.

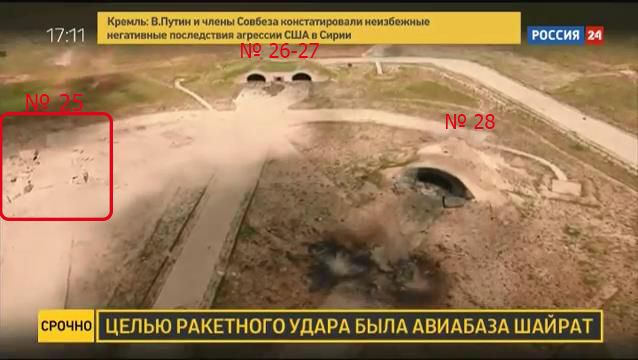

Панорама на ЖБУ №25 - № 28:

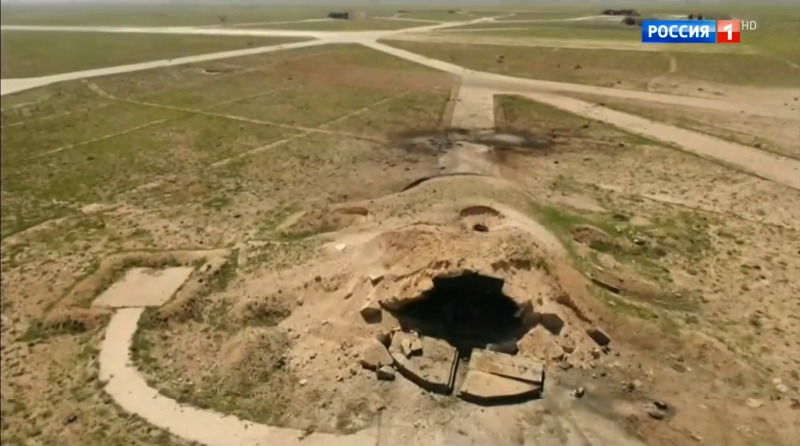

ЖБУ № 25  ( http://wikimapia.org/#lang=ru&lat=34.497680&lon=36.891103&z=17&m=b):

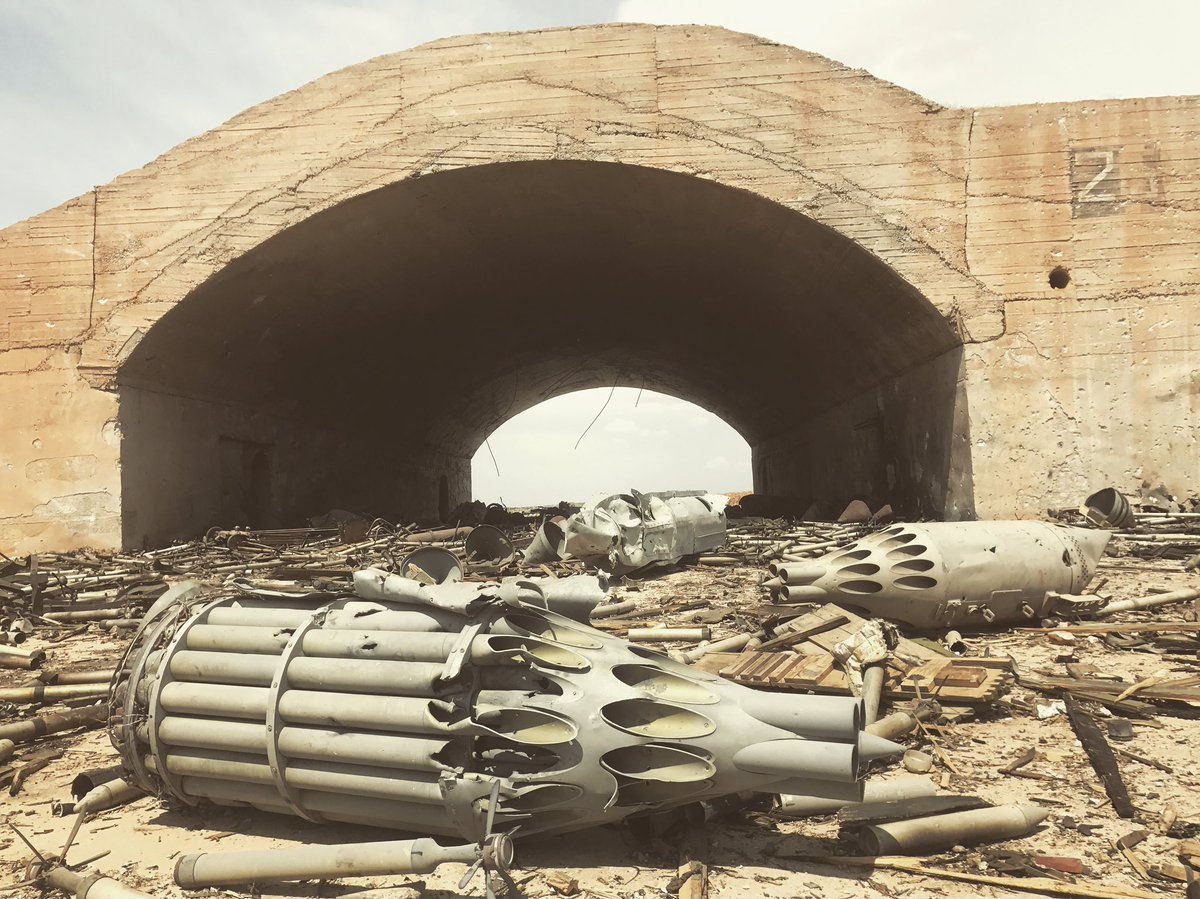

ЖБУ уничтожено под основание, по всей видимости укрытие было до верхов заполнено БП, расход минимум 1 КР Томагавк.

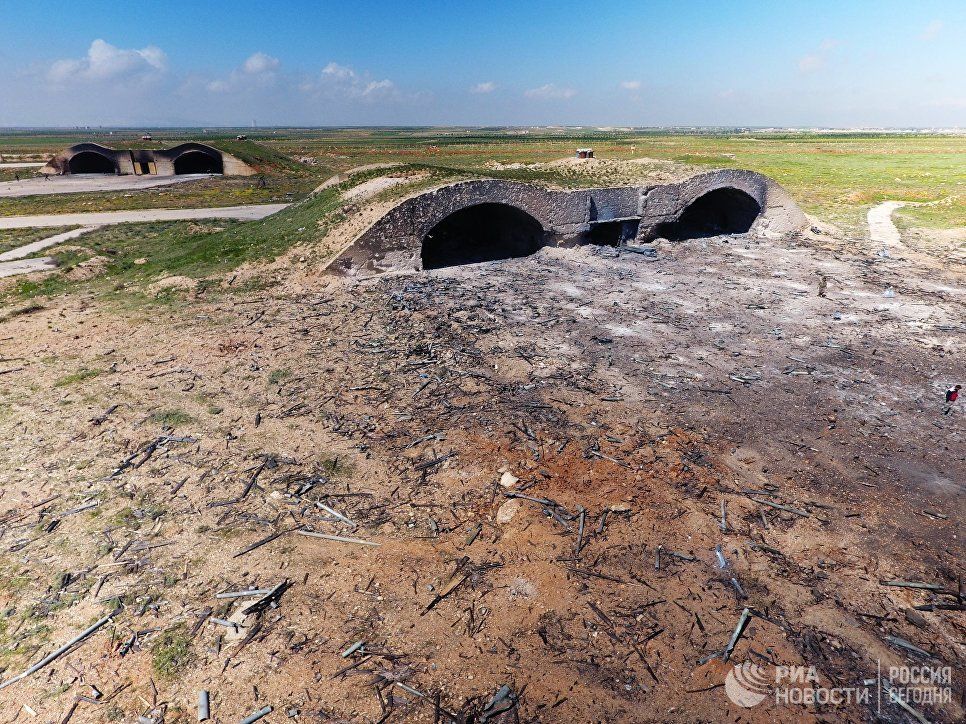

ЖБУ № 26-27 (http://wikimapia.org/#lang=ru&lat=34.498997&lon=36.891392&z=17&m=b):

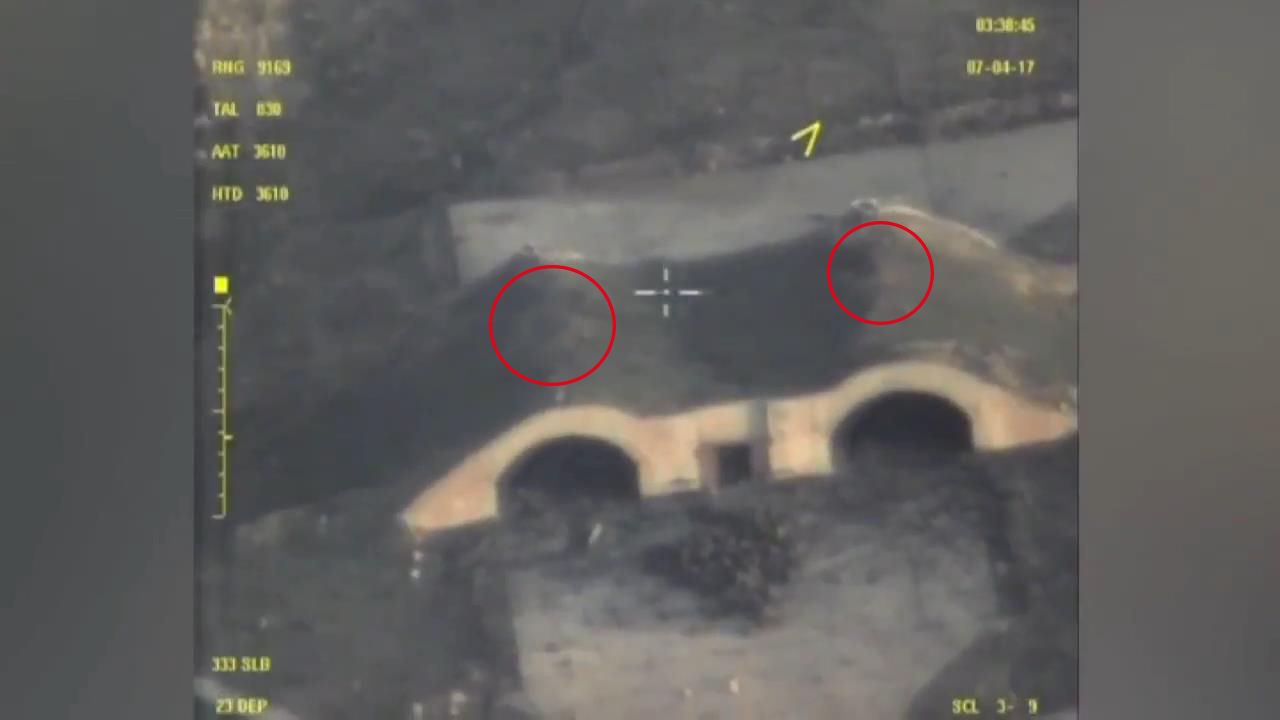

(Помечены предположительные места прихода КР)

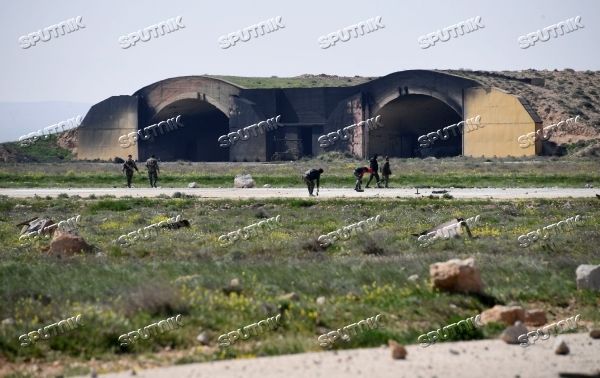

Несмотря на наличие воронок на крыше ЖБУ, видимых следов повреждений и горения в обоих арочных укрытиях нет, кроме нескольких прудков железной арматуры, свисающих с крыши, скорее всего пробития не было, расход 2 КР Томагавк.

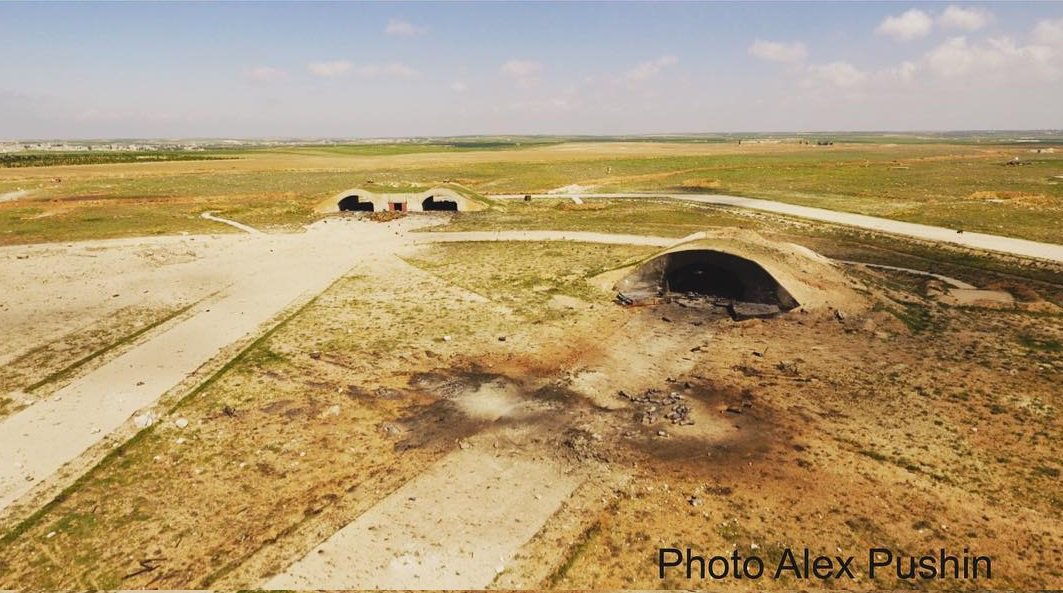

ЖБУ № 28 (http://wikimapia.org/#lang=ru&lat=34.498997&lon=36.891392&z=17&m=b)

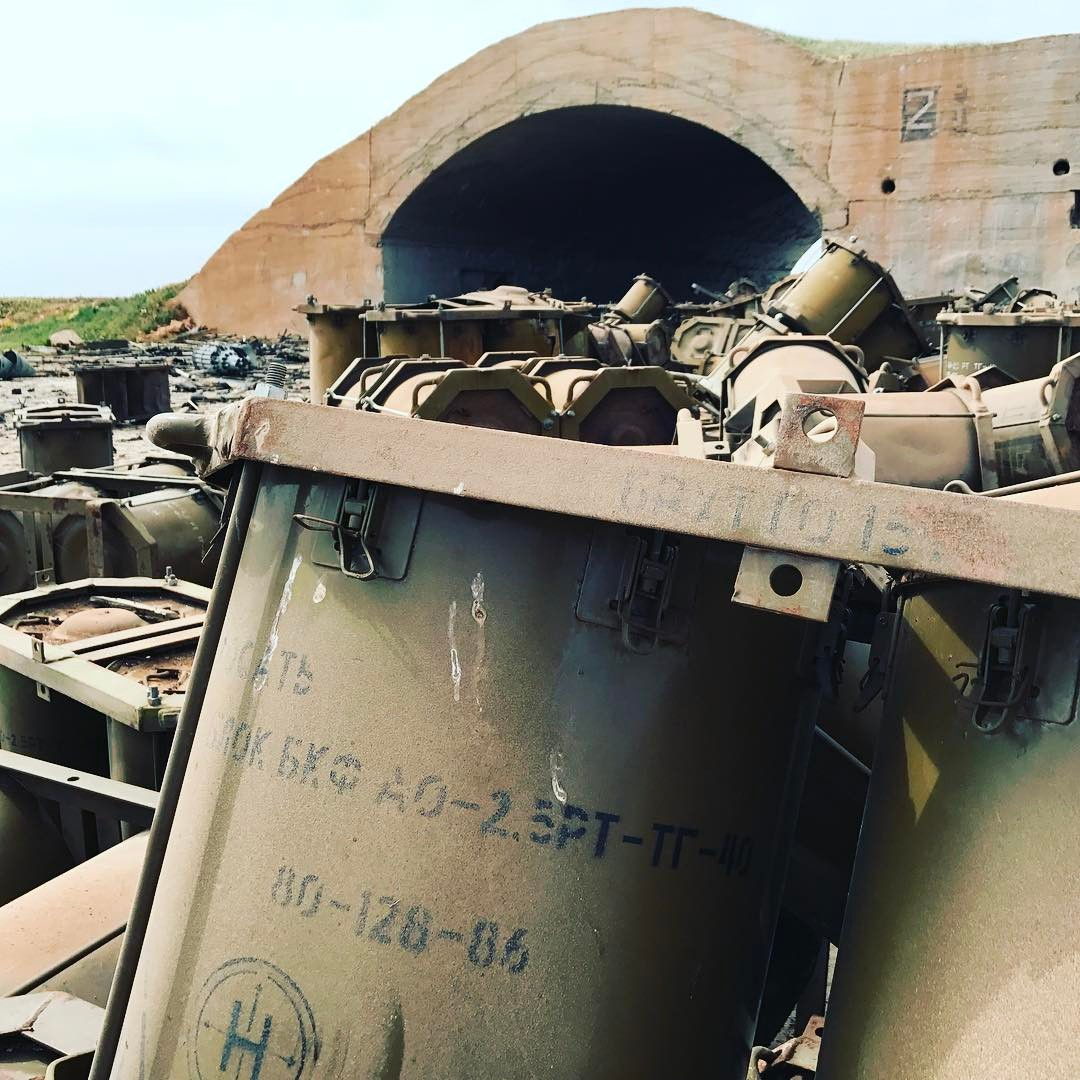

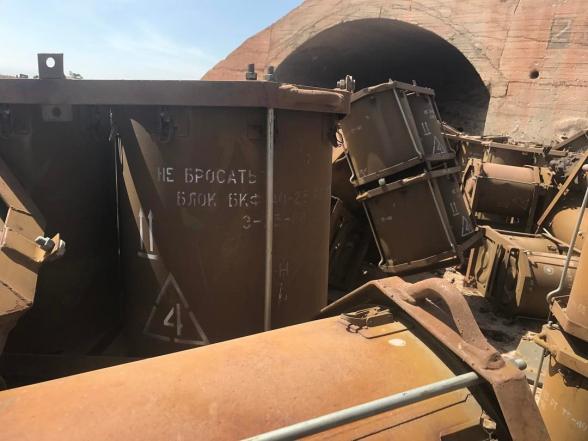

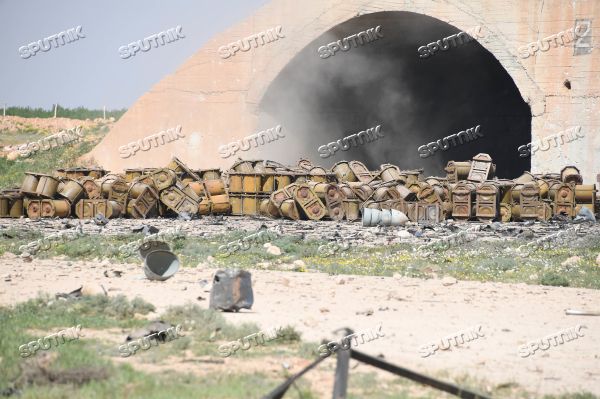

ЖБУ уничтожено, перед капониром на рулевой полосе есть следы взрывов, скорее всего вторичная детонация складированных там БП, на спутниковых снимках "До" ящики присутствуют, еще одна версия - воздушный подрыв. Расход 1-3 КР Томагавк.

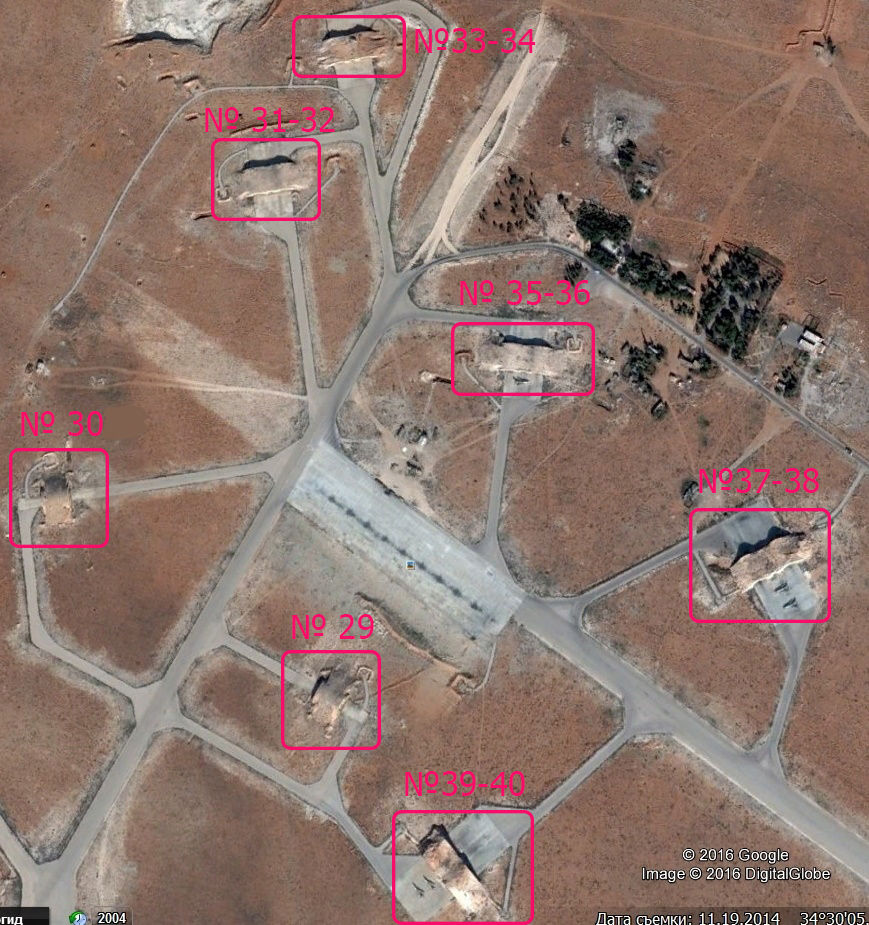

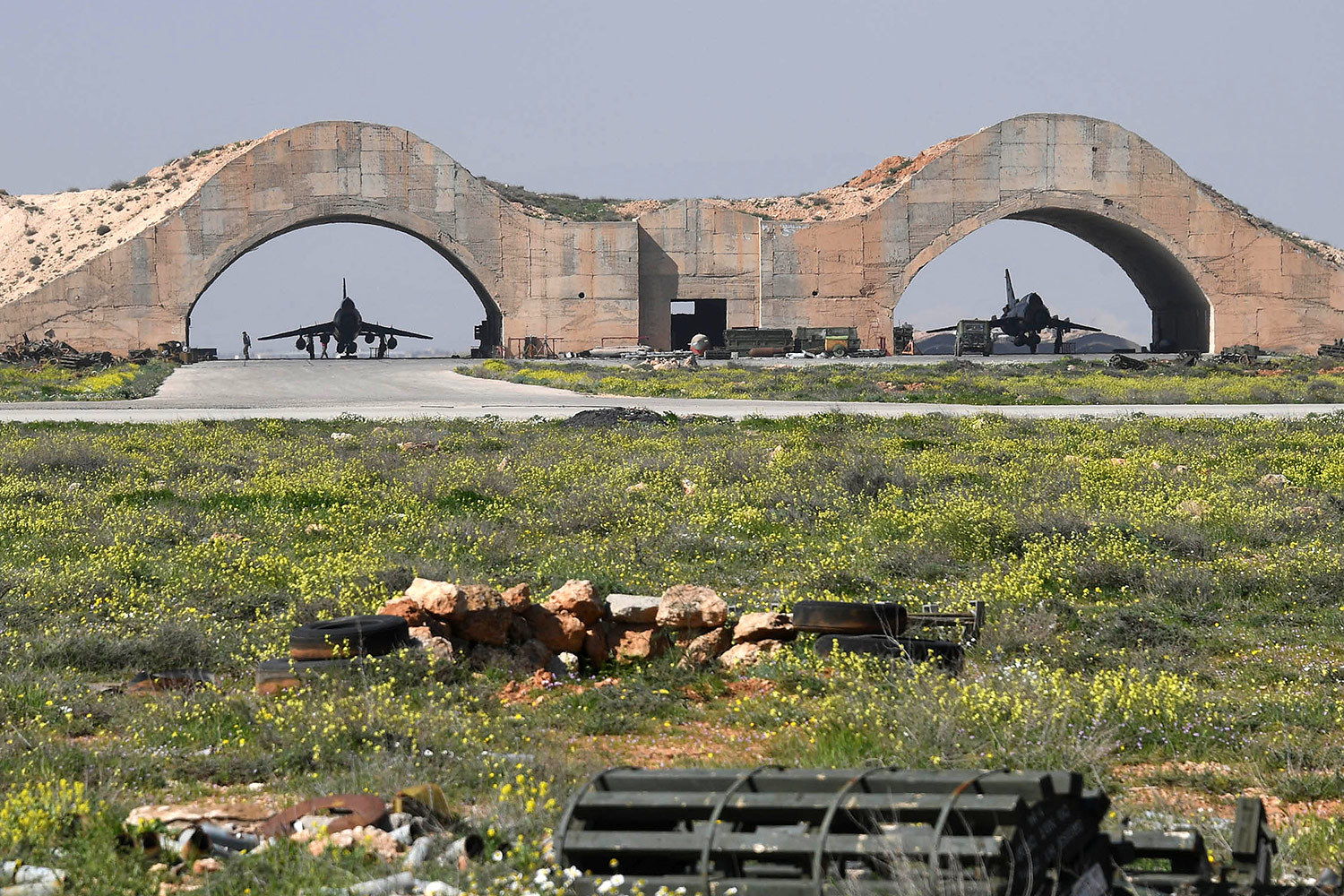

Общий вид на неповрежденные ЖБУ № 29 - № 39-40:

(Нумерация данных ЖБУ может быть некорректна).

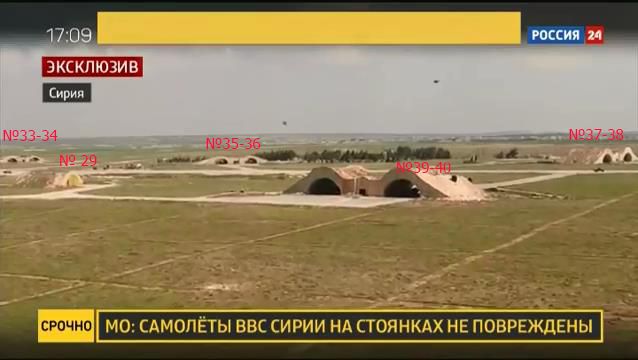

Панорама на неповрежденные ЖБУ №29, №33-34 - №29-40:



ЖБУ № 29 (http://wikimapia.org/#lang=ru&lat=34.499077&lon=36.898205&z=18&m=b):

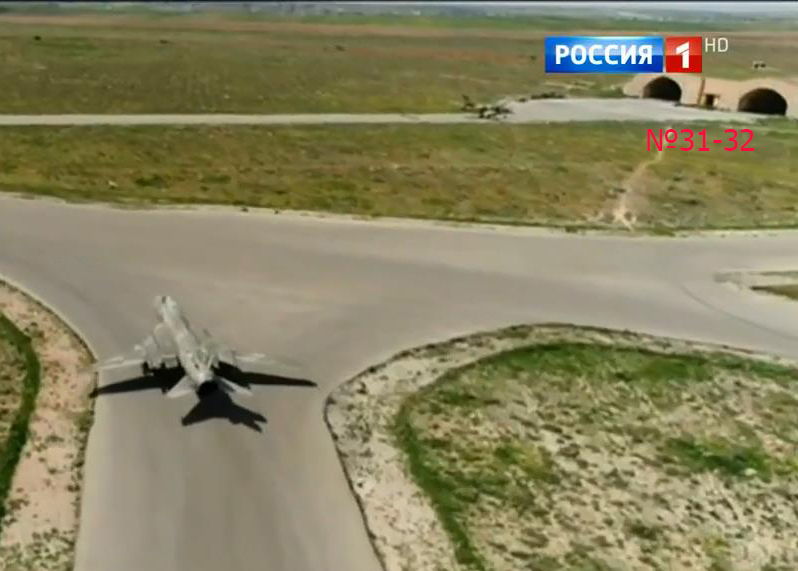

ЖБУ № 31-32 (http://wikimapia.org/#lang=ru&lat=34.504399&lon=36.897197&z=18&m=b):



ЖБУ № 35-36 (http://wikimapia.org/#lang=ru&lat=34.502454&lon=36.900501&z=18&m=b):

(на заднем плане ЖБУ № 39-40)





ЖБУ № 29-40 (http://wikimapia.org/#lang=ru&lat=34.497410&lon=36.899723&z=18&m=b):

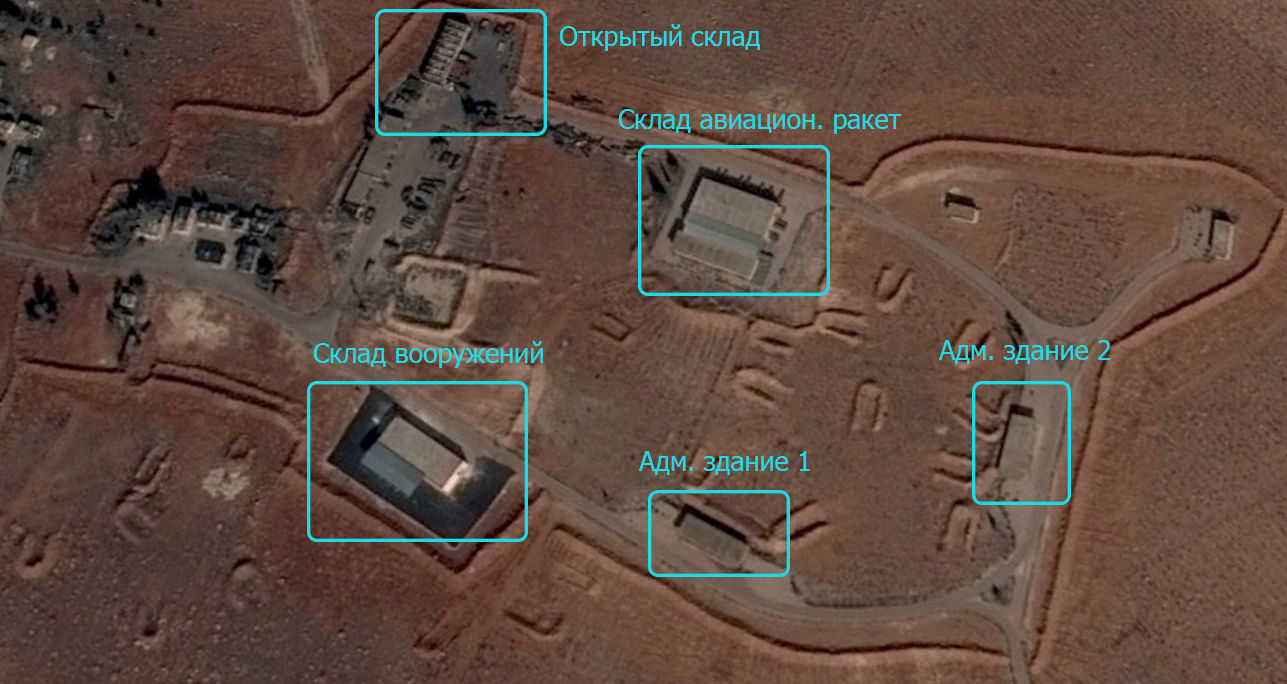

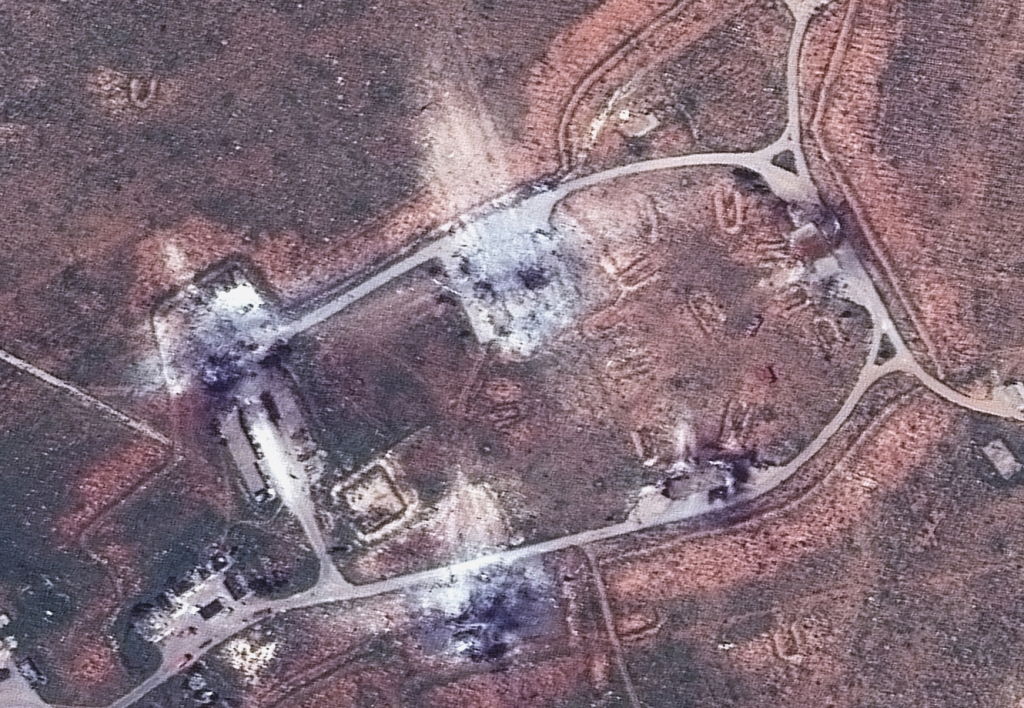

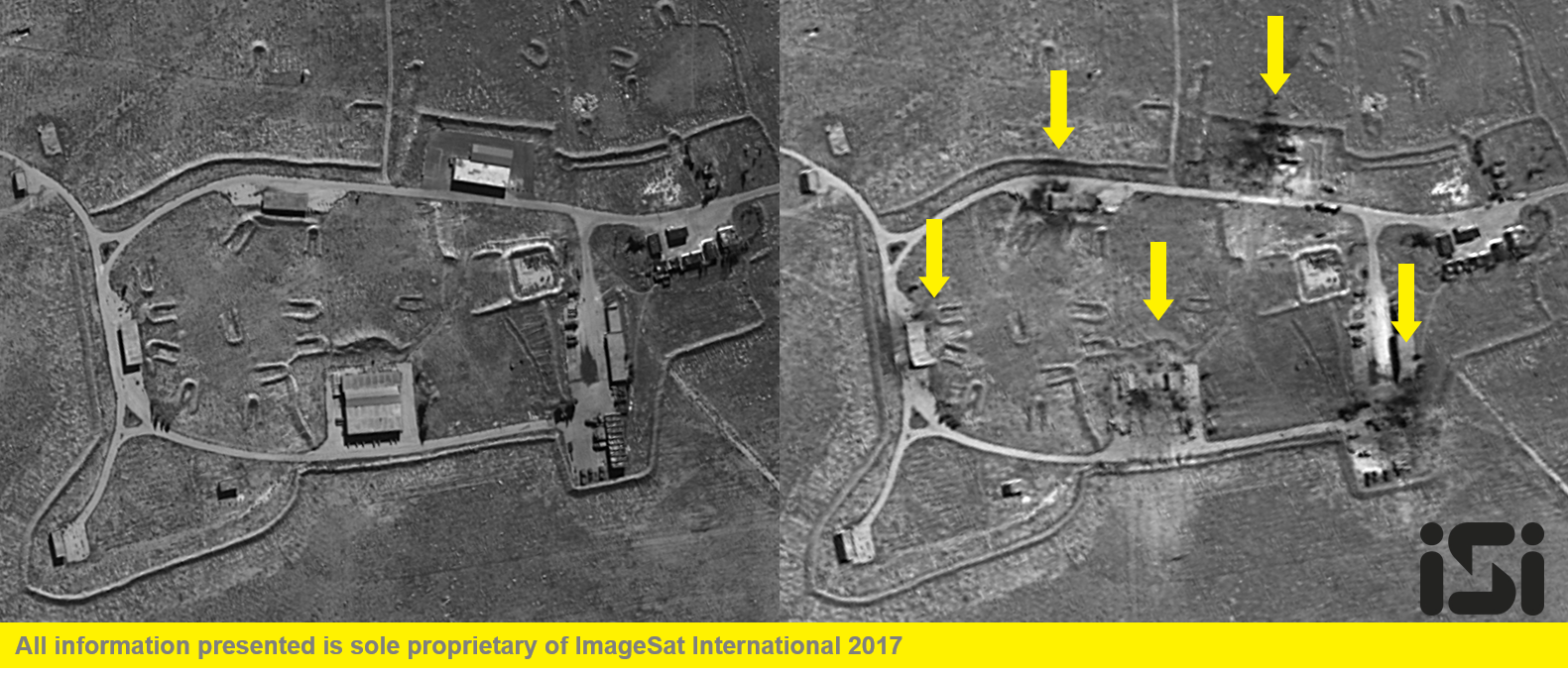

 Общий вид на уничтоженные склады и административные здания, расход  5-6 КР Томагавк   (http://wikimapia.org/#lang=ru&lat=34.488147&lon=36.933460&z=17&m=b):





Репортаж Анны из района складов с 3:20 https://www.youtube.com/watch?v=W2s_aD3D3QE



Уничтоженные топливохранилища, №1 (http://wikimapia.org/#lang=ru&lat=34.501941&lon=36.908076&z=18&m=b):



Расход минимум 1  КР Томагавк.



топливохранилище № 2 (http://wikimapia.org/#lang=ru&lat=34.497220&lon=36.922817&z=18&m=b):



Расход минимум 1  КР Томагавк.

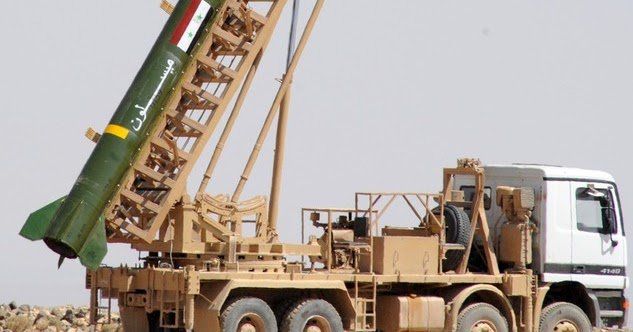

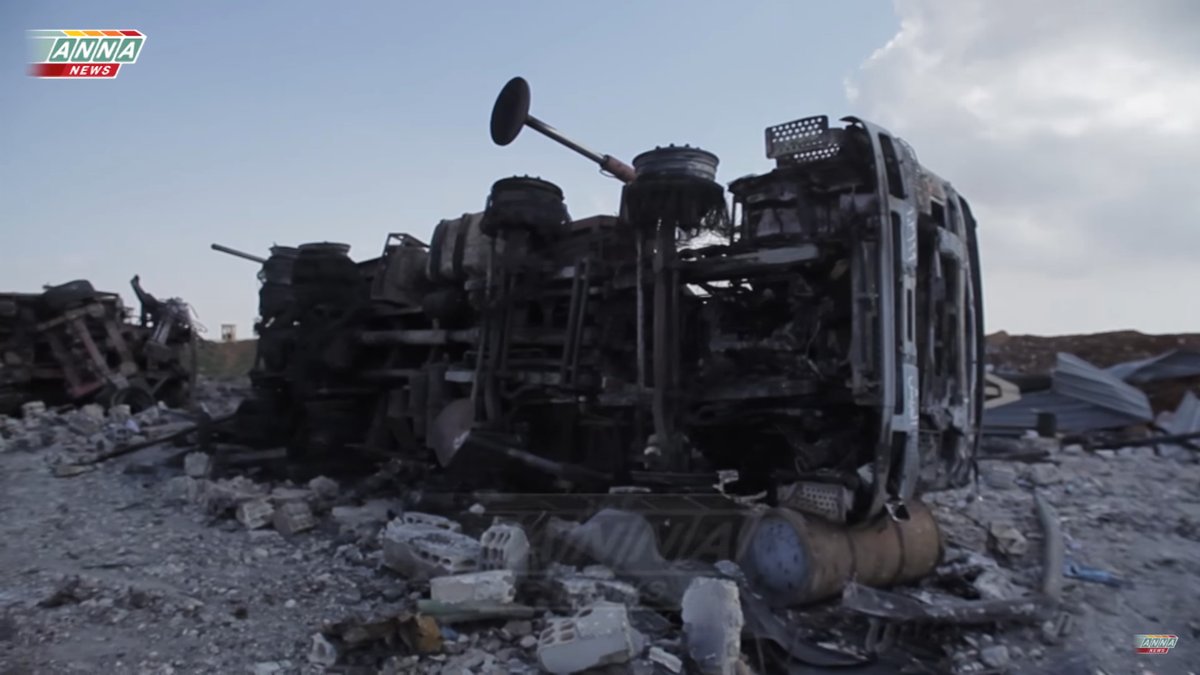

Уничтоженная самоходная пусковая установка тактической ракеты М600 Fateh:

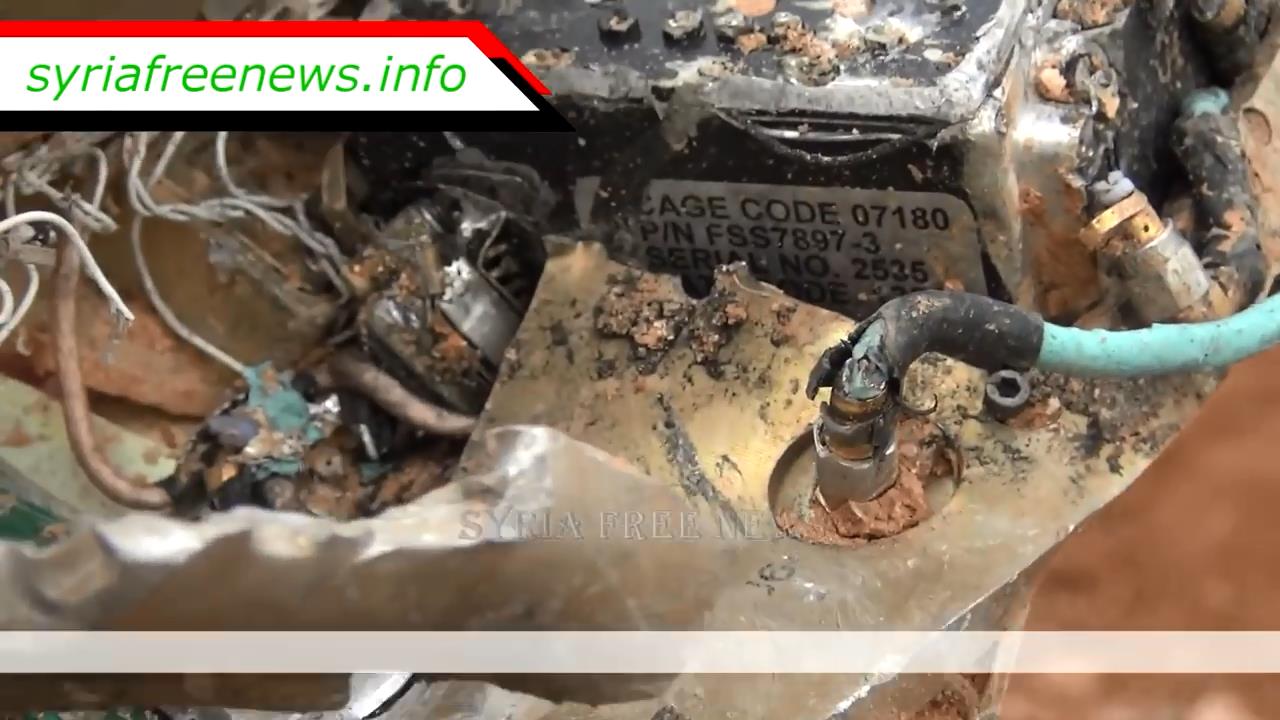

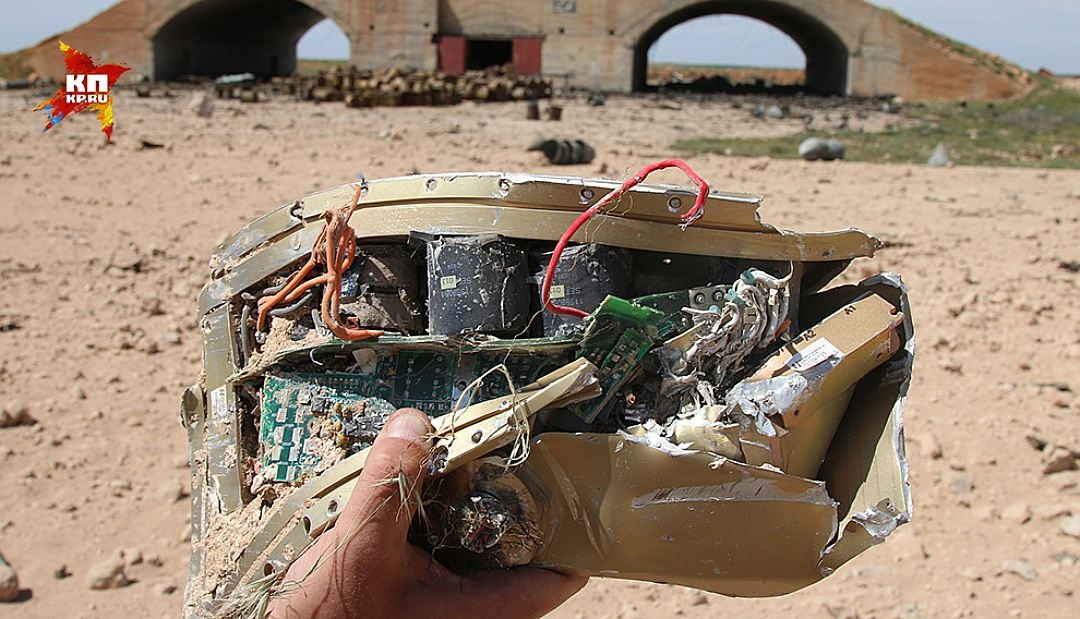

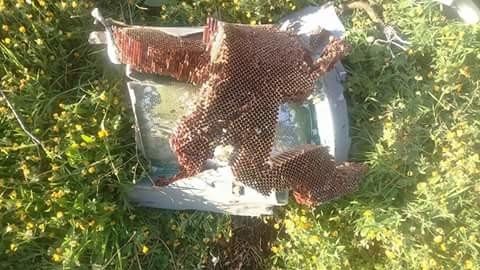

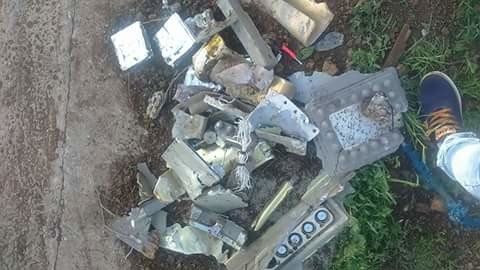

Не отработавшие КР Томагавк:

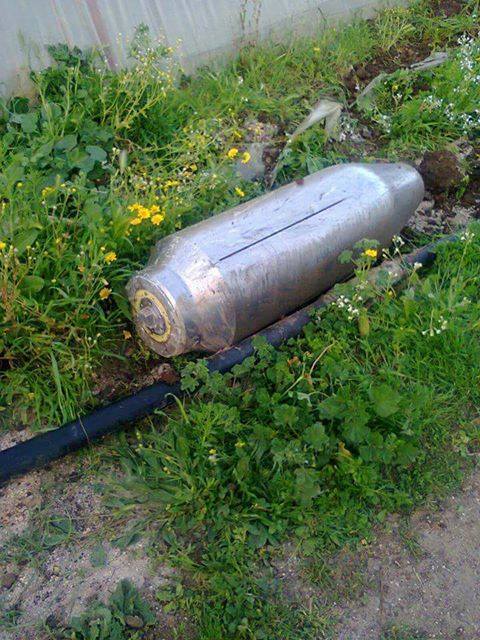

№1 в окресностях Тартуса:

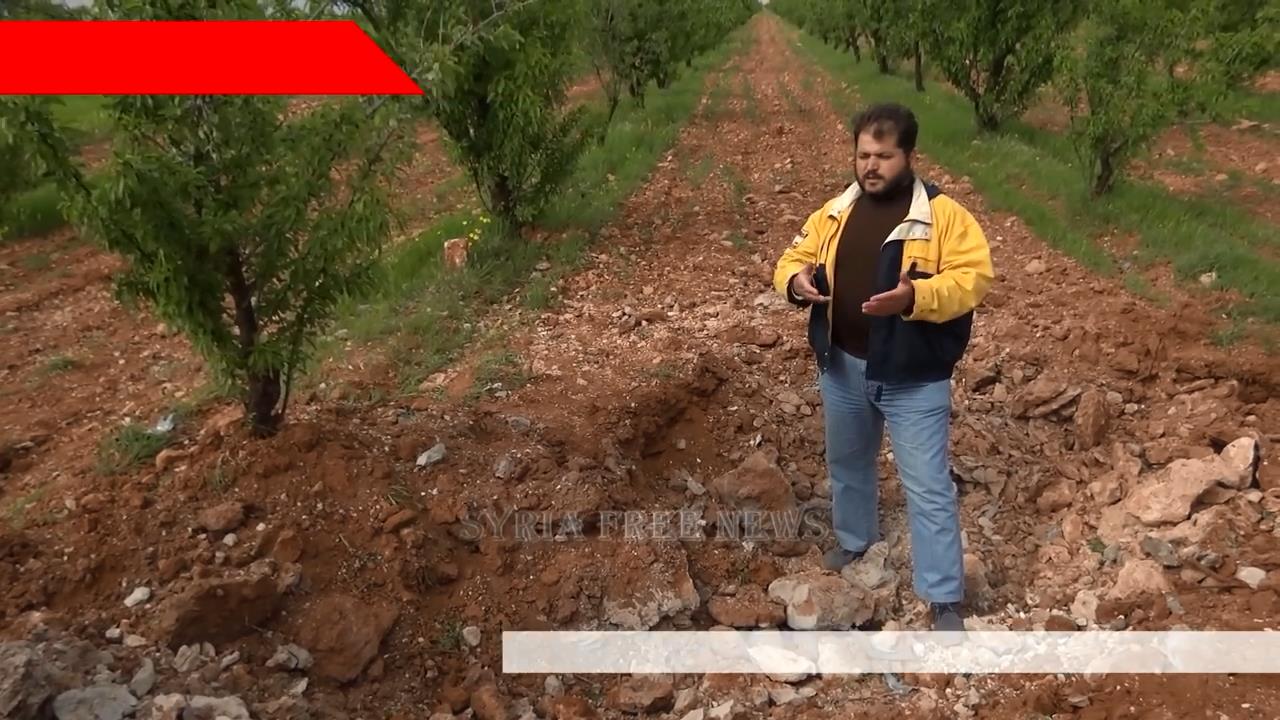

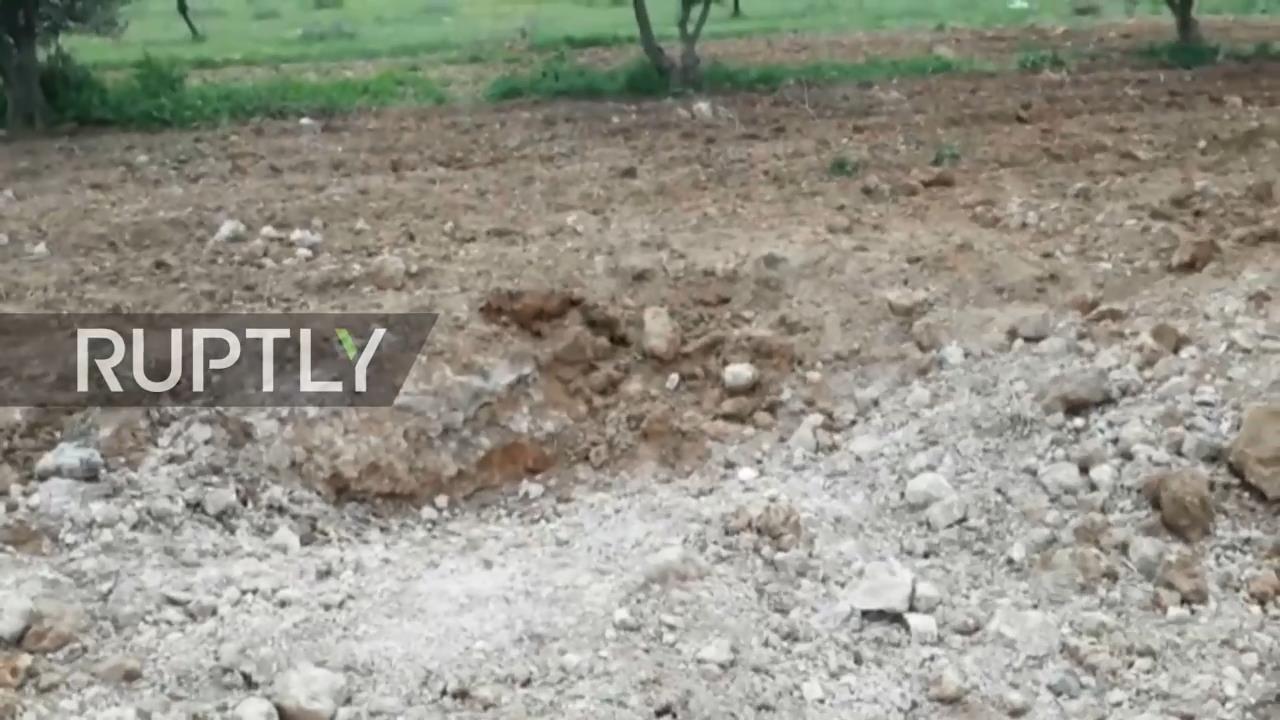

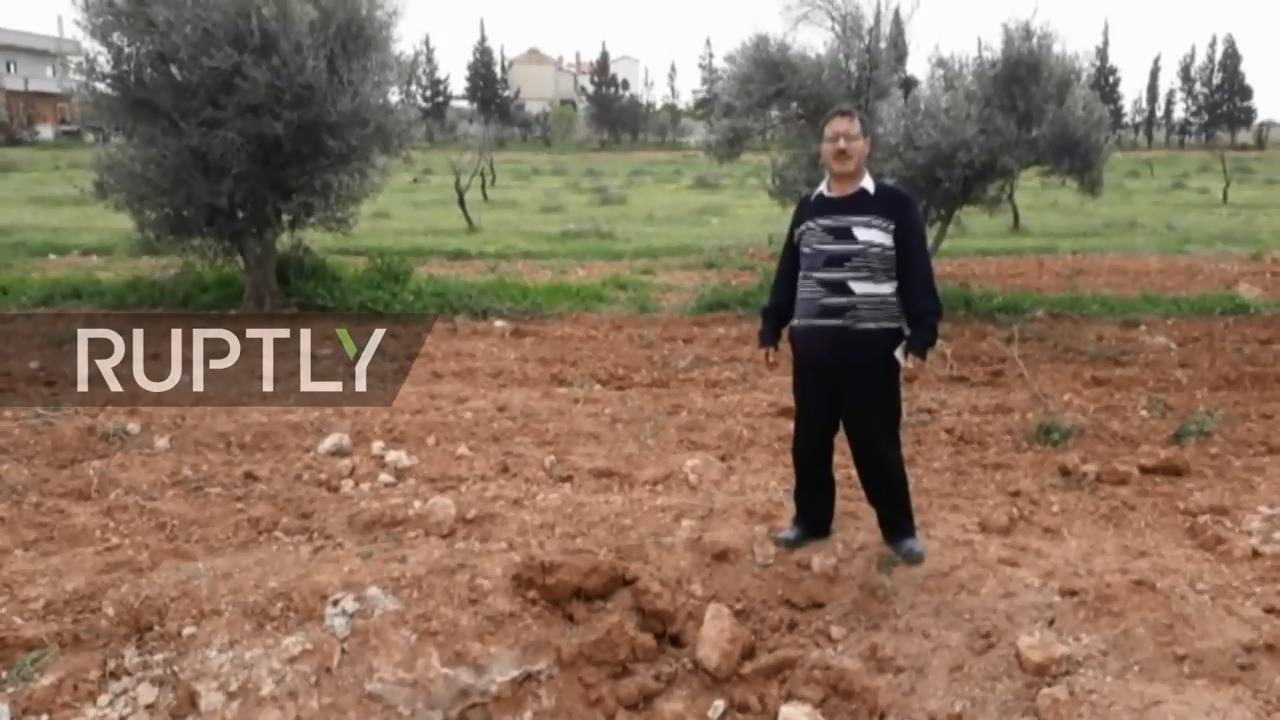

№2 Фермы рядом АБ:

https://www.youtube.com/watch?v=SmFKNFMKOis



№ 3 Деревня Эш-Шайрат:

 https://www.youtube.com/watch?v=aOMJEYifdks



№ 4 По сообщениям СМИ одна КР Томагавк не сработала при старте:

http://www.rbc.ru/rbcfreenews/58e7a5179a7947075a794739?

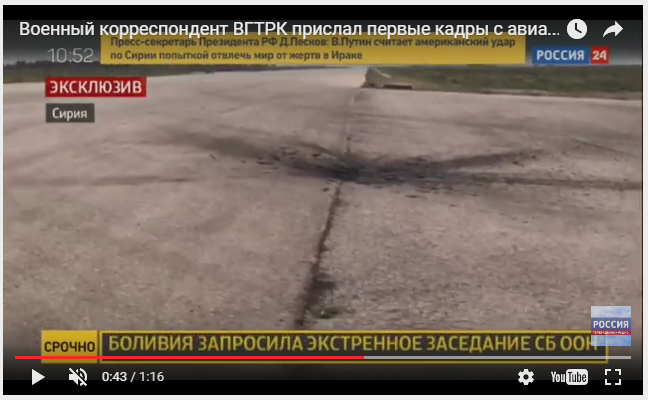

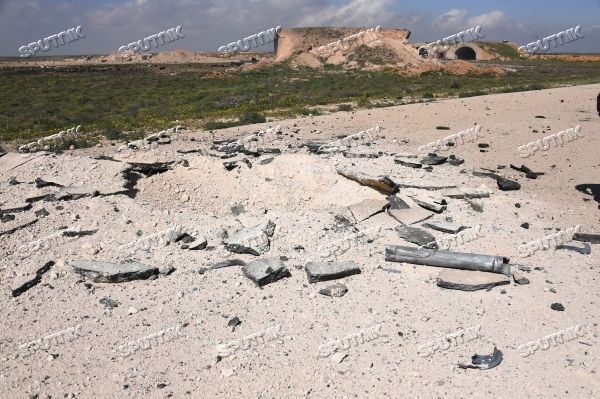

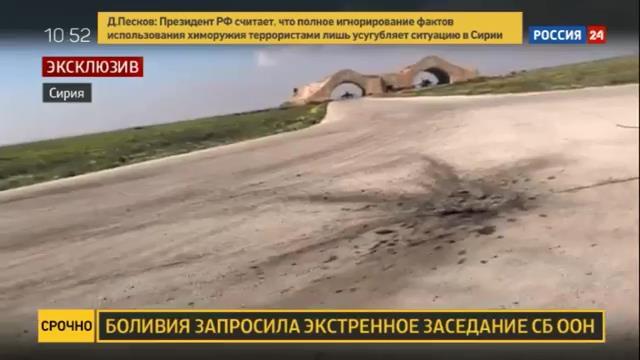

Повреждения ВПП, которые затруднительно идентифицировать чем они нанесены:

№ 1 http://wikimapia.org/#lang=ru&lat=34.493758&lon=36.895874&z=19&m=b :



№ 2 http://wikimapia.org/#lang=ru&lat=34.497706&lon=36.894268&z=18&m=b :



Итого, из того что известно, и что можно привязать, уничтожено 12-15 ЛА: 3-6 Миг 23, 9 Су 22, минимальный расход 30-35 КР Томагавк.

Подтверждено уцелевших 4 ЛА : 1 Миг 23, 3 Су 22.



 P.S.  Статья написана с использование информации сайта http://lostarmour.info и форума Waroffline ( http://waroffline.org/index.php?showtopic=830&st=0 (особая благодарность участнику pfc_joker).
