Как стать тоумэном 2-7

Среди буквенно-цифровых вариантов попался один достаточно интересный.

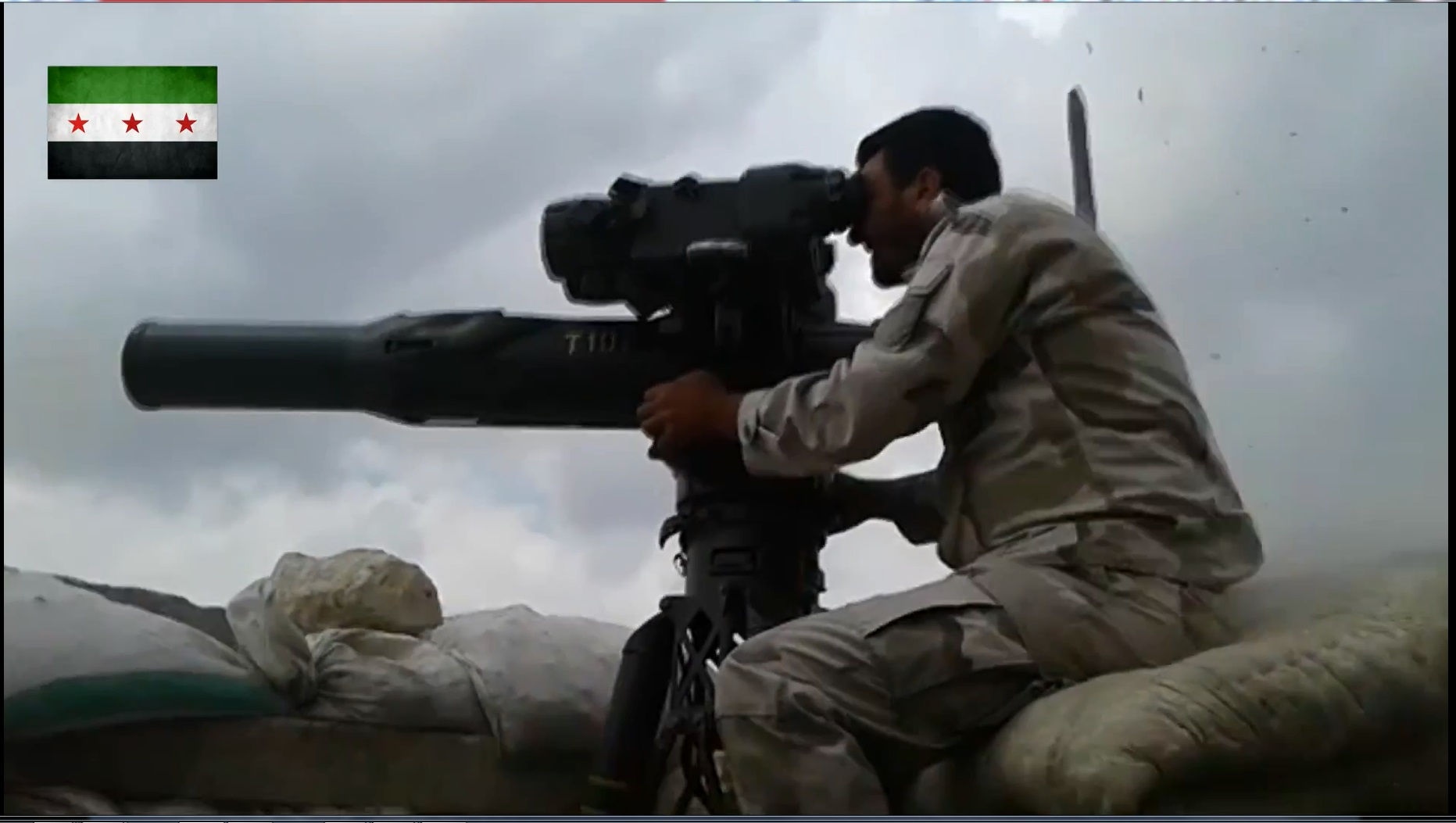

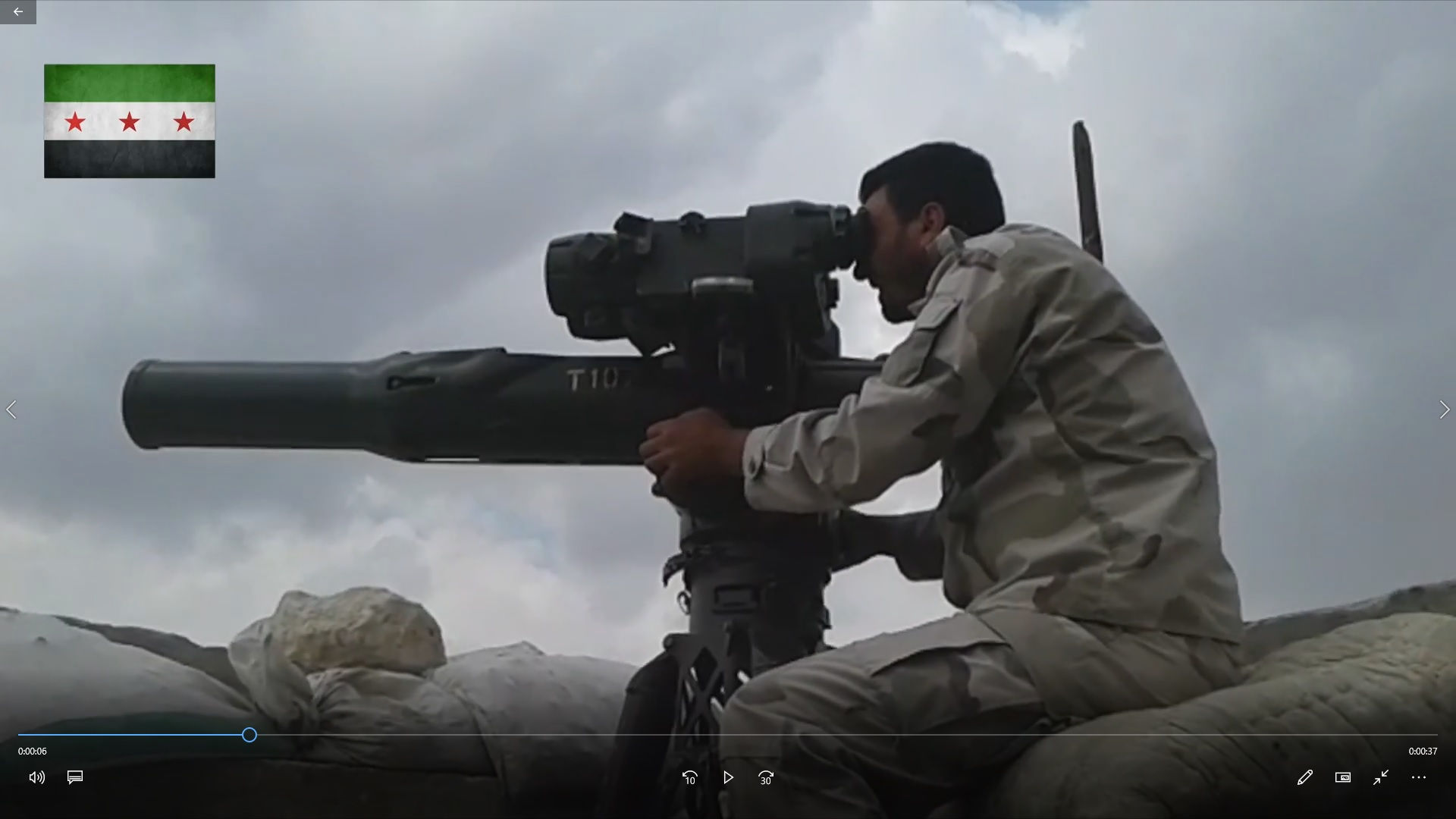

09.06.2016, провинция Алеппо, номер Т102 белый на пусковой трубе.

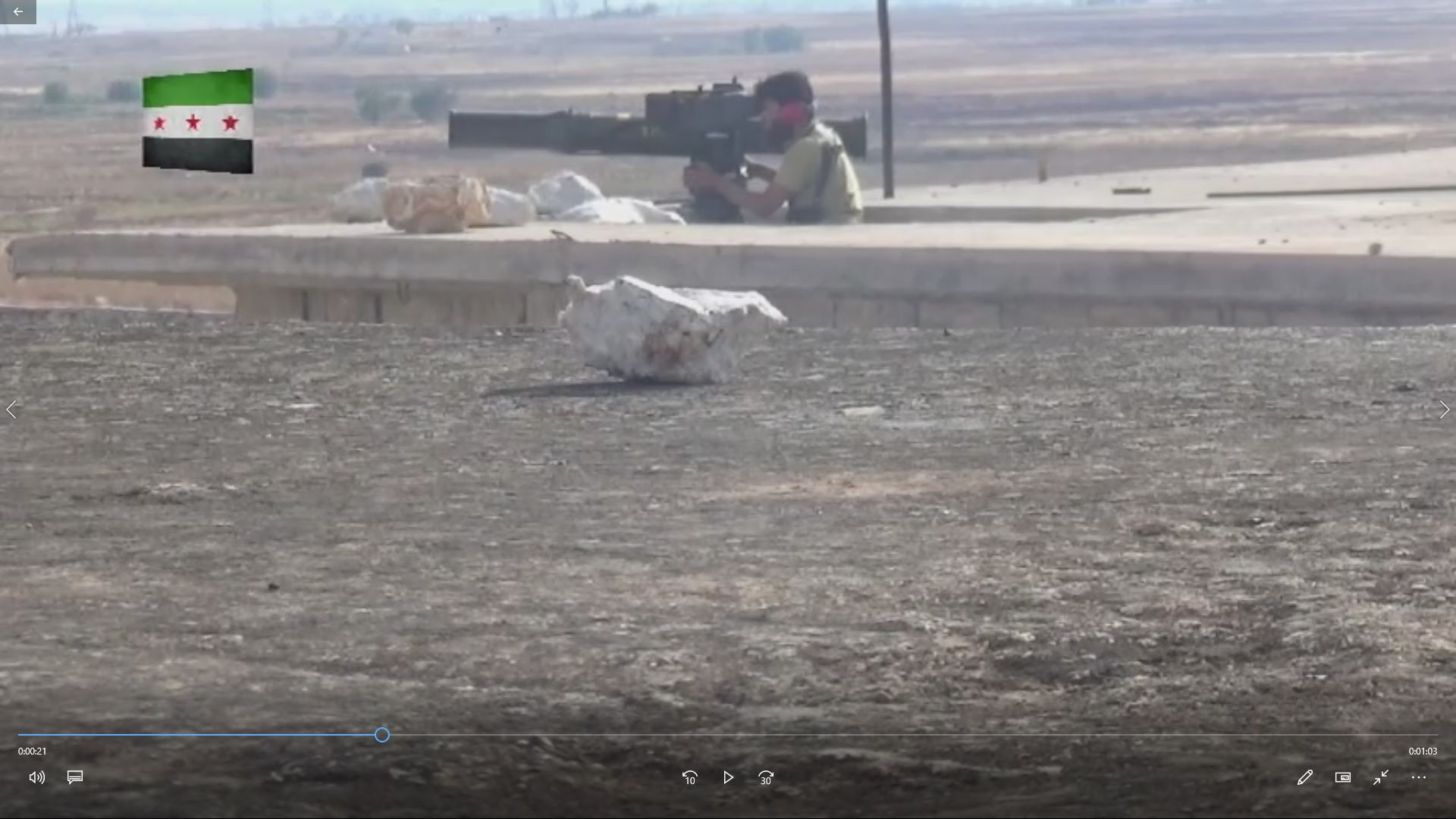

После всех предыдущих номеров, нанесенных от руки, неожиданно встречается маркировка, сделанная с помощью трафарета. Структура номера также новая: вместо привычных буквы и одной цифры, тут используется буква и три цифры.





В этот же день эта же установка была задействована с другим оператором. К сожалению, качество видео такое, что с трудом можно разобрать сам номер, не говоря уже о каких-либо дополнительных деталях. С большой долей вероятности можно говорить о том, что второй пуск был произведен с той же самой позиции, изменилась только точка съемки, и второй пуск был записан на другую группировку.

Тактические номера такого стиля наверняка уже попадалась на глаза тем, кто следит за конфликтами на Ближнем Востоке. Вот, например.

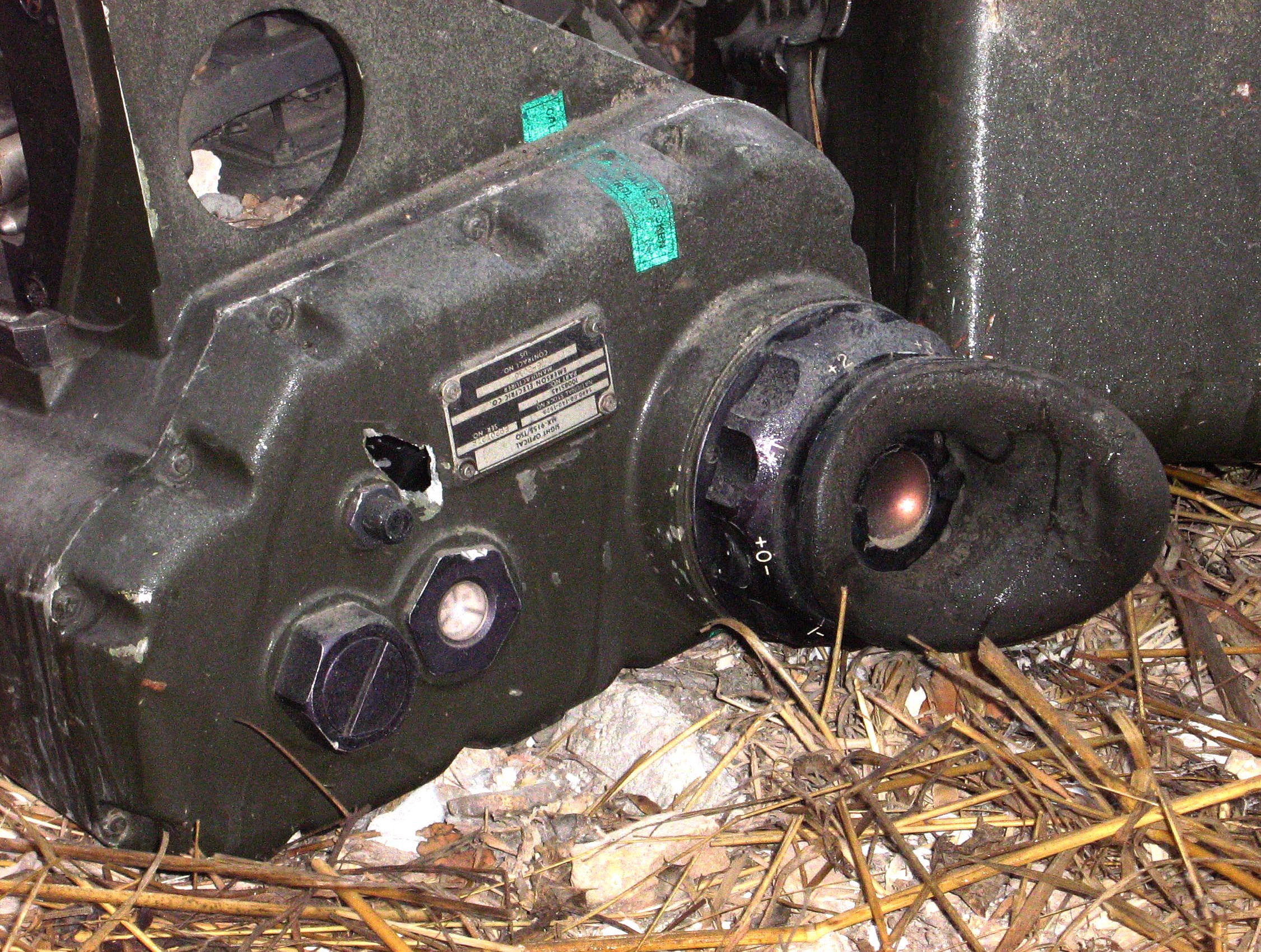

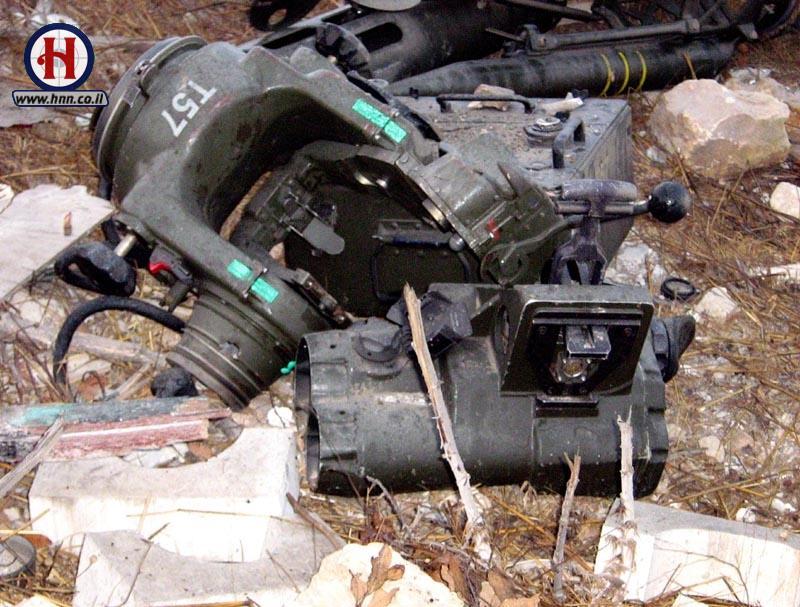

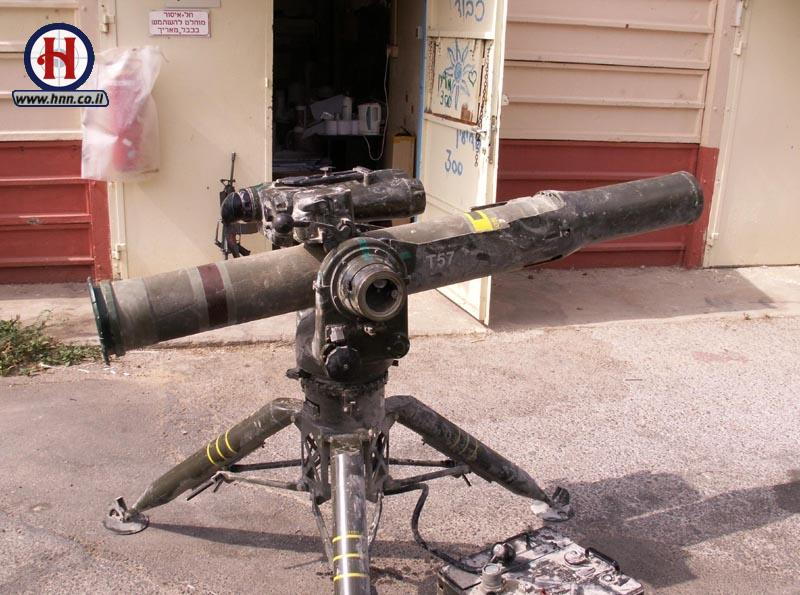

08.08.2006, пусковая установка, захваченная армией Израиля в ходе Второй Ливанской войны. А вот еще.

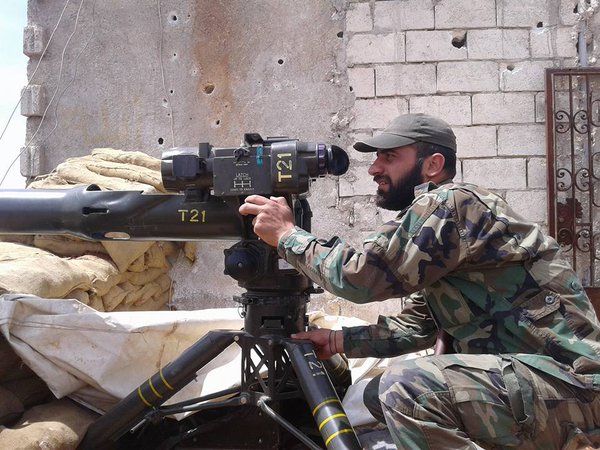

27.04.2016, провинция Алеппо, солдат САА

Справедливости ради – этот номер желтый, а не белый. Вот еще один желтый:

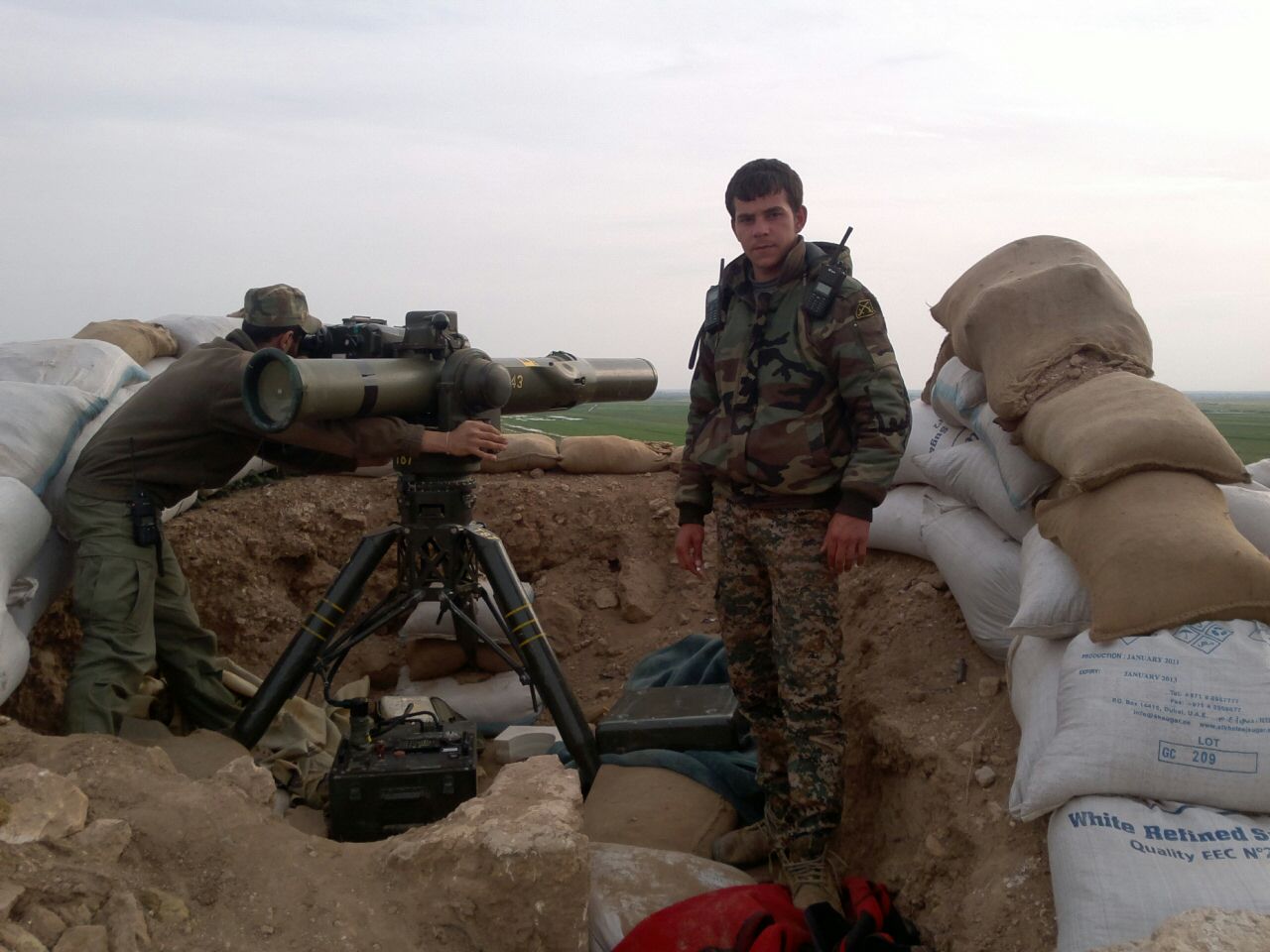

21.03.2016, иранские прокси.

Мало того, что маркировка желтая, так еще номер на пусковой трубе не совпадает с номером на траверсе и треноге. А вот снова белый цвет.

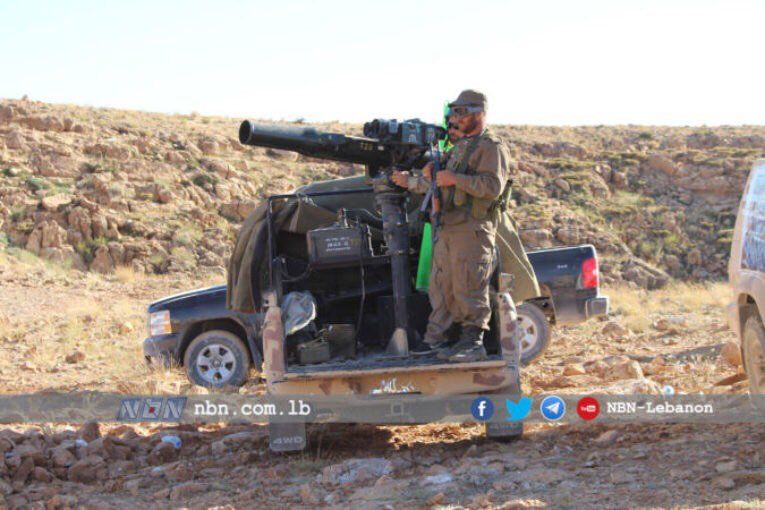

29.05.2017, Arsal, сирийско-ливанская граница.

Полагаю, что внимательные читатели уже заметили, что все это – установки Toophan, иранского клона TOW. Причем, белые номера характерны для ливийских туфанов. А что же попало на видео бармалеев? В момент выстрела камера немного дергается.





В этот момент можно разглядеть желтые полоски на треноге. Окончательную ясность в этот вопрос вносят фотографии ливанских трофеев Нусры в 2014 году.

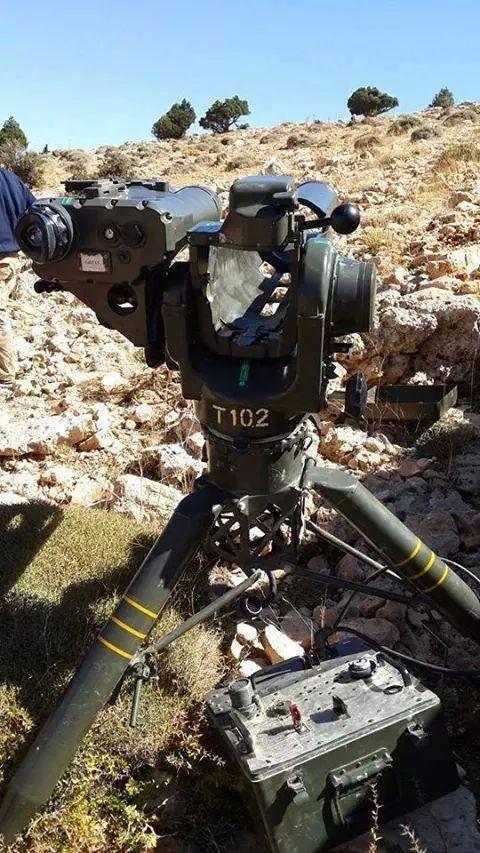

06.10.2014, Britl, Ливан, трофеи Аль-Нусры (чтоб она покрылась прыщами!). Установка снята с другого ракурса, но на ней тот же самый номер Т102 белый. Получается, что Нусра захватила трофей еще в 2014, а к 2016 уже проиграла ПТРК в нарды кому-то из умеренной оппозиции. Единственное, в чем могут быть сомнения: что за пусковая установка, Toophan или TOW? Toophan – это копия TOW М220А1 c ее желтыми полосками на ногах. Но желтые полоски вполне могут быть и на треногах родных TOW, если они попали на склад до 1982 года, да так и лежали до самой отправки. Впрочем, такое маловероятно, поскольку тренога универсальна и по серийным номерам было видно, что есть очень древние экземпляры, которые просто были перекрашены по новым правилам с черными полосками.

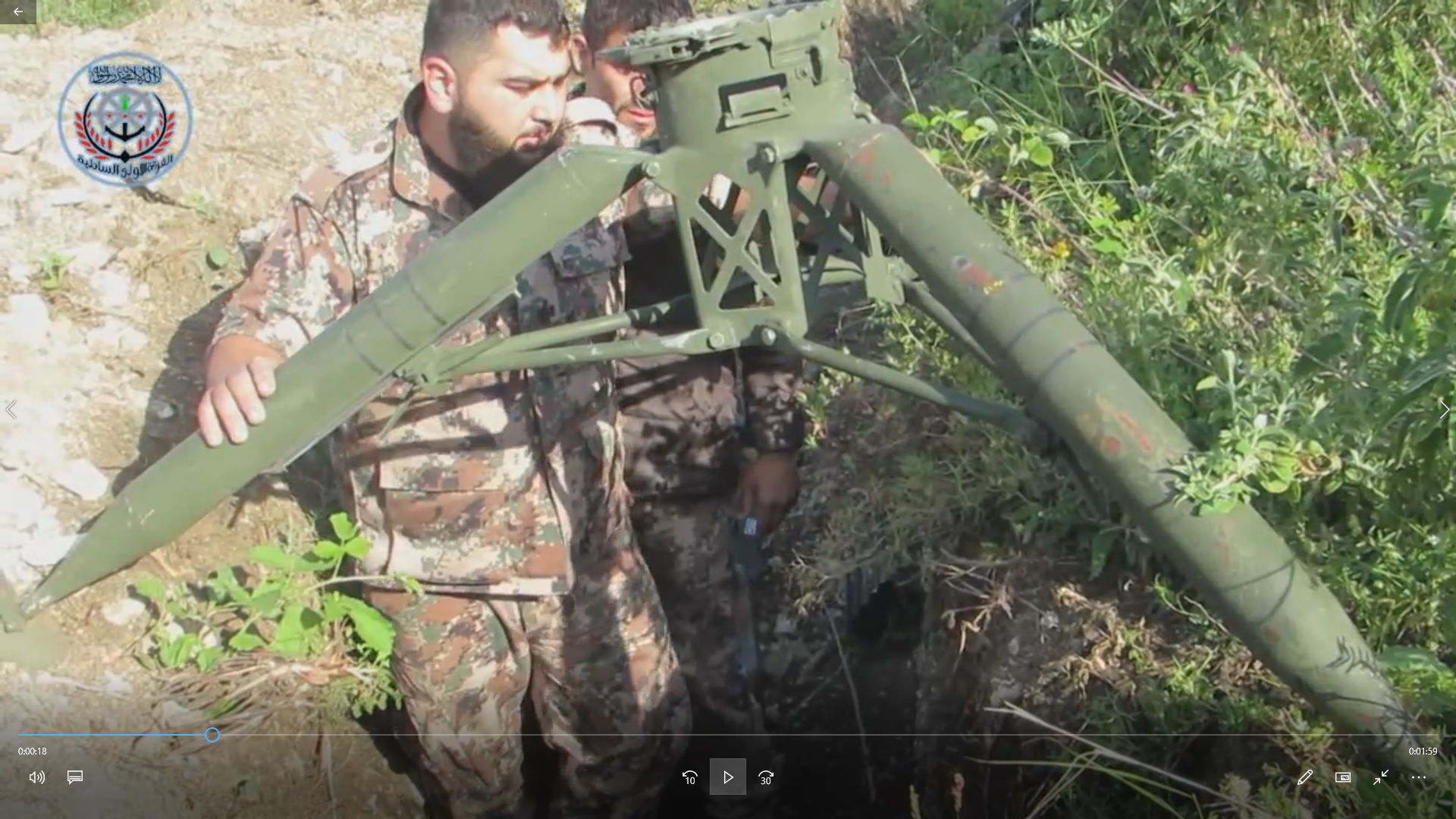

На этом видео от 24.05.2015 хорошо видно, как желтые полоски проступают под сколами на треноге. Еще для определения типа установки можно посмотреть на блок MGS или траверсу. На фотографии с трофеем они видны хорошо, и не составляет труда установить, что это блок MGS и траверса поколения М220А1 (так как на траверсе нет заглушки под кабель, а на блоке MGS ручной переключатель режимов тестирования и другое расположение вводов для кабелей). Кроме того, на установке сине-зеленые поверочные наклейки. То есть трофей – это точно Toophan. И я тоже был в этом уверен до тех пор, пока на глаза не попалась в хорошем разрешении фотография ливанских трофеев от 08.08.2006 которые уже были приведены выше.





Оказывается это не только прицел от EMERSON ELECTRIC CO., но и сине-зеленая поверочная наклейка содержит текст не на арабском, а на английском языке: "...seal is broken". Так что с однозначной идентификацией Toophan или TOW по видео нужно быть очень осторожным.

У установки из Алеппо не видно ни траверсы, ни блока MGS, кроме того на прицеле отсутствует белая маркировка, напоминающая о положениях фиксирующей рукоятки. Такая белая маркировка была на прицелах у TOW модели М220А1 и у Toophan соответственно, а на более поздних моделях было просто тиснение на крышке, но красилось все в зеленый цвет. Таким образом, прицел с большой вероятностью может быть от другой установки.

На этом установки с полноценной маркировкой закончились, но в качестве бонуса, есть еще несколько установок с различными характерными особенностями.

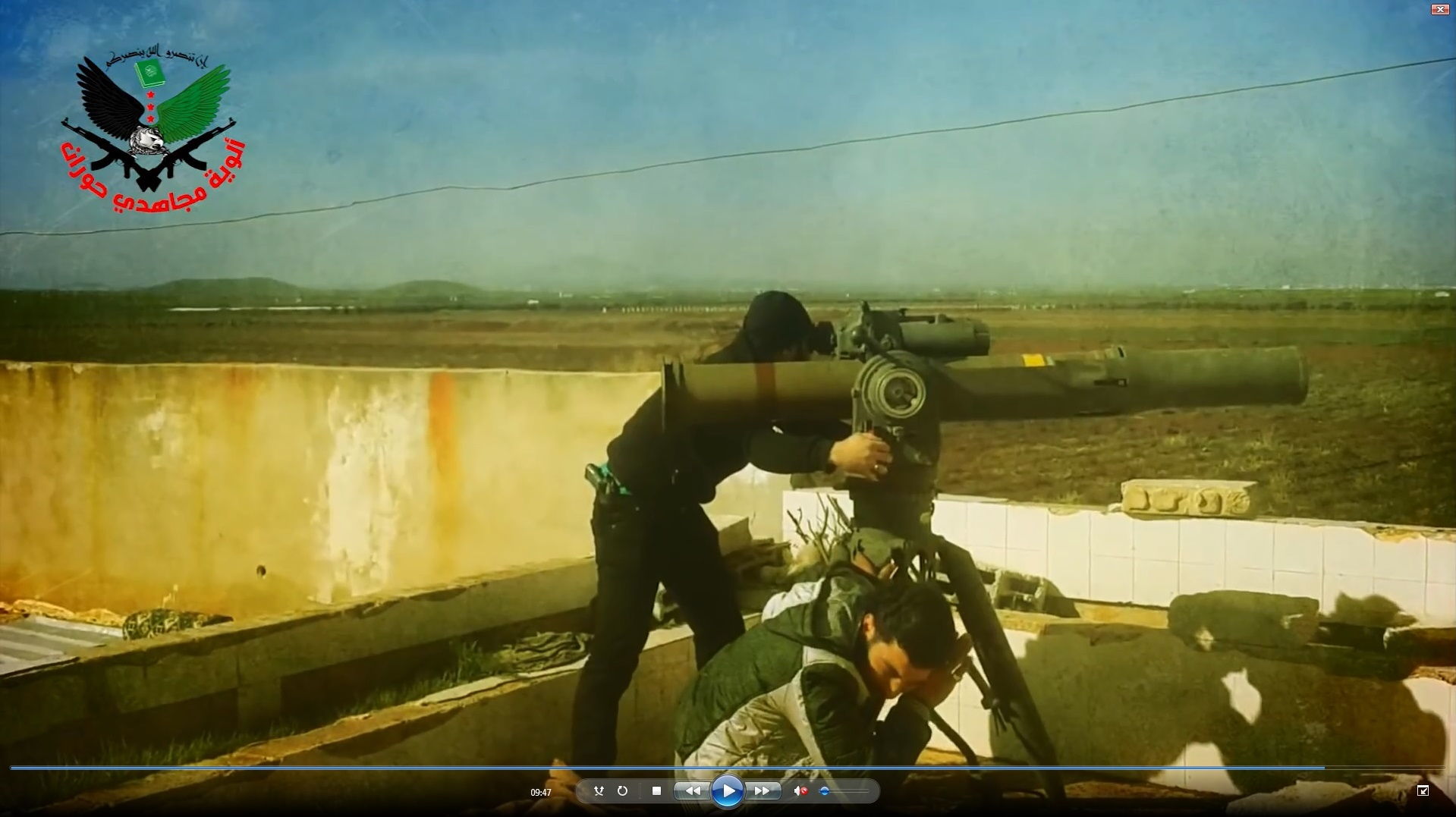

29.01.2016, провинция Дераа.

На этой установке отсутствует боковая крышка траверсы. Вполне возможно, что она не потерялась насовсем, а просто отвалилась по дороге к месту пуска и потом была поставлена на место.

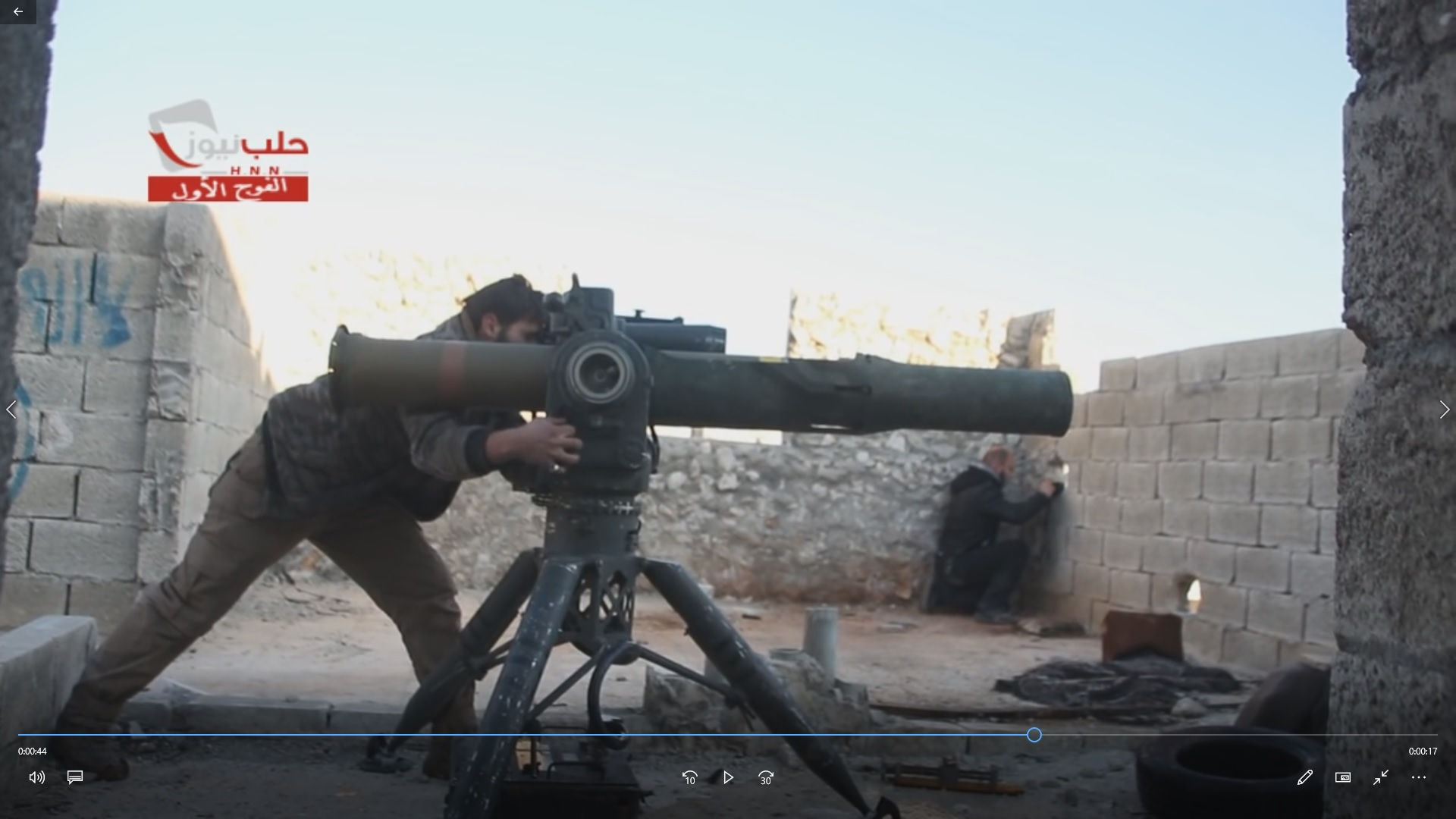

03.02.2016, провинция Алеппо.

Еще одна «потеряшка», только на этот раз из Алеппо. Несмотря на одинаковую потерю крышки, видно, что это разные установки. Единственное, что можно допустить, что это одна и та же траверса, которую по каким-то причинам решили перевезти из Дераа в Алеппо (потертости на стопоре и в правом нижнем углу выглядят достаточно похожими, но качество видео не дает 100% уверенности). Хотя конечно наболее вероятен вариант, что просто отвалилась крышка и у другой установки.

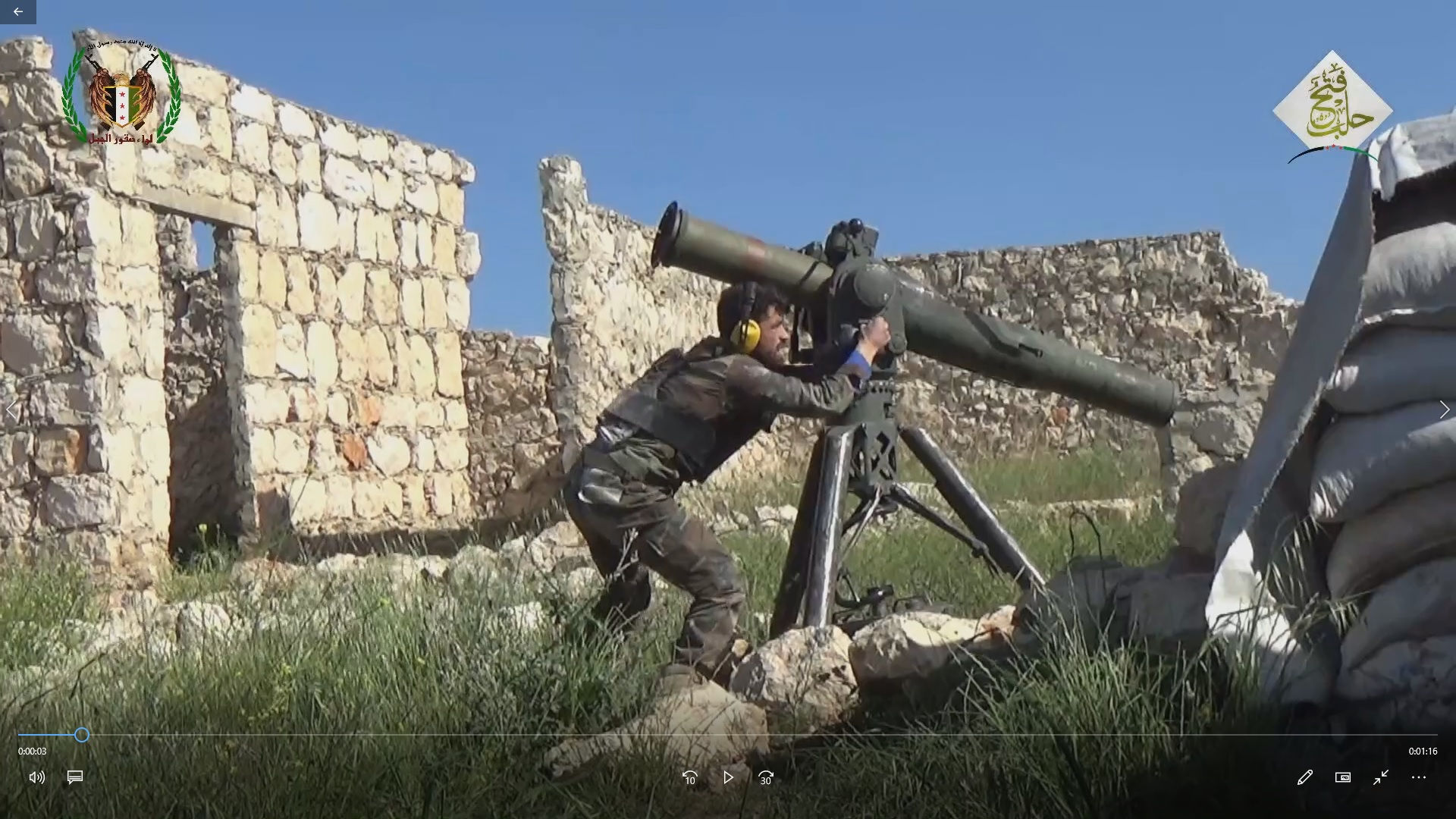

14.04.2016, Алеппо, район лагеря Хандарат.

На крышке траверсы этой установки есть характерный скол в виде белой точки.

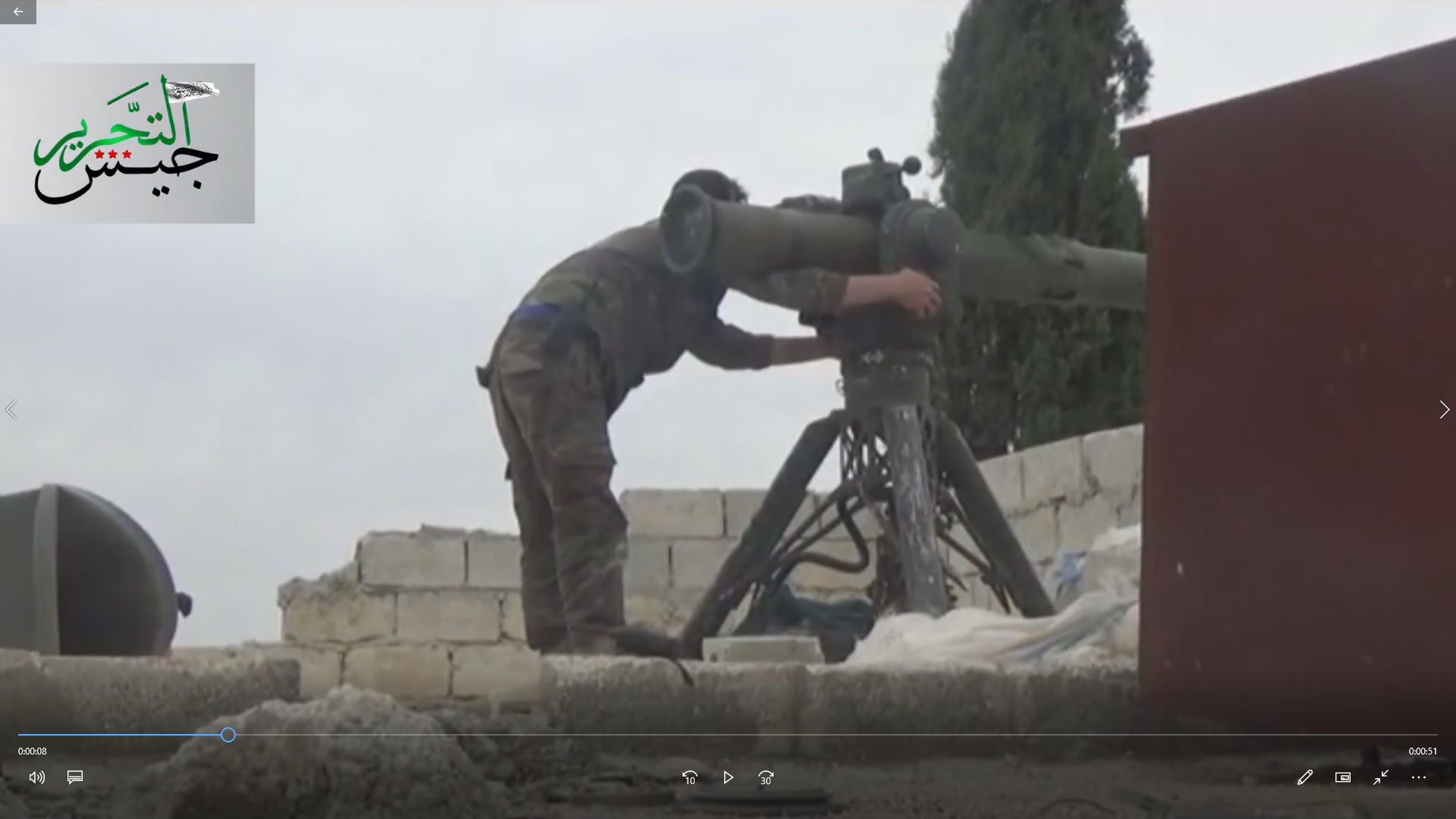

03.05.2016, Алеппо.

Почти через месяц та же траверса с точкой снова попадает в объектив.

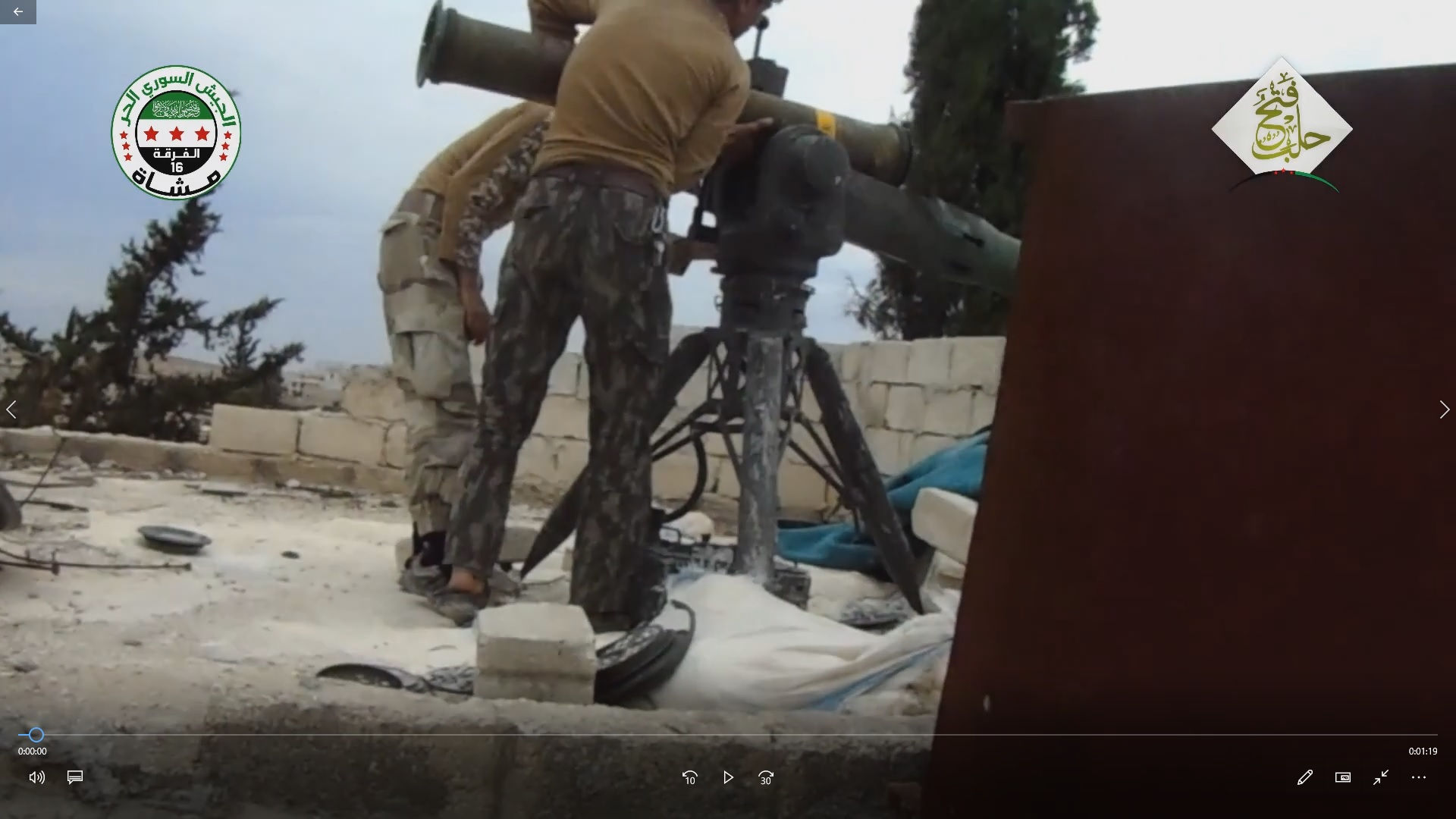

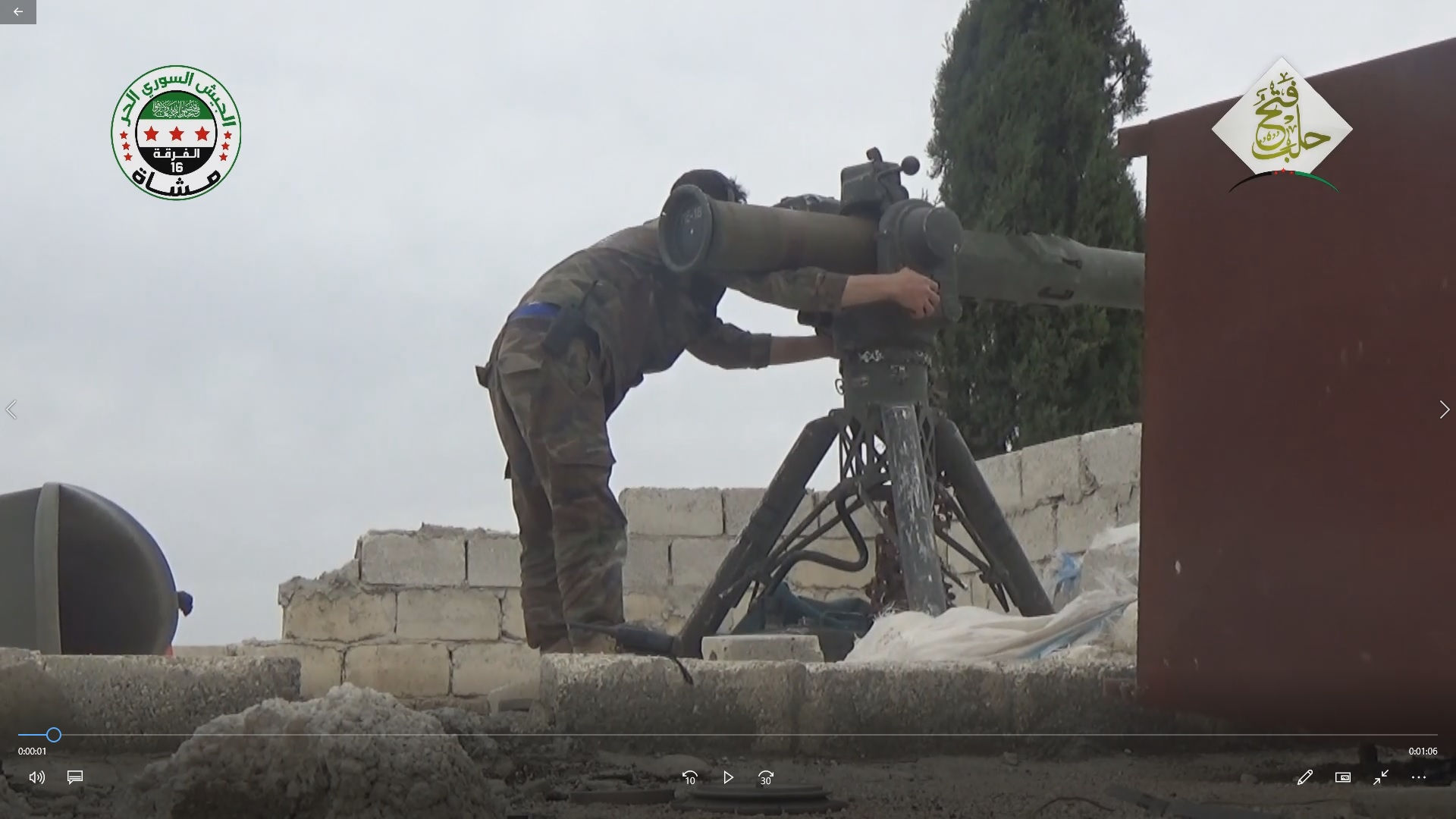

04.05.2016, Алеппо.

На следующий день этот же кусок с подготовкой к пуску и вылетом ракеты был использован уже для другой группировки.





04.05.2016, Алеппо.

А вот второй пуск из этой же установки в этот день был уже с другим расчетом.

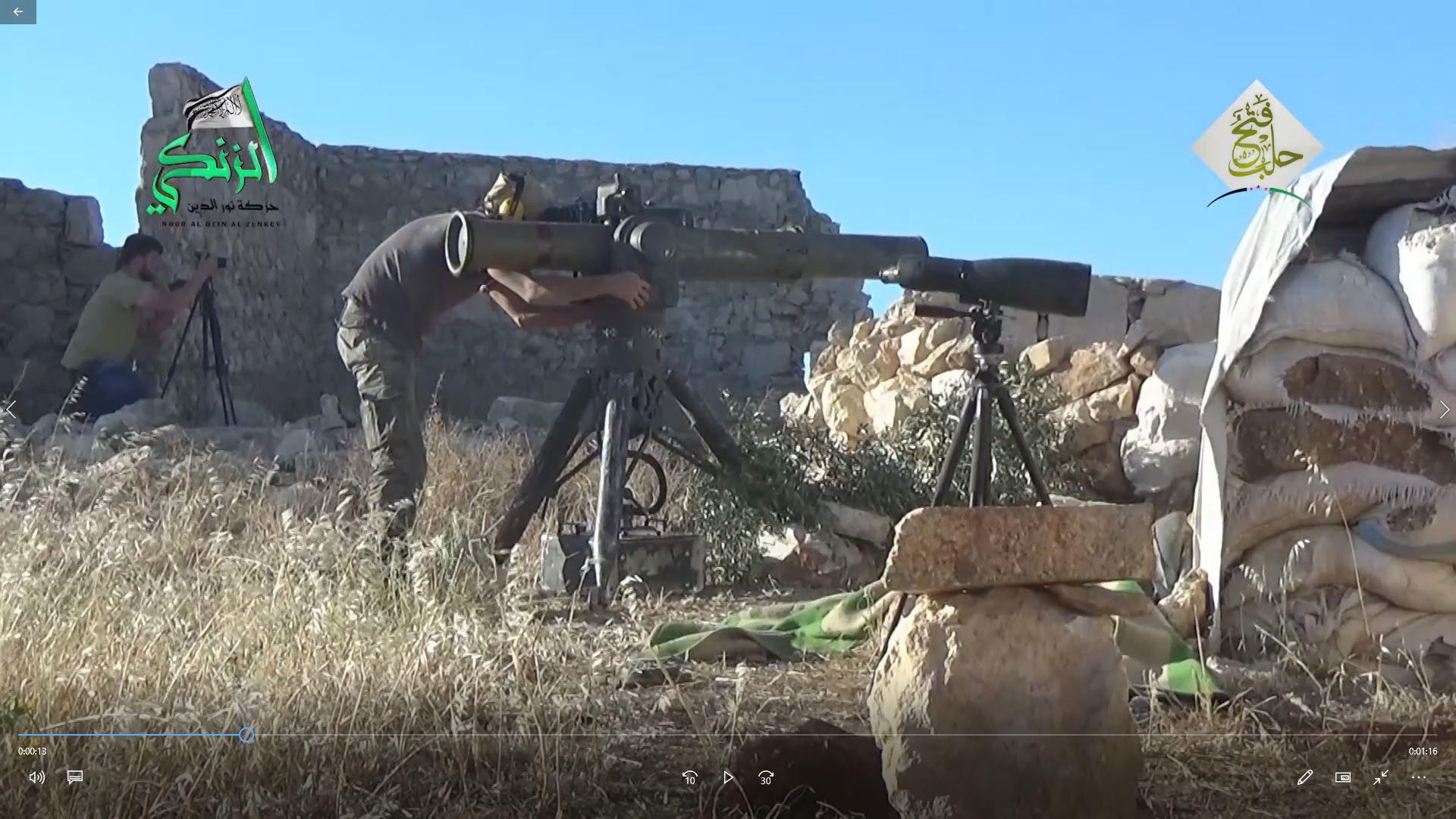

19.05.2016, Алеппо, район лагеря Хандарат.

Все должно закончиться там же, где и началось. Снова та же установка и тот же двор, и это последний раз, когда удалось ее отследить по этой точке. Далее последовали возрастающие по интенсивности бои сначала за замыкание кольца, потом за его размыкание и не все установки смогли дожить до их окончания. Однако, все это уже из разряда аналитики на кофейном гуано.

Еще одна интересная установка засветилась у группировки «султан мурады из тюмени».





17.10.2015, провинция Алеппо.

Это один из пусков «октоберфеста», когда из двух установок практически с одной точки было сделано восемь пусков подряд. На этой установке стоит обратить внимание на белую наклейку на боку блока MGS.

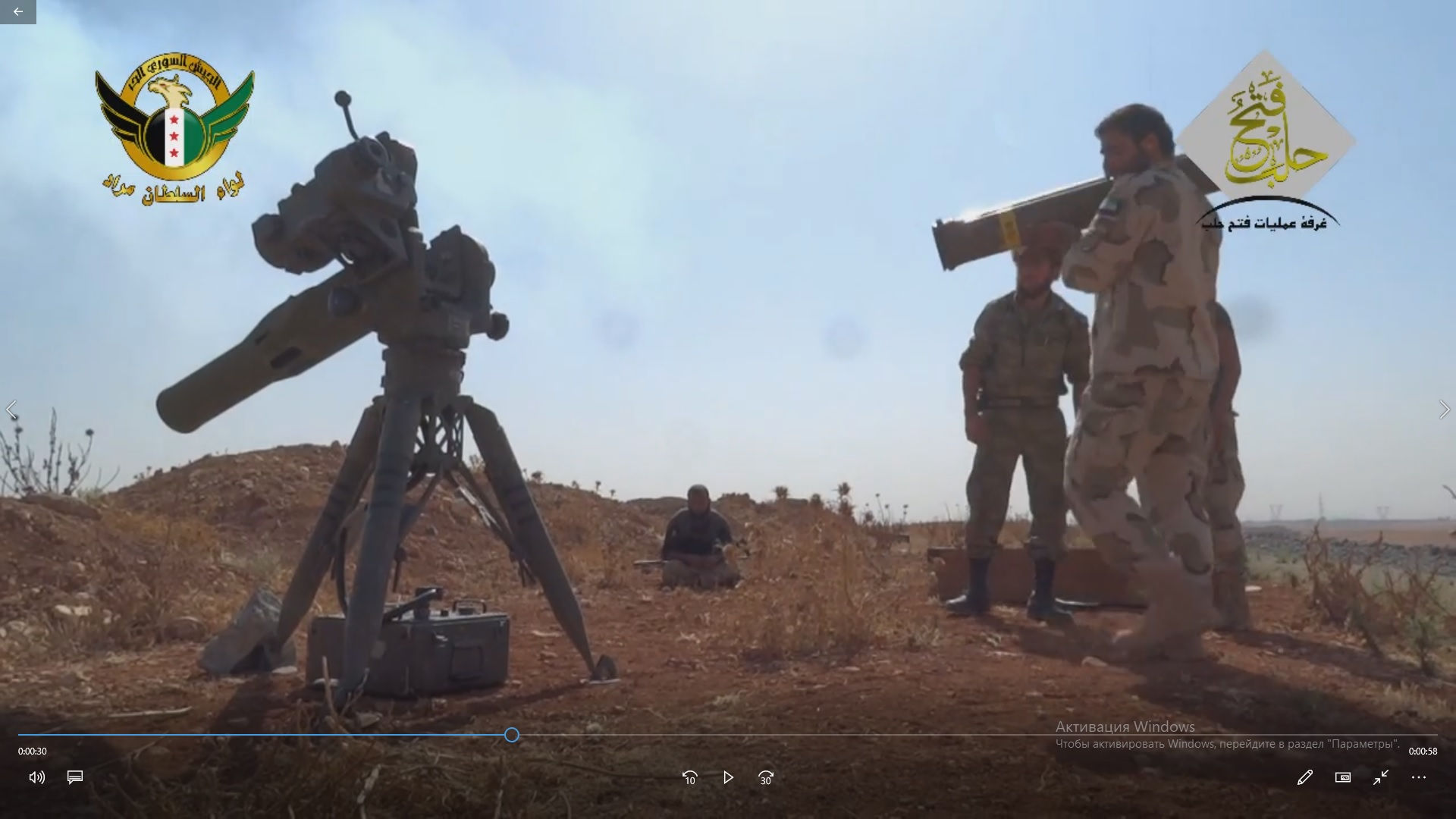

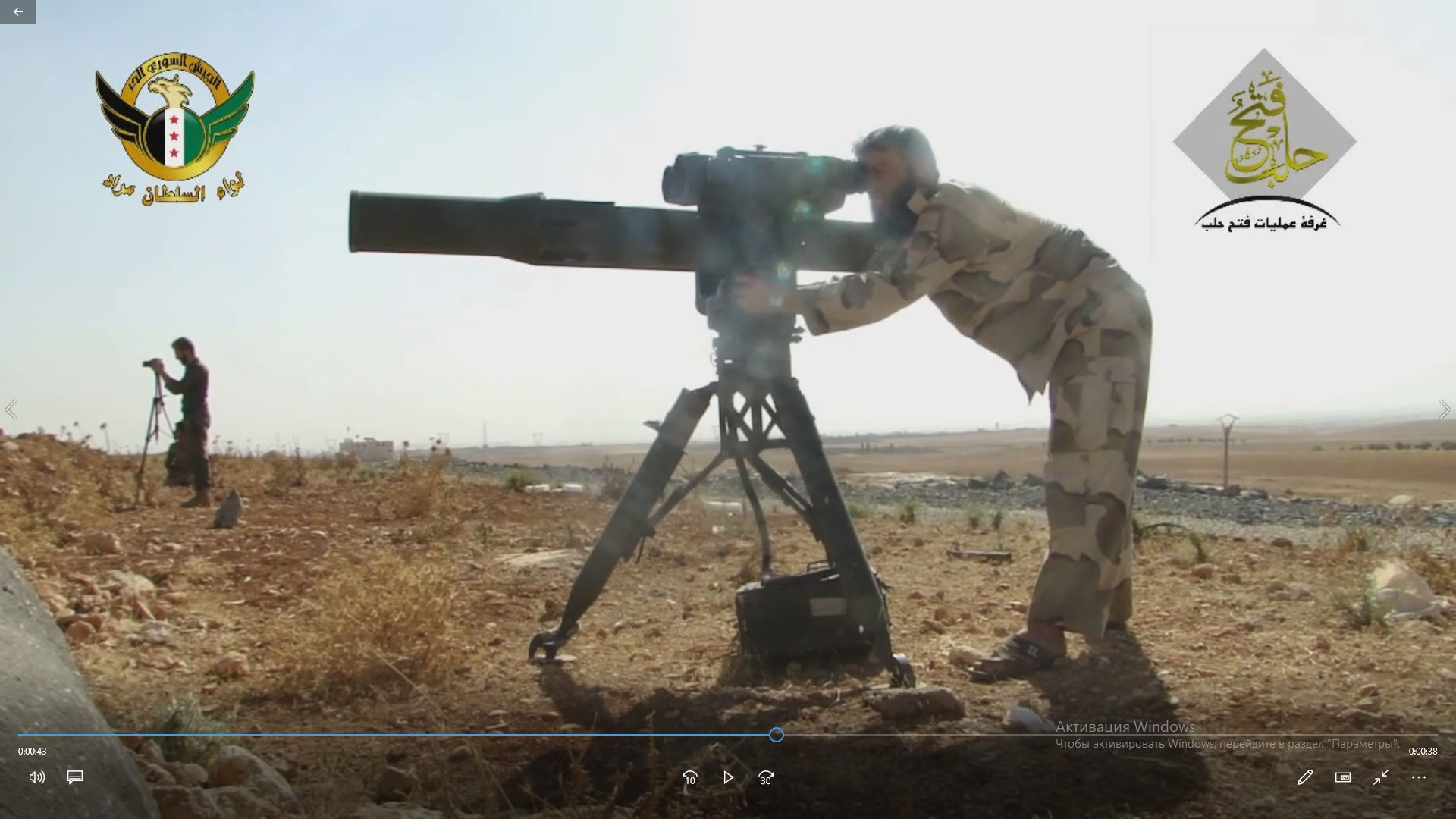

17.10.2015, провинция Алеппо.

Еще один пуск с «октоберфеста» на котором видна белая прямоугольная наклейка на блоке MGS.

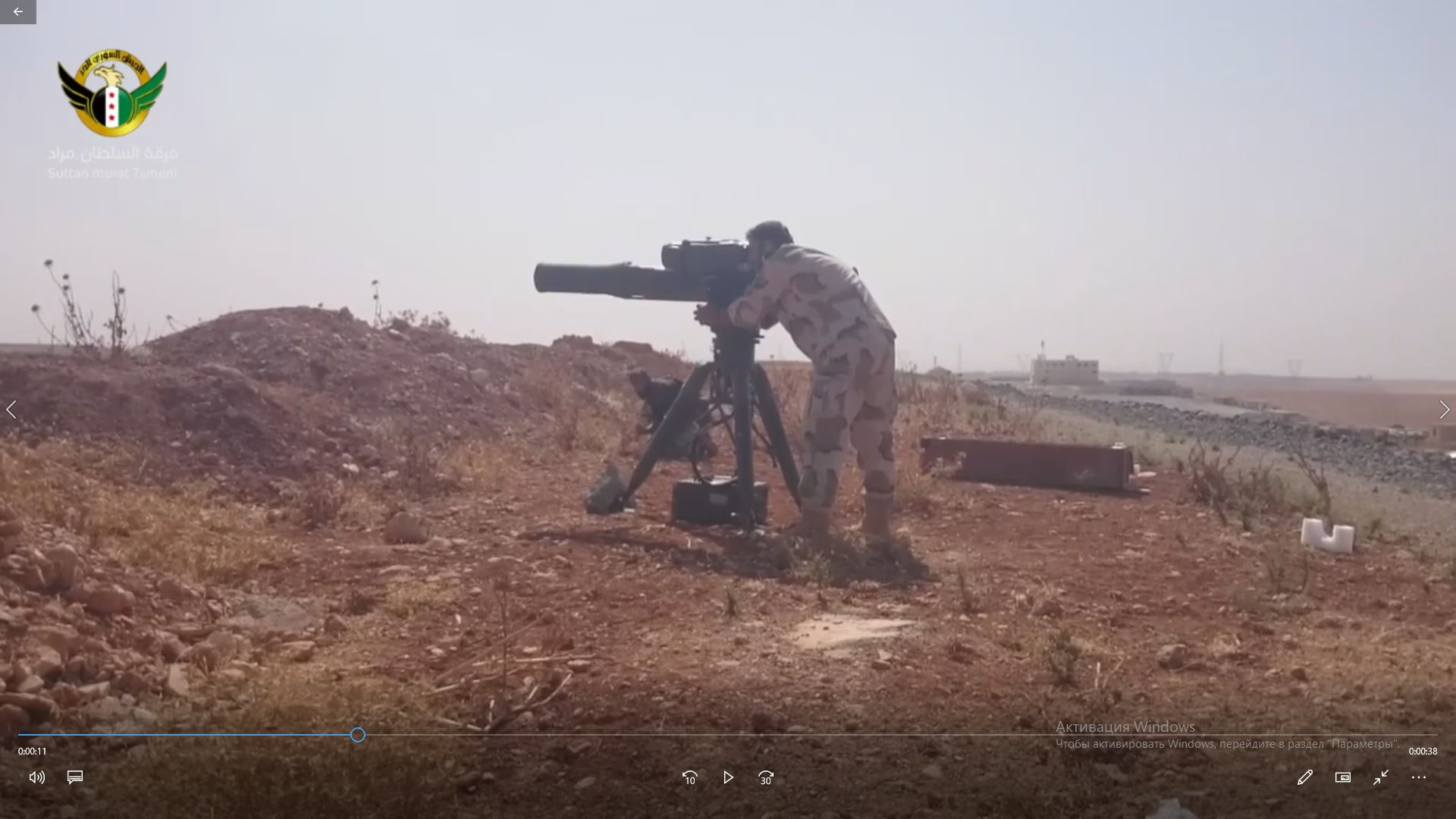

18.15.2016, провинция Алеппо.

Судя по зданию на горизонте, это та же самая точка пуска, только через полгода. А если посмотреть на камень на лапе треноги, то становится понятно, что для иллюстрации пуска просто взяли кусок из «октоберфеста». Цель этого пуска – бегущая пехота, в отличие от различной техники, статично стоявшей в октябре. Поэтому это точно новый пуск, просто со старой заставкой.

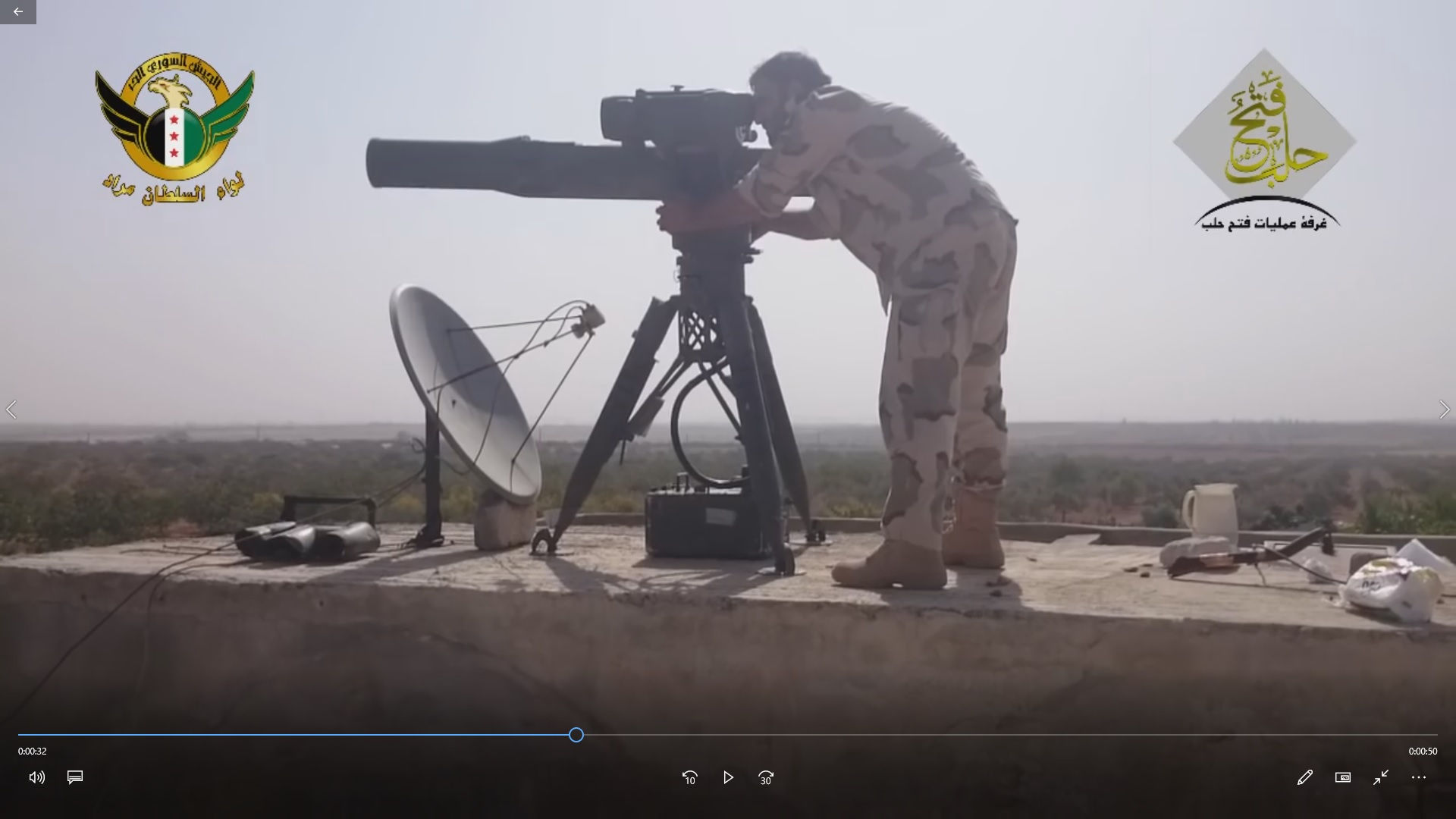

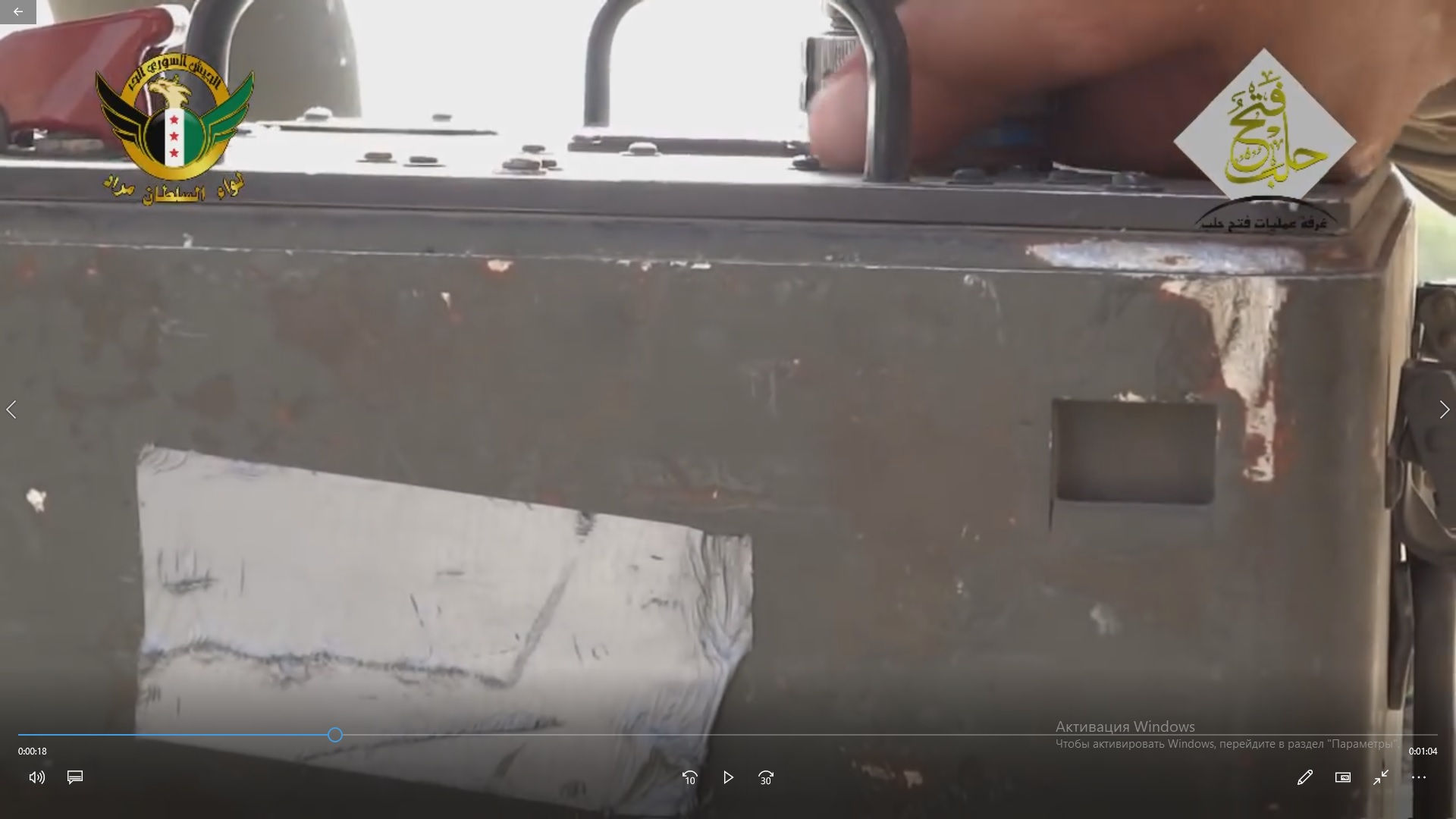

14.06.2016, провинция Алеппо.

На этот раз это точно новое место, хотя у прицела все тот же оператор все в той же пижаме. В ходе подготовки к пуску была возможность рассмотреть наклейку более крупно.





Увы, видны только царапины, хотя в правой части есть что-то похожее на цифру 10. Почему было уделено столько внимания такой ерунде?

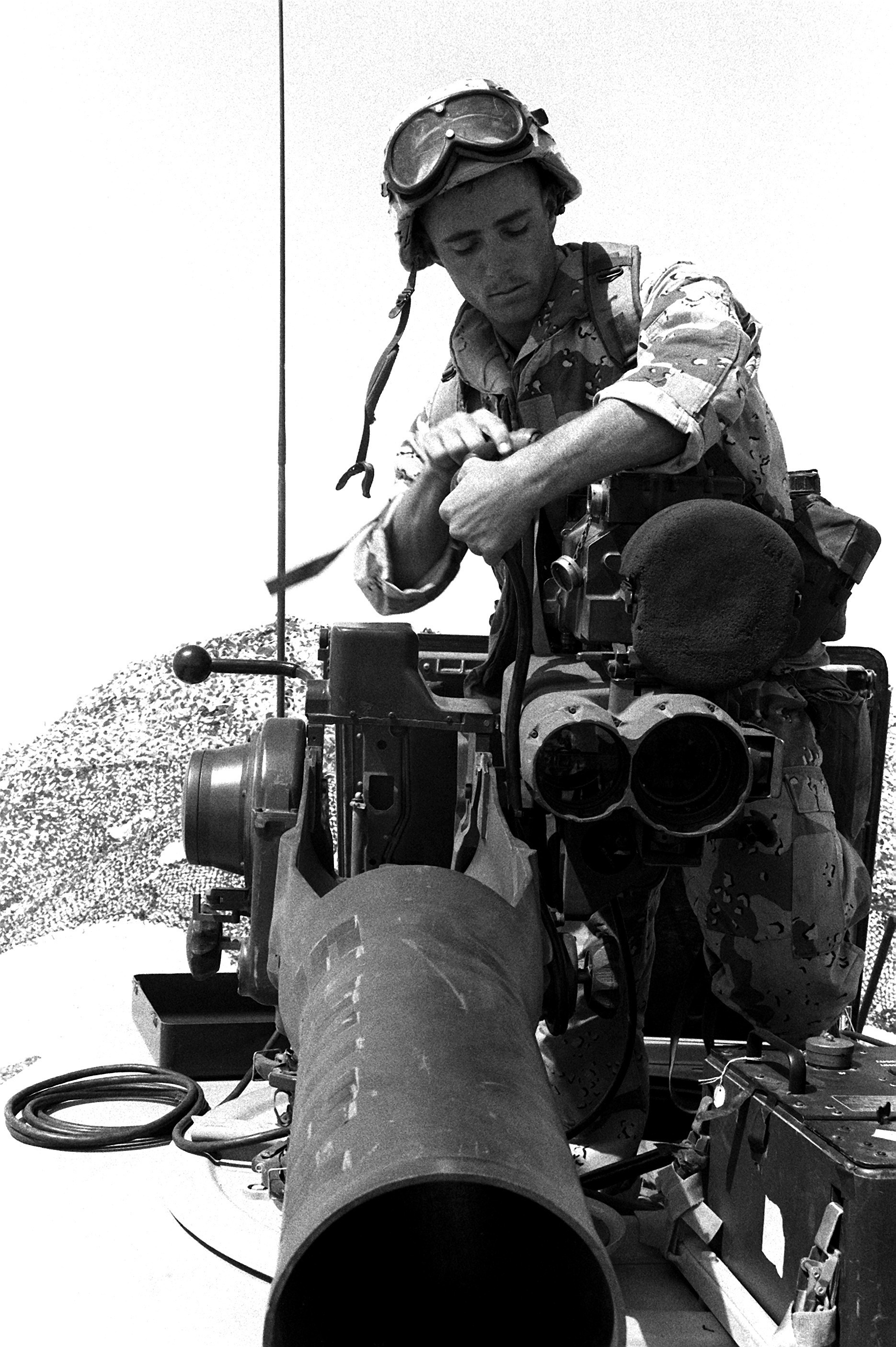

27.09.1990, младший капрал Д.П. Райдер (D.P. Ryder) из роты TOW, 3rd Tank Battalion в ходе подготовки к операции «Буря в пустыне».

Эта фотография уже была в подборке к первой части. Стоит обратить внимание, что на блоке MGS на той же самой стороне, в том же самом месте, такого же размера, такая же белая наклейка, на которой точно так же ничего не видно. Все в точности, как и у султан-мурадов.

Можно было отследить еще пару-тройку установок по индивидуальным особенностям, но, пожалуй, не стоит сильно жадничать и следует оставить немного еды и для бедных котов. Поэтому самое время подвести итоги по тактическим номерам в сводной таблице.





Что же получилось в результате? Конечно, после того, как стало понятно, что установки зачастую собираются из различных модулей, как маркированных, так и без маркировки и модули периодически переставляются на другие установки, строгий учет следовало бы вести исключительно на уровне модулей. Но, с учетом того, что речь идет о попытке получить нижнюю границу поставленных в Сирию установок, применяемый подход вполне приемлем. Для осуществления подобной оценки вполне достаточно, если какая-то совокупность признаков (даже не обязательно тактическая маркировка) дает возможность гарантированно отличить одну установку от другой. Кроме того, как уже упоминалось, в случае наличия сомнений они намеренно толковались в сторону занижения численности, поэтому полученную цифру вполне можно считать минимально возможной. Сколько же получилось в итоге? Шестьдесят пять штук.

Много это или мало? Для оценки достаточно просто привести данные Вики (взятые Викой из Military Balance) о численности стоящих на вооружении разных стран установок TOW на 2012 год:



Аргентина — 3 HMMWV с 18 TOW-2A

Бахрейн — 15 ПТРК BGM-71A TOW в Армии Бахрейна и некоторое количество в ВВС

Ботсвана — боевые машины (БМ) V-150 TOW и 6 переносных ПТРК TOW

Германия — 128 авиадесантируемых БМ Wiesel c TOW, часть из них в Афганистане и 6 БМ в Косово

Греция — 290 M901 и 70 ПТРК TOW

Дания — 20 переносных ПТРК TOW

Египет — 52 БМ M901 и 700 переносных ПТРК TOW-2

Израиль — 300 ПТРК TOW-2A/TOW-2B (в том числе БМ Ramta (M113)), на 2010 год

Испания — 74 БМ TOW и 126 ПТРК TOW в Армии Испании и 24 ПТРК TOW-2 в корпусе морской пехоты

Италия — 295 ПТРК I-TOW, на 2010 год

Иордания — 70 БМ M901 и 320 ПТРК TOW/TOW-2A в Армии Иордании и 2 эсадрильи AH-1F Cobra (25 вертолётов) с ПТРК TOW в ВВС.

Йемен — 12 переносных ПТРК TOW

Камерун — 24 ПТРК TOW на джипах

Канада — 33 БМ LAV-TOW и 35 ПТРК TOW-2A/ITAS

Кения — эскадрилья Hughes 500MD Scout Defender с TOW (11 вертолётов)

Колумбия — 8 бронеавтомобилей M8 (носителей ПТРК TOW), 8 самоходных и 10 переносных ПУ

Кувейт — 66 HMMWV TOW, 8 БМ M901 и 44 ПТРК TOW-2

Ливан — 12 ПТРК TOW

Люксембург — 6 ПТРК TOW

Марокко — 80 БМ M901 и 150 переносных ПТРК TOW

ОАЭ — 25 переносных ПТРК TOW

Оман — 8 БМ VBL и 18 переносных ПТРК TOW/TOW-2A

Португалия — 95 ПТРК TOW, в том числе 18 на M113 и 4 на M901

Саудовская Аравия — 400 БМП M2 Breadly с 2 ПТУР TOW, 200 БМ VCC-1 I-TOW и 950 переносных ПТРК TOW-2A в сухопутных войсках и 116 переносных TOW-2A (2000 ПТУР) в национальной гвардии

Швейцария — 110 БМ MOWAG Piranha с TOW-2

Таиланд — более 18 БМ M-901A5 с TOW в сухопутных войсках и 24 HMMWV TOW и переносные ПУ TOW в корпусе морской пехоты

Тунис — 35 БМ M901 ITV и 55 переносных ПТРК TOW

Турция — 365 БМ с TOW и 48 переносных TOW в подразделениях на Кипре

США — 1379 HMMWV TOW и 626 M901 в Армии США, 95 LAV-TOW и 1083 переносных ПТРК TOW в корпусе морской пехоты

Финляндия — 100 переносных ПТРК типов TOW-2 и Spike



При всей примерности данных Military Balance видно, что 65 установок – это численность, которой может позавидовать целый ряд стран из списка: Аргентина, Бахрейн, Дания, Йемен, Камерун, Ливан, Люксембург, ОАЭ, Оман, Таиланд, поскольку им пока не удалось достигнуть данной цифры. А если говорить о потенциальных донорах, то безболезненно оторвать от себя такое количество могут совсем немногие, пожалуй, только США и Саудовская Аравия. Даже Турции, при достаточно большом количестве TOW, установленных на боевых машинах (в специальных пусковых контейнерах) будет не реально поставить такое количество переносных пусковых установок.

Достаточно интересно распределение номеров по годам: в 2014 (неполном) засветилось 17 новых номеров, в 2015 – 24, в 2016 – 13, в 2017 – 3, в 2018 – 8 (все на трофеях). Четко прослеживается тенденция к снижению. Причин такой тенденции две. Во-первых, это снижение объемов поставок новых установок. Понятно, что номера наносились не на все установки, но в любом случае для новых номеров нужны новые TOW.

Во-вторых, заметное снижение интенсивности использования TOW. Чем меньшее количество пусков попадало на видео, тем меньше было шансов заметить что-то новое. Именно возможность хорошо рассмотреть трофеи является причиной резкого повышения количества новых номеров в 2018 году.

Теперь статистика по регионам:



Дераа       – 35

Кунейтра    – 4

Сувейда     – 1

Дамаск      – 6

Хомс        - 2

Хама        - 10

Латакия     - 1

Идлиб       - 1

Алеппо      - 9

Дейр-эз-Зор - 1



Из-за того, что ряд установок светились в разных регионах, итоговая сумма выше 65. Картина вышла достаточно показательная – регион Дераа дал 50% замеченных номеров. А если сложить вместе все южные регионы: Дераа (50%), Кунейтра (6%), Сувейда (1%), то получится 57% от общего числа.

Вторым «донором номеров» является условный север: регионы Алеппо (13%), Хама (14%) (т.к. большей части пуски были на севере провинции), Латакия (1%) и Идлиб (1%). В сумме набирается 30% номеров. Оставшаяся часть попадает на условный центр, включающий в себя Дамаск (9%), Хомс (3%), Дэйр-эз-Зор (1%) и дающий 14%.

Если учесть, что в Дераа было захвачено достаточно большое количество установок, благодаря чему удалось рассмотреть новые номера, то лидерство Дераа вполне объяснимо. Без больших трофеев операции "Базальт" условные юг и север набирали бы примерно одинаковые проценты.

Что еще можно отметить по подборке номеров? Если сравнивать с традиционным подходом к маркировке TOW, можно отметить, что номера нанесены от руки черным или белым маркером, в отличие от трафаретного нанесения армейских номеров. На некоторых установках нумерация появляется не сразу. Можно предположить, что маркировка наносилась по мере того, как какая-либо установка получала «приписку» к конкретному расчету. По хронологии первыми появились цифровые номера, и только потом – буквенно-цифровые. Если следовать стандартам присвоения UIC у бывшего вероятного противника, а ныне – маловероятного партнера, то цифровые номера (01-89) применяются для обозначения отдельных подразделений сил спецопераций (U.S. Army Special Forces TOE organizations), а буквенно-цифровые номера формата А1-А9, В1-В9 и так до М1-М9 применяются для обозначения отдельных подразделений на основе соответствующих рот (А,В,С и т.д.). Если принять такой подход за основу, то получается, что на момент появления TOW вопросы организации противотанковых подразделений курировались специалистами SF и они наносили маркировку в привычном им формате, а примерно через полгода вопрос перешел к армейцам, что привело к появлению буквенно-цифровой маркировки. C 2016 года для курирования подразделений, использующих TOW, стали активно использовать местные кадры, и это привело к появлению нумерации в арабском формате цифр. Ну или еще как вариант: первоначально команды TOW имели статус SF среди бармалеев, а по мере насыщения установками статус был понижен до подразделений армейского формата. Можно также отметить, что буквенно-цифровая маркировка использовалась только на юге Сирии, в центре и на севере использовалась только цифровая маркировка. Исключения составили только трофей из Ливана и установка с номером А4 у ИГИЛ (которая с большой вероятностью попала в руки черным где-нибудь в Каламуне).

По тактическим номерам есть возможность также оценить «миграционные потоки» установок. Можно отметить, что некоторые установки успели несколько раз поменять оператора и лейбл, под которым проходили их выступления. Но ареал применения оставался более-менее постоянным. Не видно каких-либо перебросок установок с одного участка боевых действий на другой, даже в периоды решающих битв. Это говорит об отсутствии централизованного управления. Следствие из этого - наличие постоянных центров хранения и обслуживания в ареале применения. На наличие "региональных центров" указывает и пересортица в компонентах, когда первоначально промаркированный сет впоследствии используется в наборах с другими модулями. Наиболее заметная пересортица была в Хаме. Двойные номера (например, два разных номера А2 в Дераа, три номера С1 в Дераа) могут указывать как на количество установок в отдельном подразделении (если номер указывал на принадлежность к подразделению), так и на наличие более одного центра обслуживания/хранения в регионе из-за чего не соблюдается сквозная нумерация.



Трофеи являются еще одним инструментом для количественной оценки. К сожалению, нет каких-нибудь источников, систематически собирающих подборки по уничтоженным и трофейным TOW, по которым можно было бы сделать количественную оценку захваченных или уничтоженных установок, поэтому придется ориентироваться на то, что попалось под руку при беглом поиске. В хронологическом порядке это выглядит следующим образом.

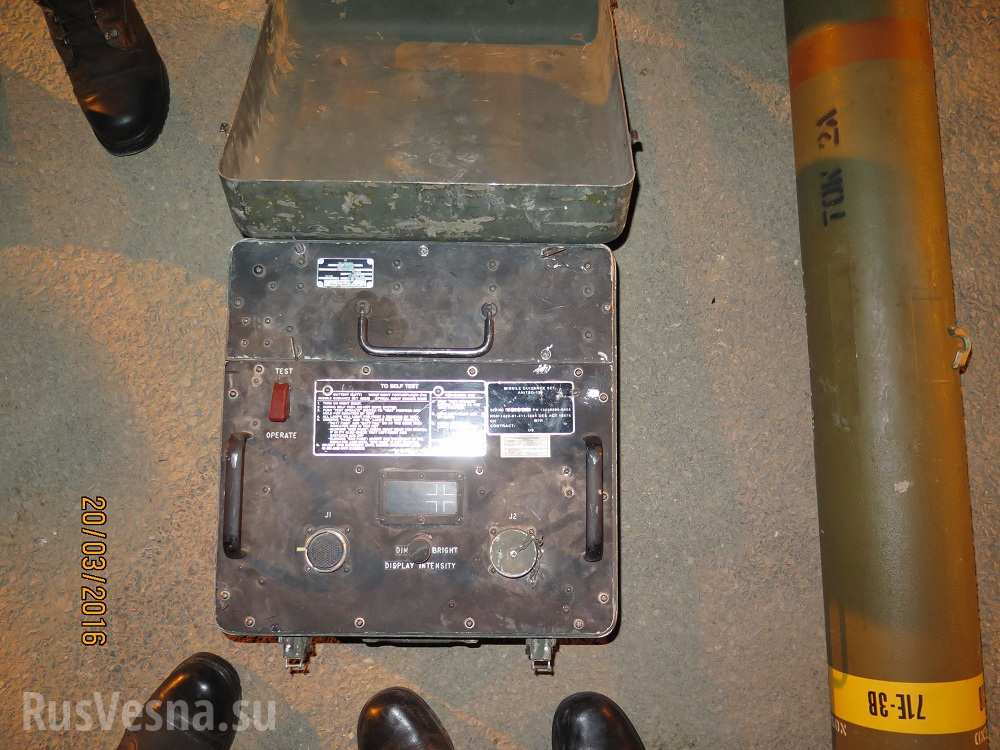

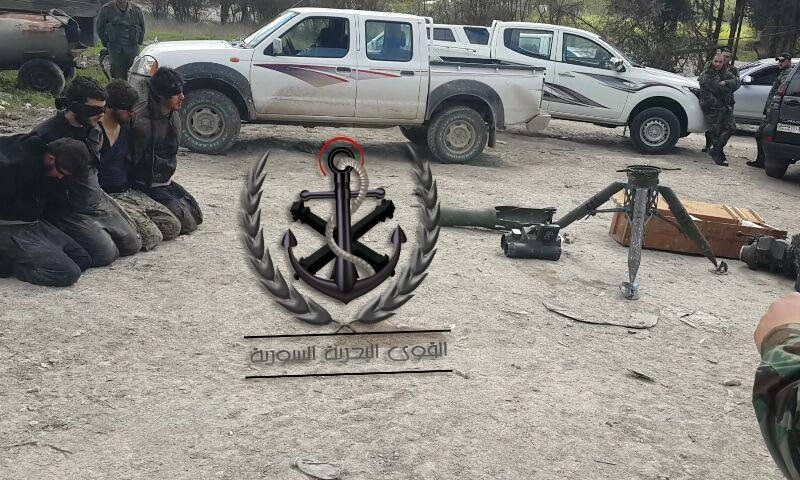

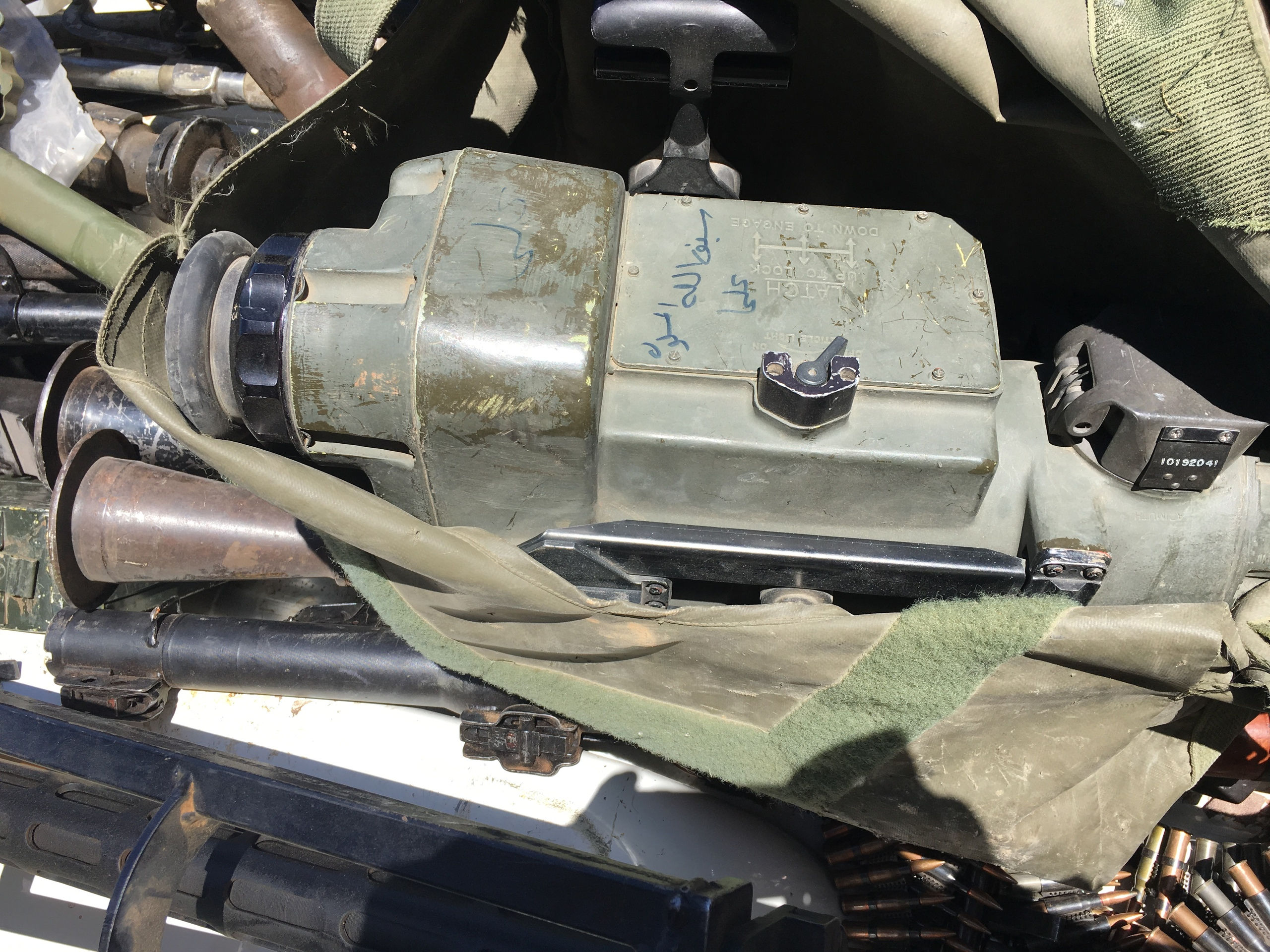

20.03.2016 года вблизи селения Айн эль-Харб в провинции Алеппо попал в плен расчет TOW. В кузове пикапа была комплектная установка TOW и ящик с пусковым контейнером.





Этот блок MGS есть в списке серийных номеров.

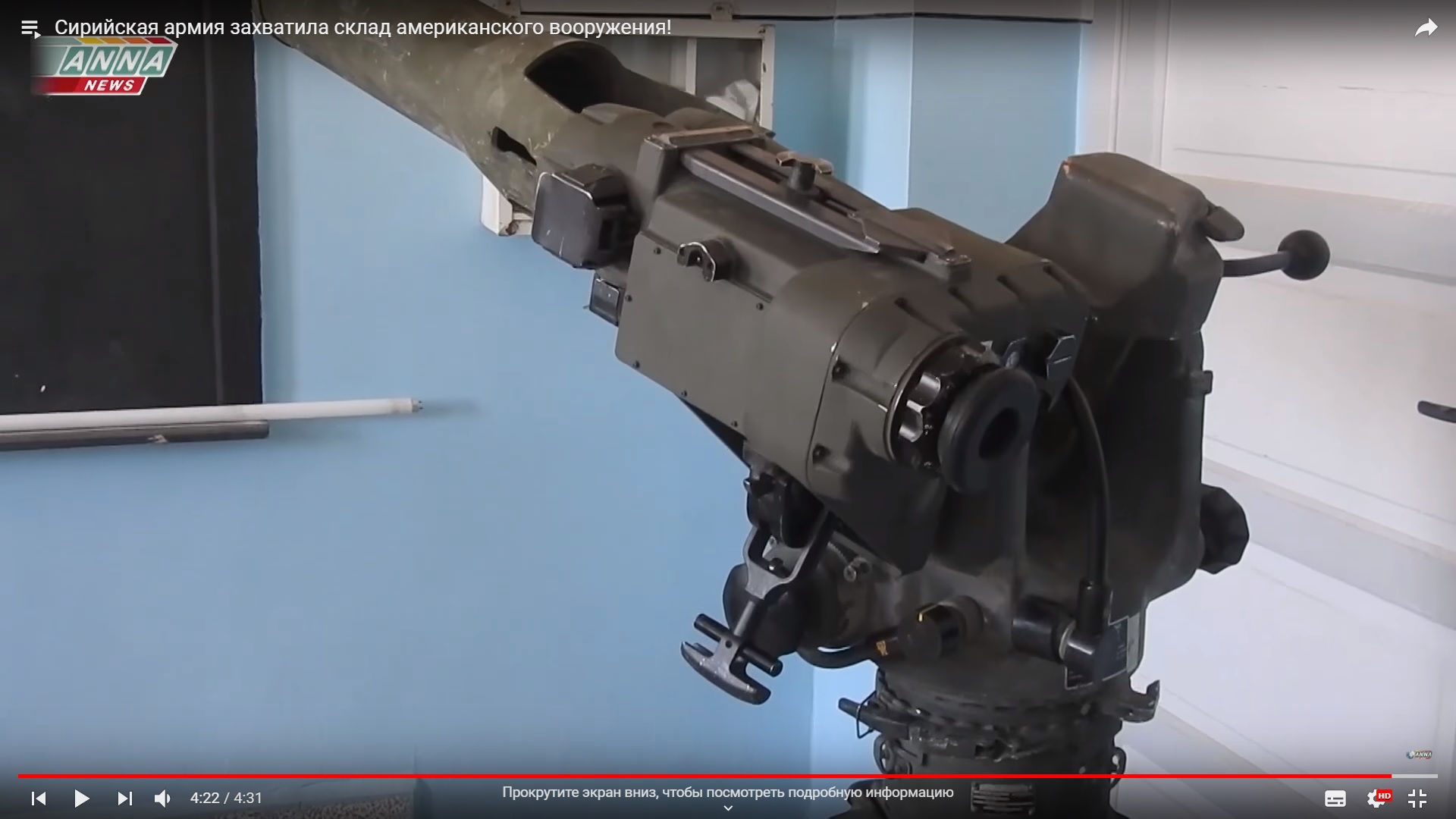

04.08.2016, Алеппо, установка с захваченного склада вооружений.

Последовательная зачистка котлов в 2018 году дала основную массу трофеев.

Первым был игиловский котел в Хаме, в районе Хувейза.

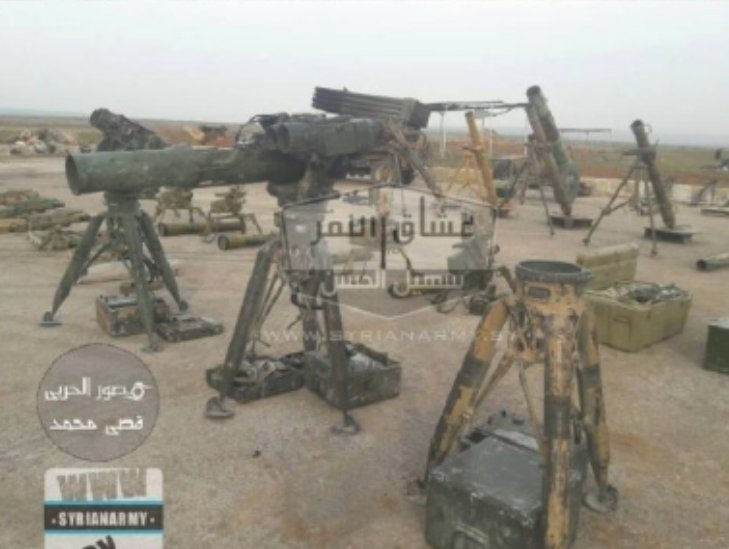

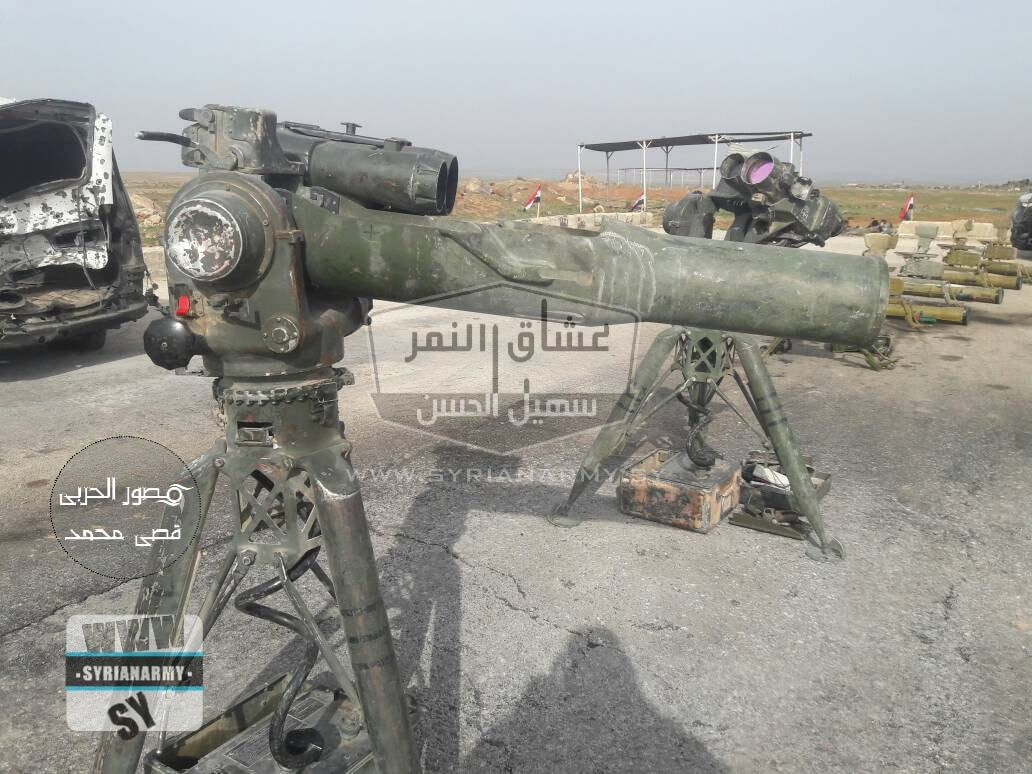

11.02.2016, Хувейз, провинция Хама. С учетом того, что на видео у черных TOW появлялся совсем не часто, три трофейных установки можно считать впечатляющим результатом.

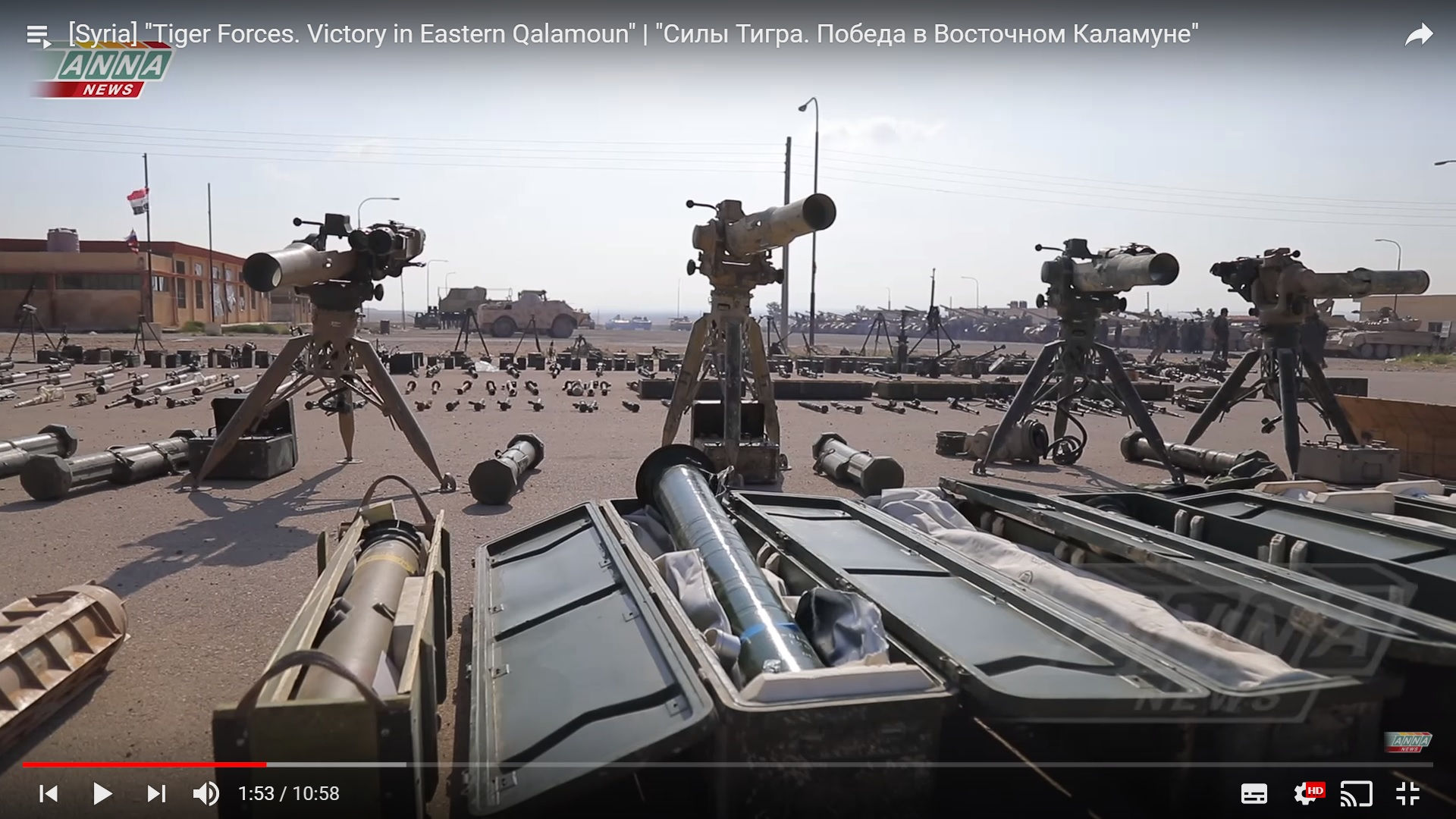

22.04.2018, Каламунский карман дал четыре комплектных трофейных установки и две траверсы. Значит было поставлено не менее шести, чтобы обеспечить подобную выкладку.

Далее Гутовский карман пополнил списки призов.



Фото

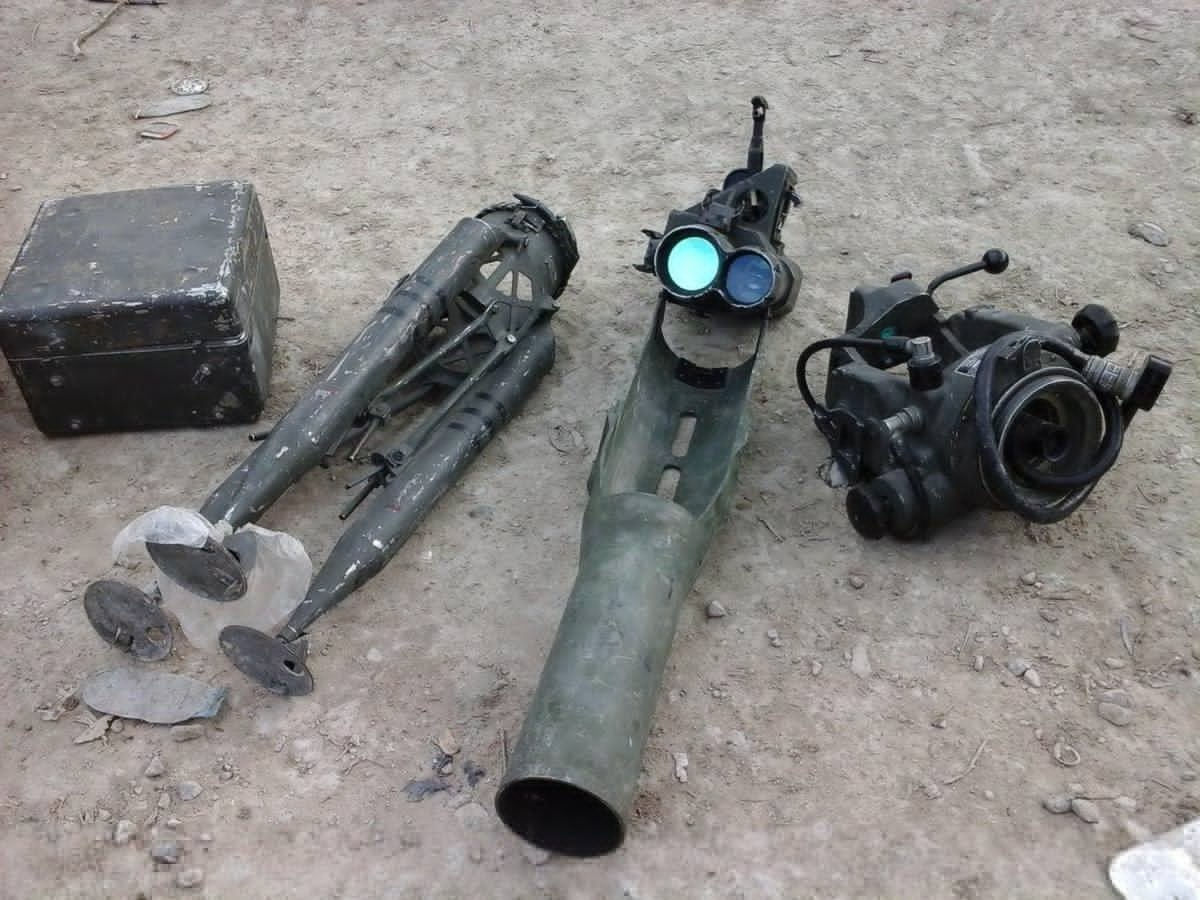

05.03.2018, деревня Райхан (Rayhan), восточная Гута. Жалко, что выкладка сделана так, что не видны те места, где чаще всего наносились тактические номера.

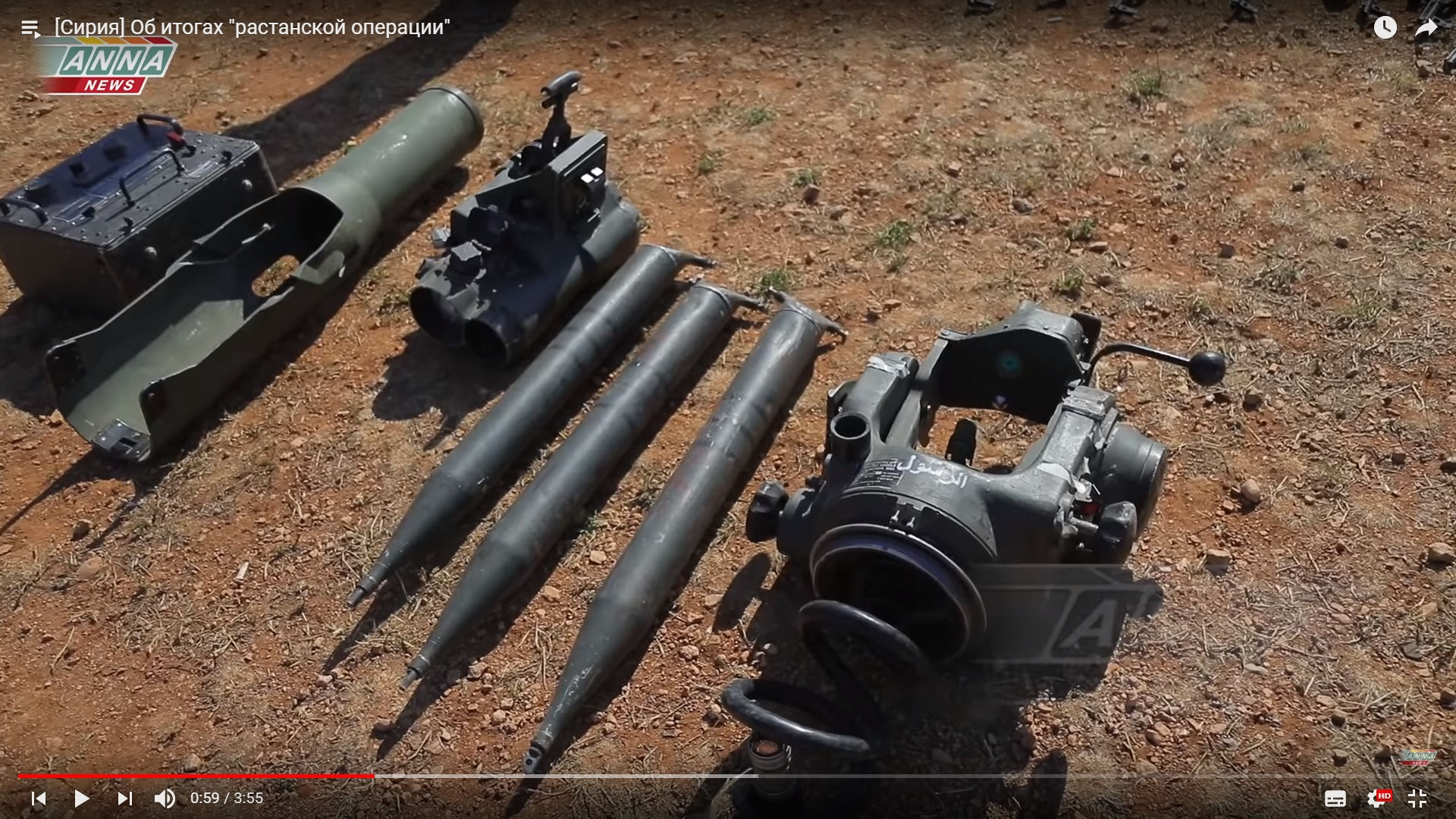

22.05.2018, Растанский карман подарил еще одну трофейную установку. Наибольшую загадку вызывает вопрос: кому и зачем понадобилось разбирать треногу?

Южный фронт оказался наиболее урожайным на трофеи TOW.

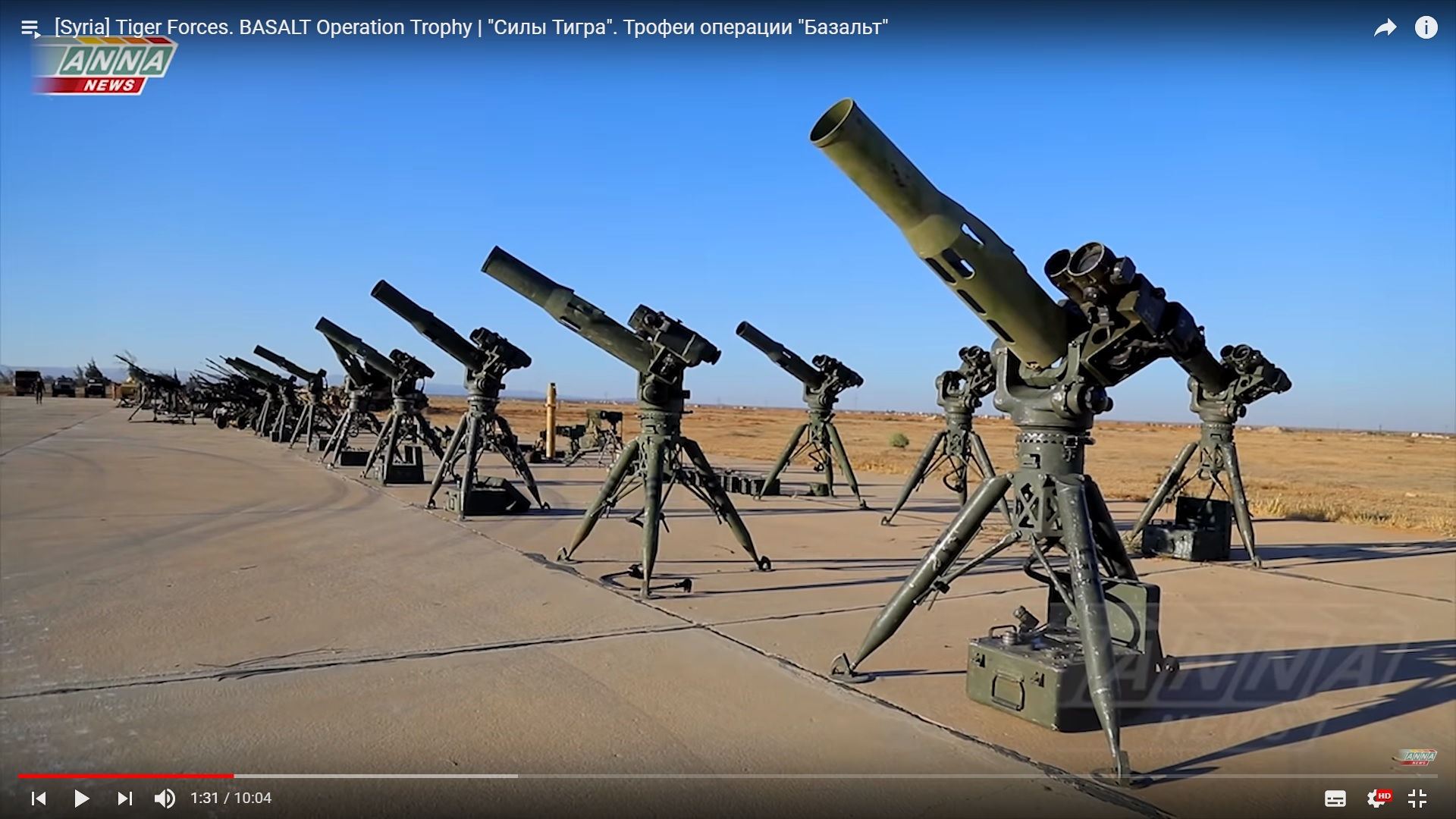

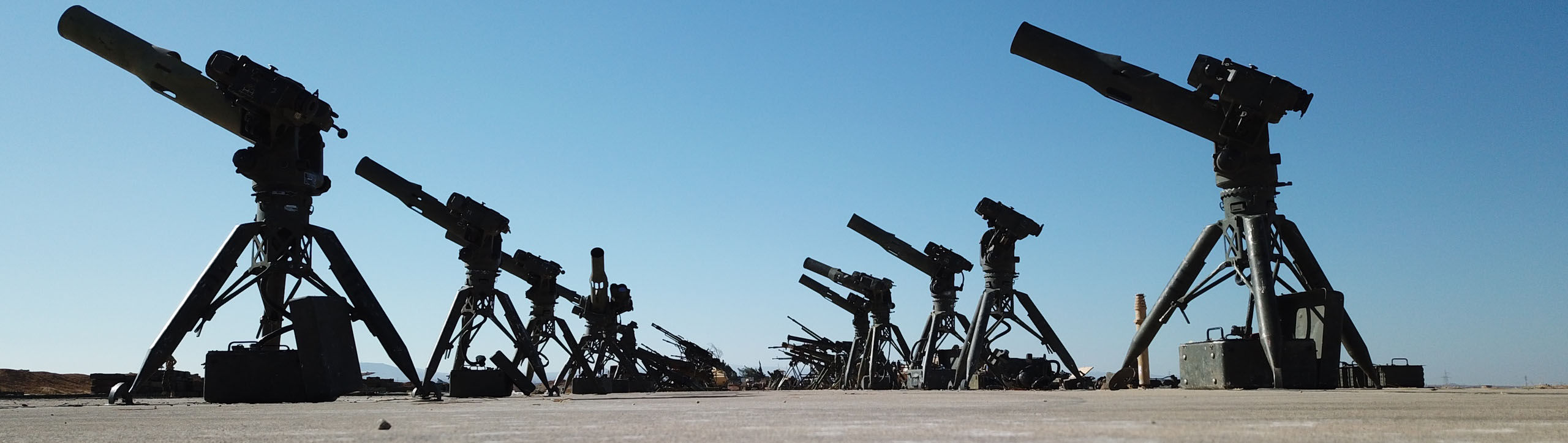

09.07.2018, большая выставка трофеев в Дераа. Подсчет по треногам дает цифру в 11 установок.





Кроме того, еще один прицел лежал в сумке рядом с выставленными установками.

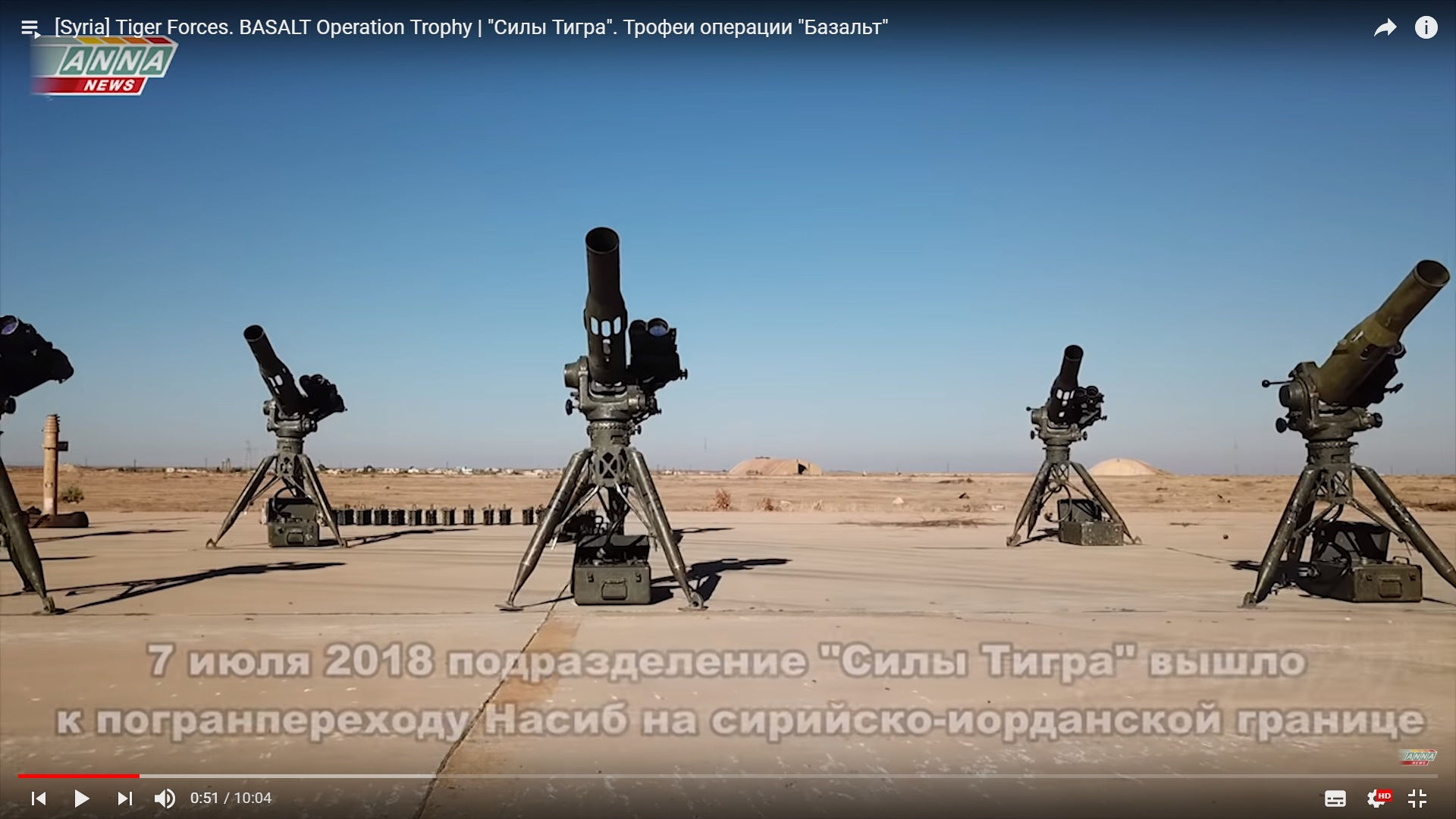

Характерно, что в качестве трофеев на 11 установок, было выставлено 16 аккумуляторных батарей.





Первоначально на этой площадке было выставлено семь установок.

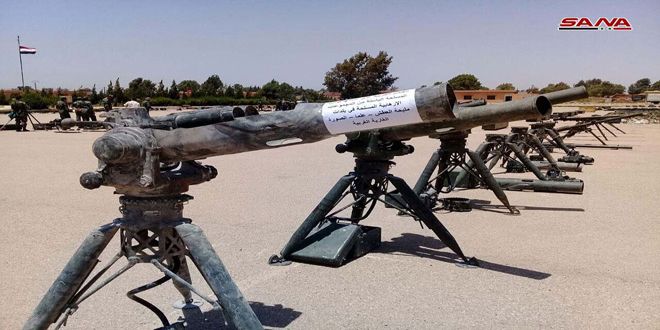

03.07.2018, площадка с трофеями в Дераа.

Тот факт, что позднее количество трофеев возросло до 11 штук, говорит о том, что установки собирали на площади по мере затрофеивания. Поэтому стоит это держать в голове, когда попадаются репортажи с трофеями из различных мест в провинции Дераа.

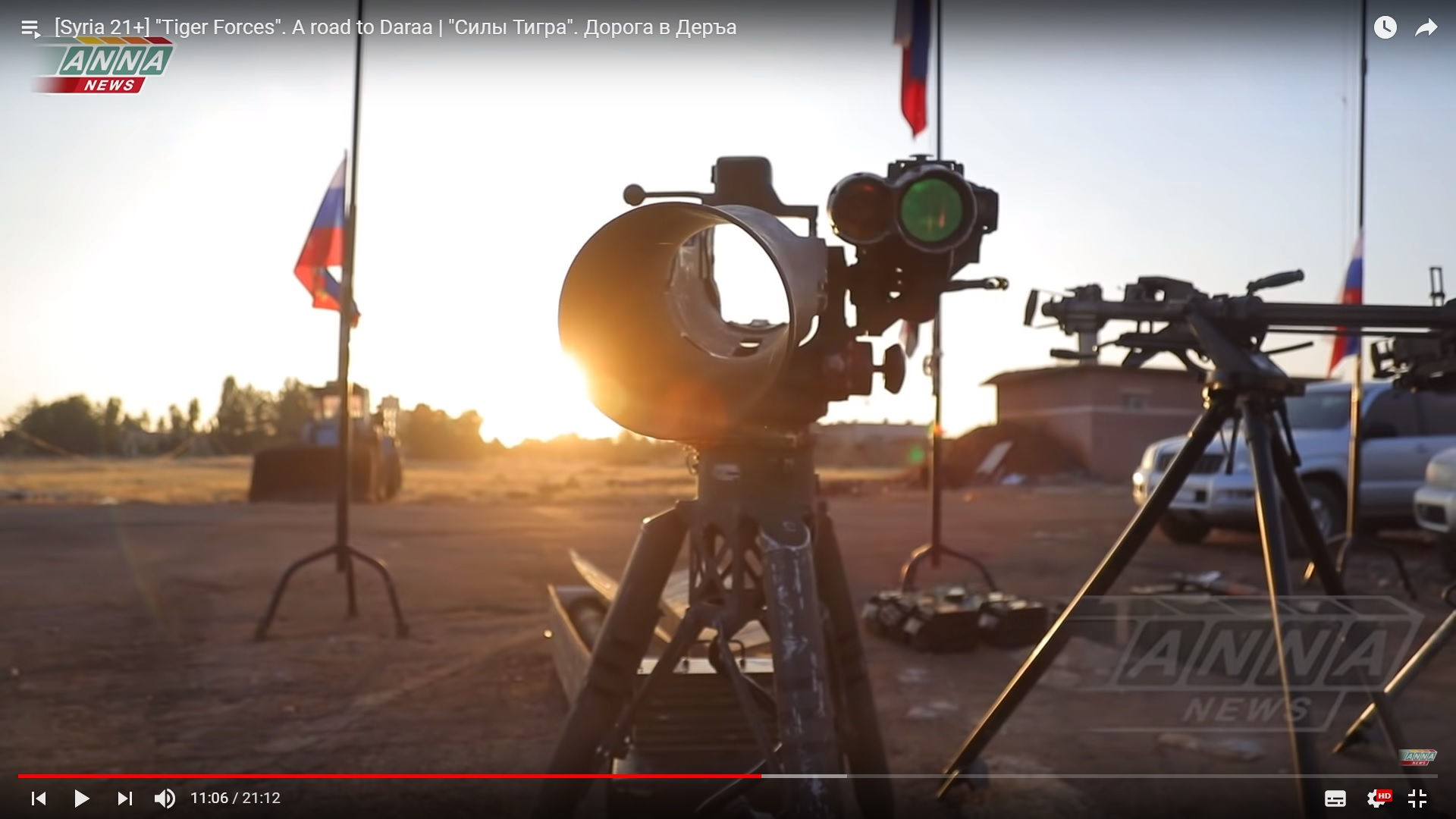

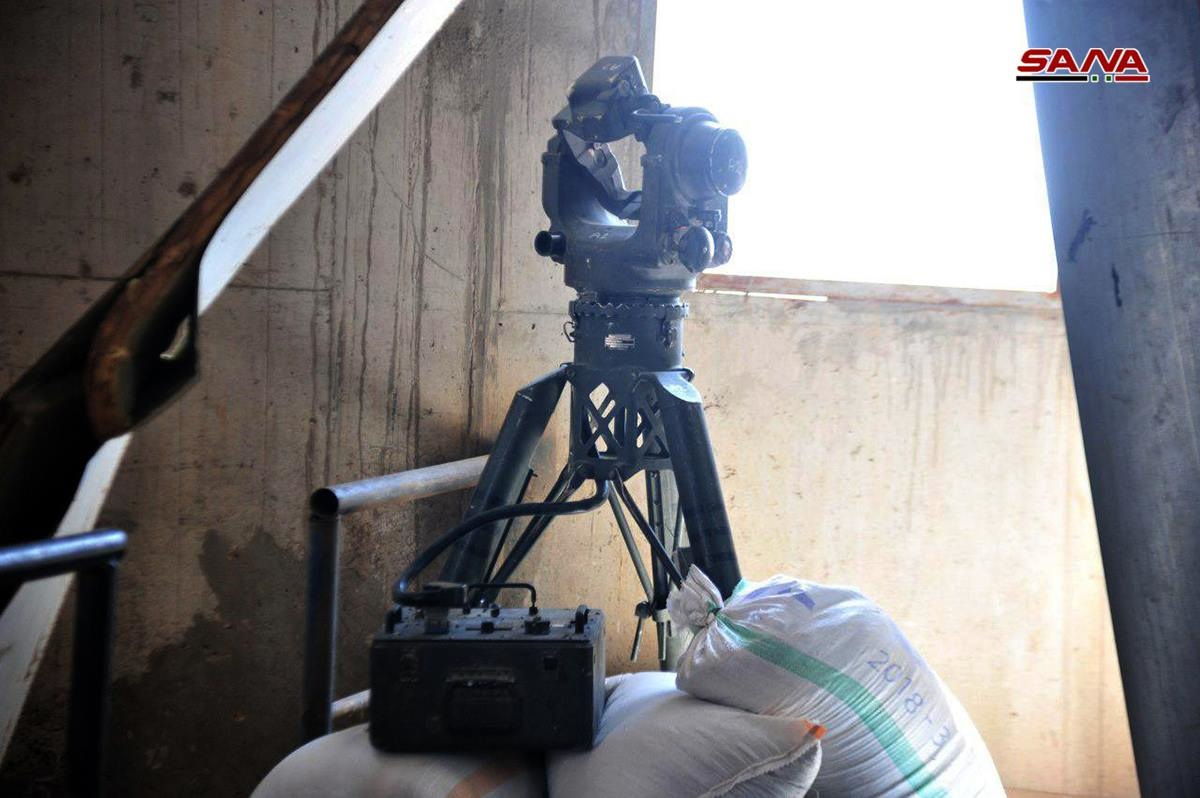

11.07.2018, Сейда, провинция Дераа. Еще один трофей из этой провинции. С учетом времени его затрофеивания он с большой долей вероятности не попал на выставку на площади.

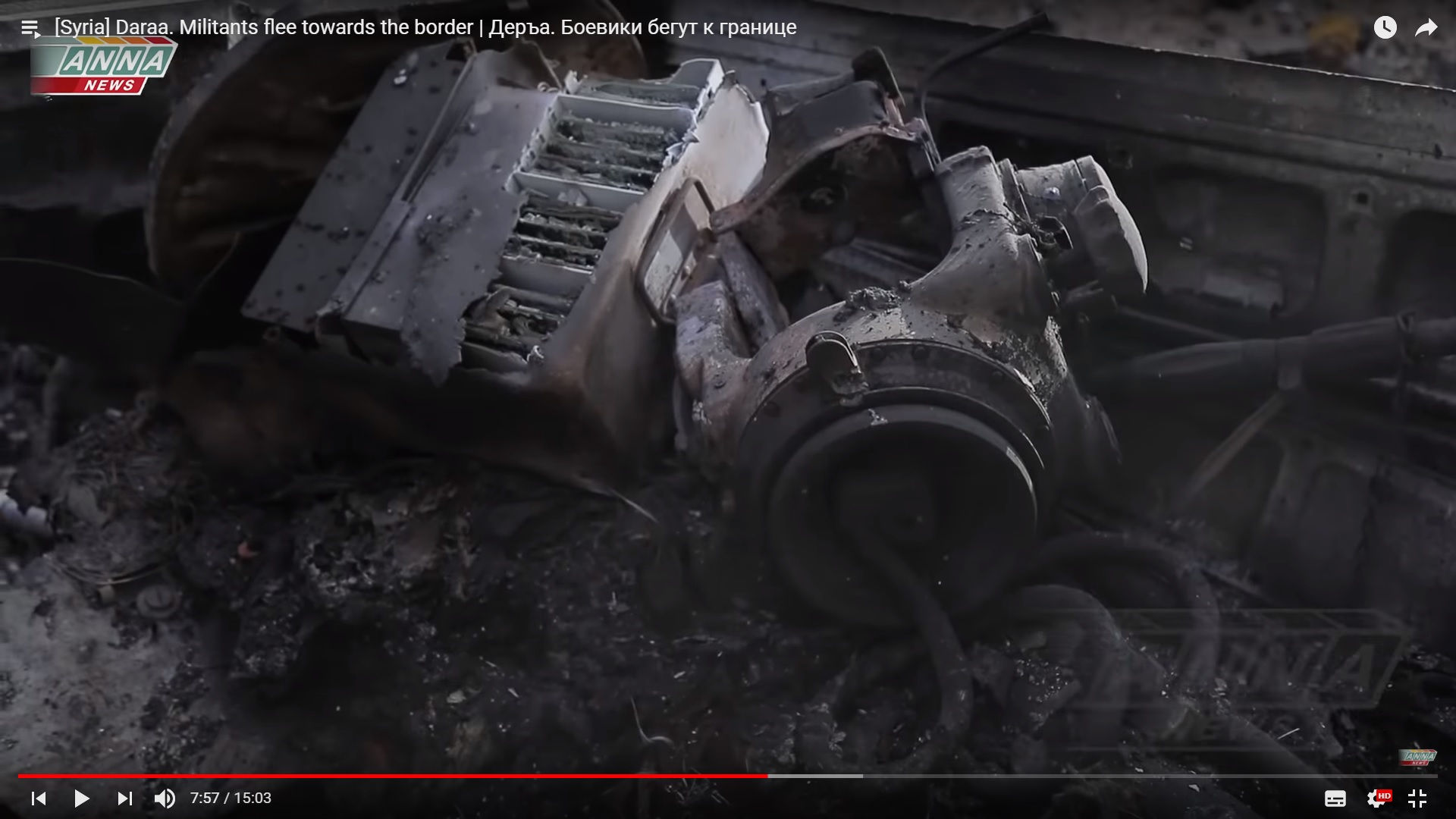

29.06.2018, аль Храк, провинция Дераа. А этот «трофей» точно остался на месте. Кстати, я был не прав, когда в первой части говорил о том, что большой размер блока MGS из-за того, что в нем есть встроенная кофеварка. Из этой фотографии однозначно видно, что никакой кофеварки там нет, дополнительный объем занимает обычный улей.

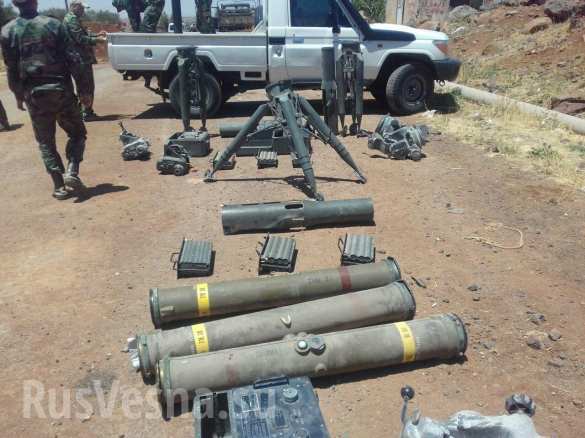

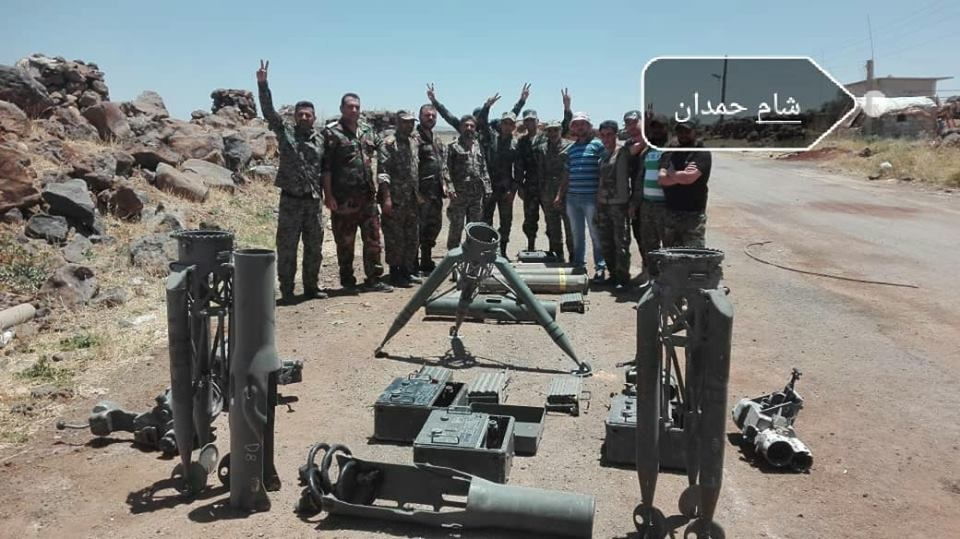

09.07.2018, провинция Дераа. Эти три установки из-под Бусры уже мелькали при анализе тактических номеров. С учетом времени появления, а также наблюдаемых номеров, есть основания полагать, что их тоже не было на площади.

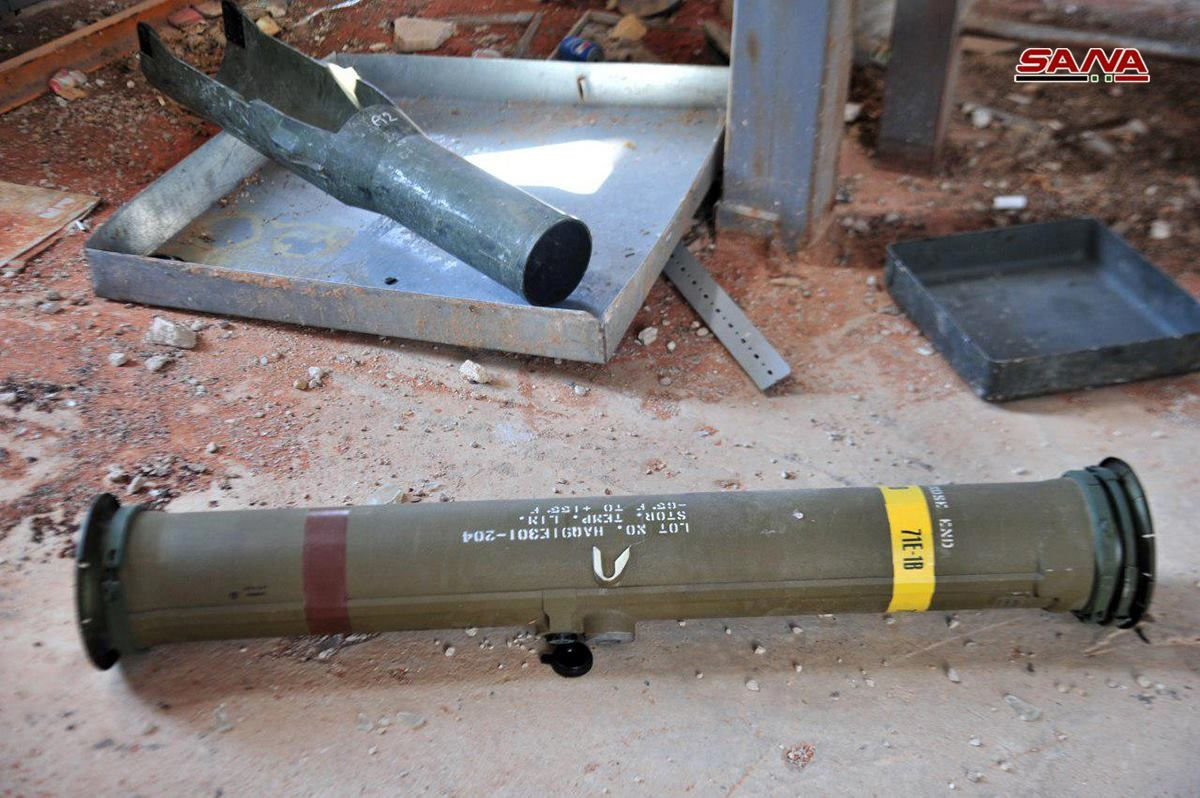

11.07.2018, Gharaz, провинция Дераа. Еще установка в копилку.

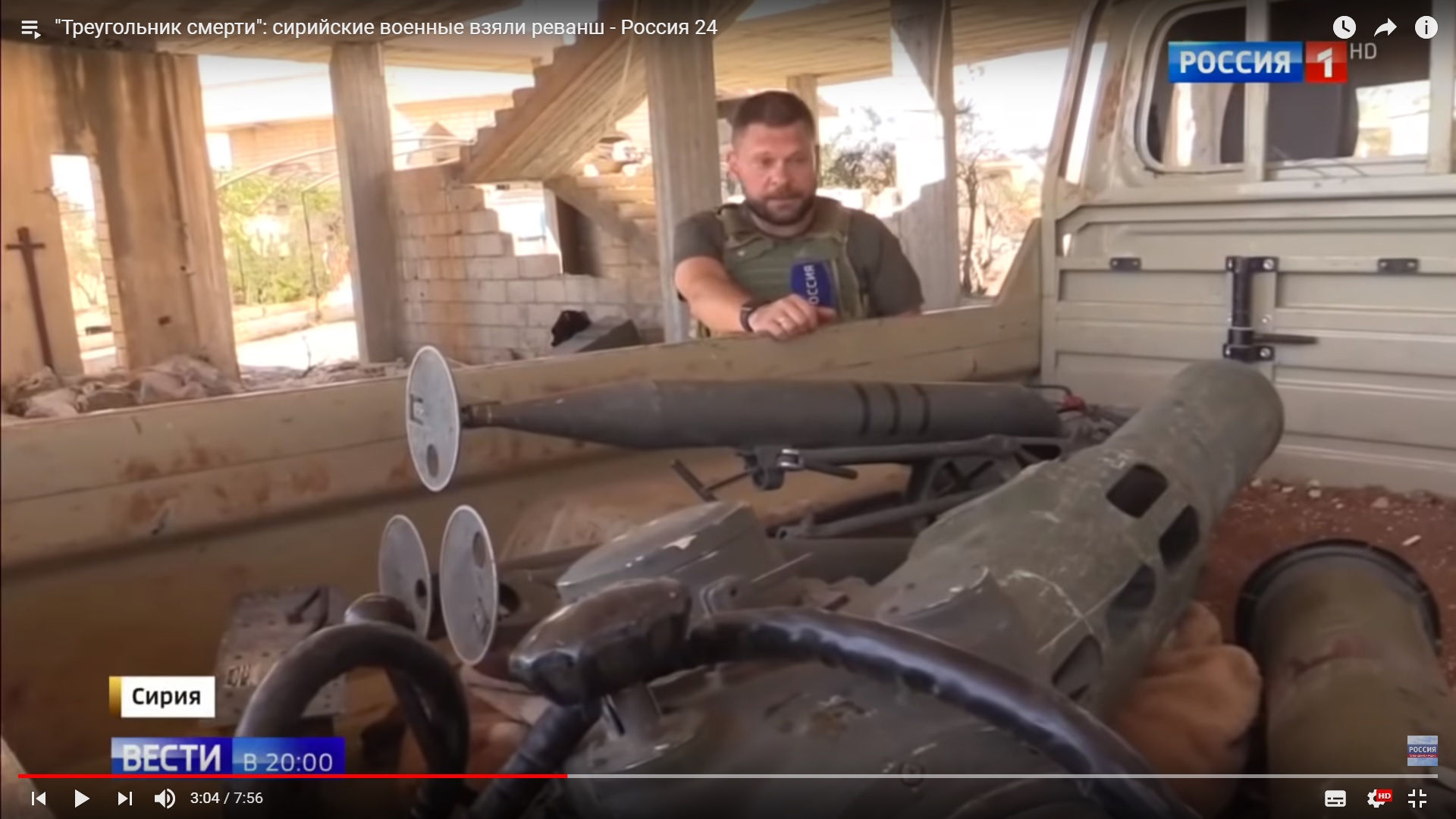

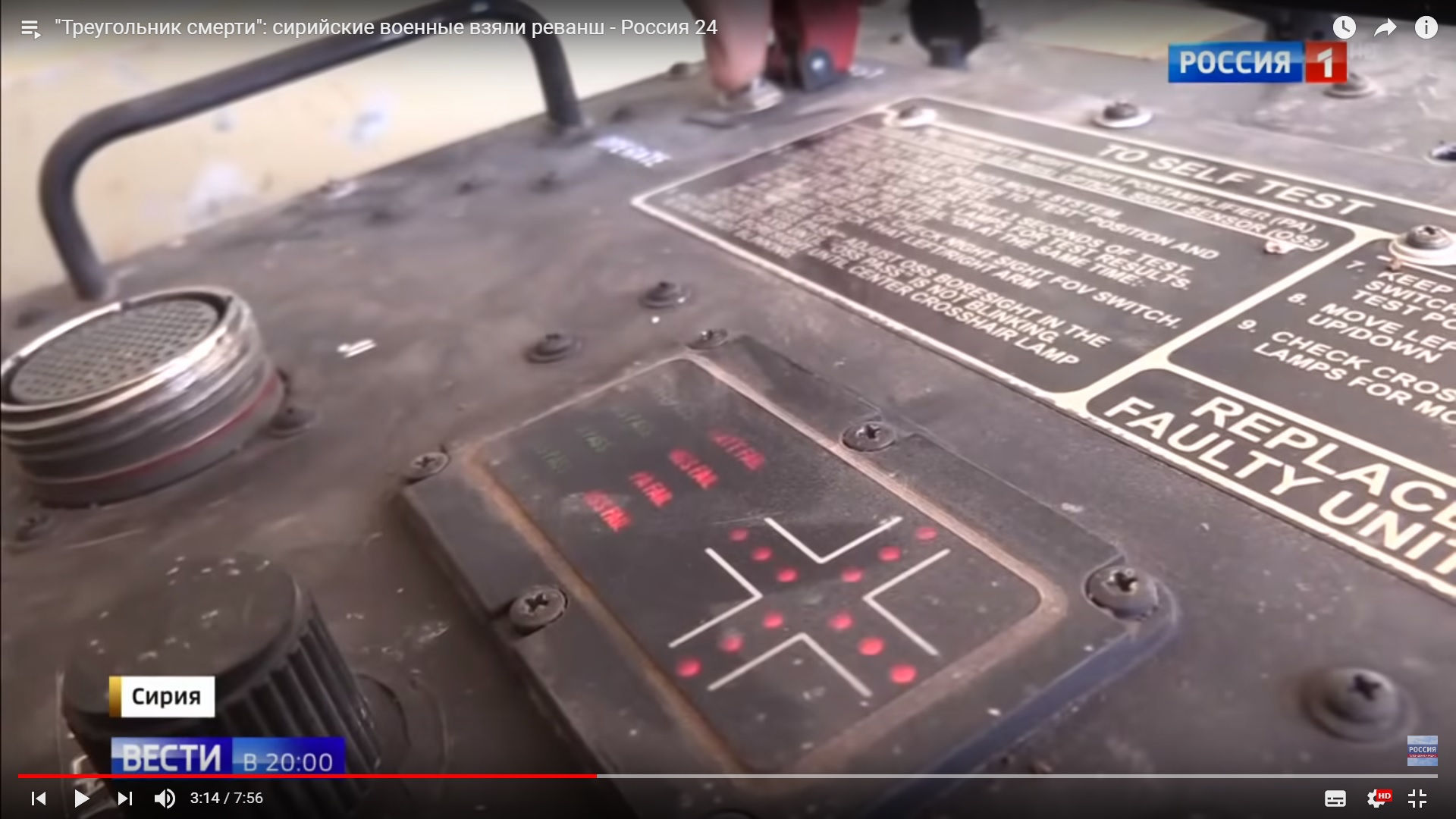

05.08.2018, «треугольник смерти», провинция Дераа. «Треугольник смерти» в долине реки Ярмук подарил еще одну установку. Считается, что ее бывшими владельцами были черные бармалеи.

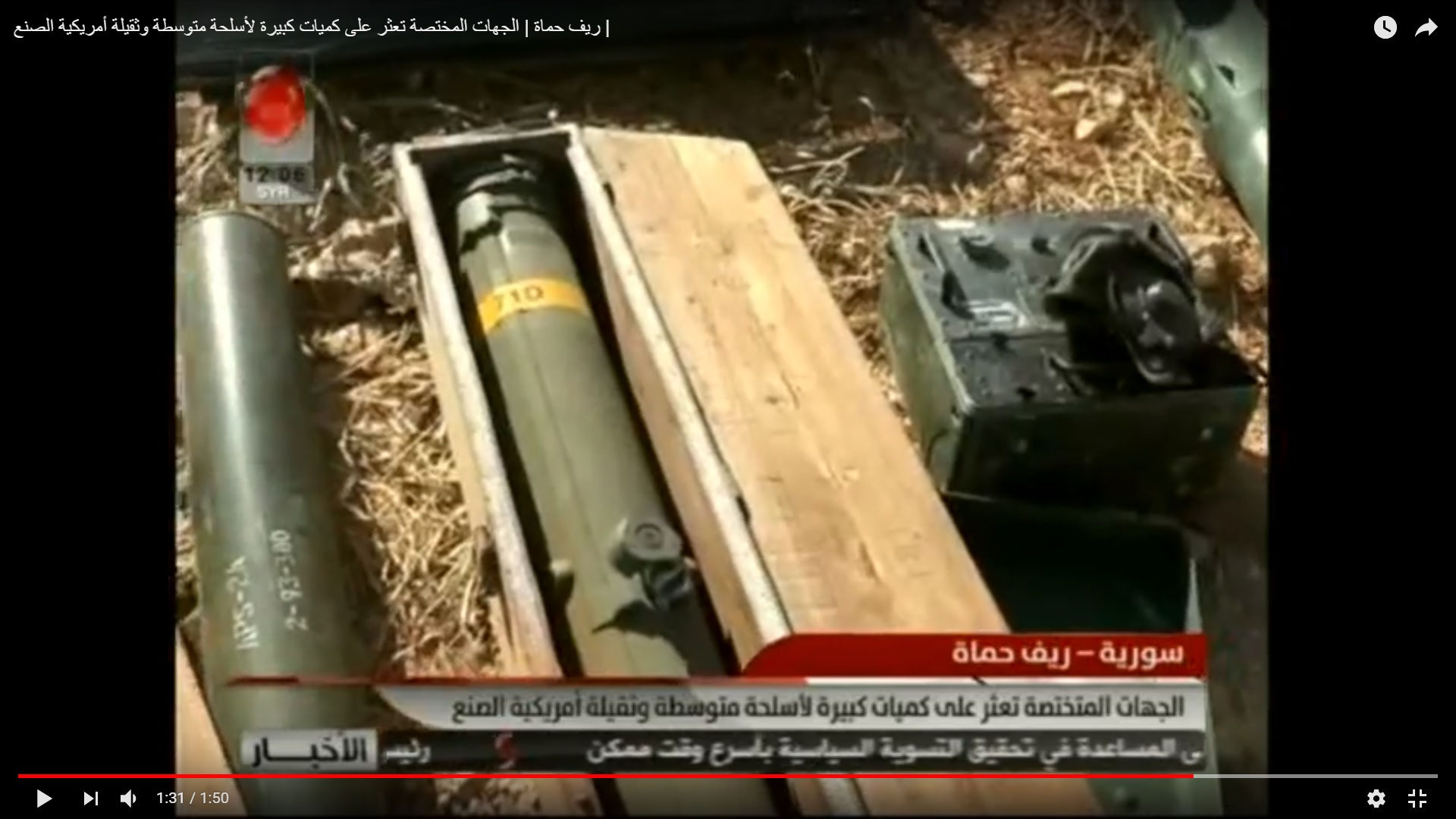

28.08.2018, провинция Хама. Раскопки шахт в провинции Хама дали еще один трофей: комплектную пусковую установку и ящик с пусковым контейнером.

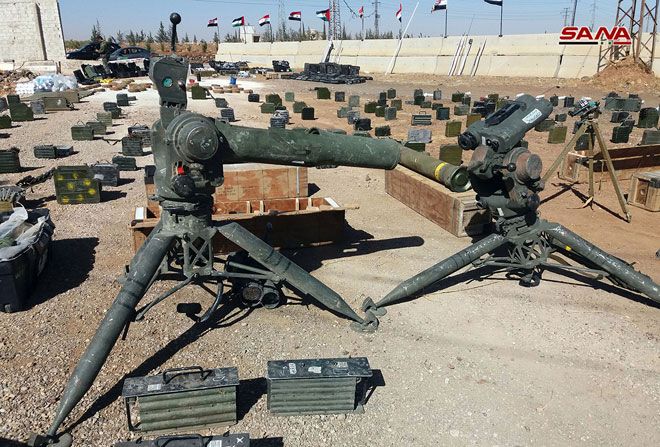

29.10.2018, провинция Кунейтра. А аналогичные мероприятия в Кунейтре принесли урожай из двух установок.

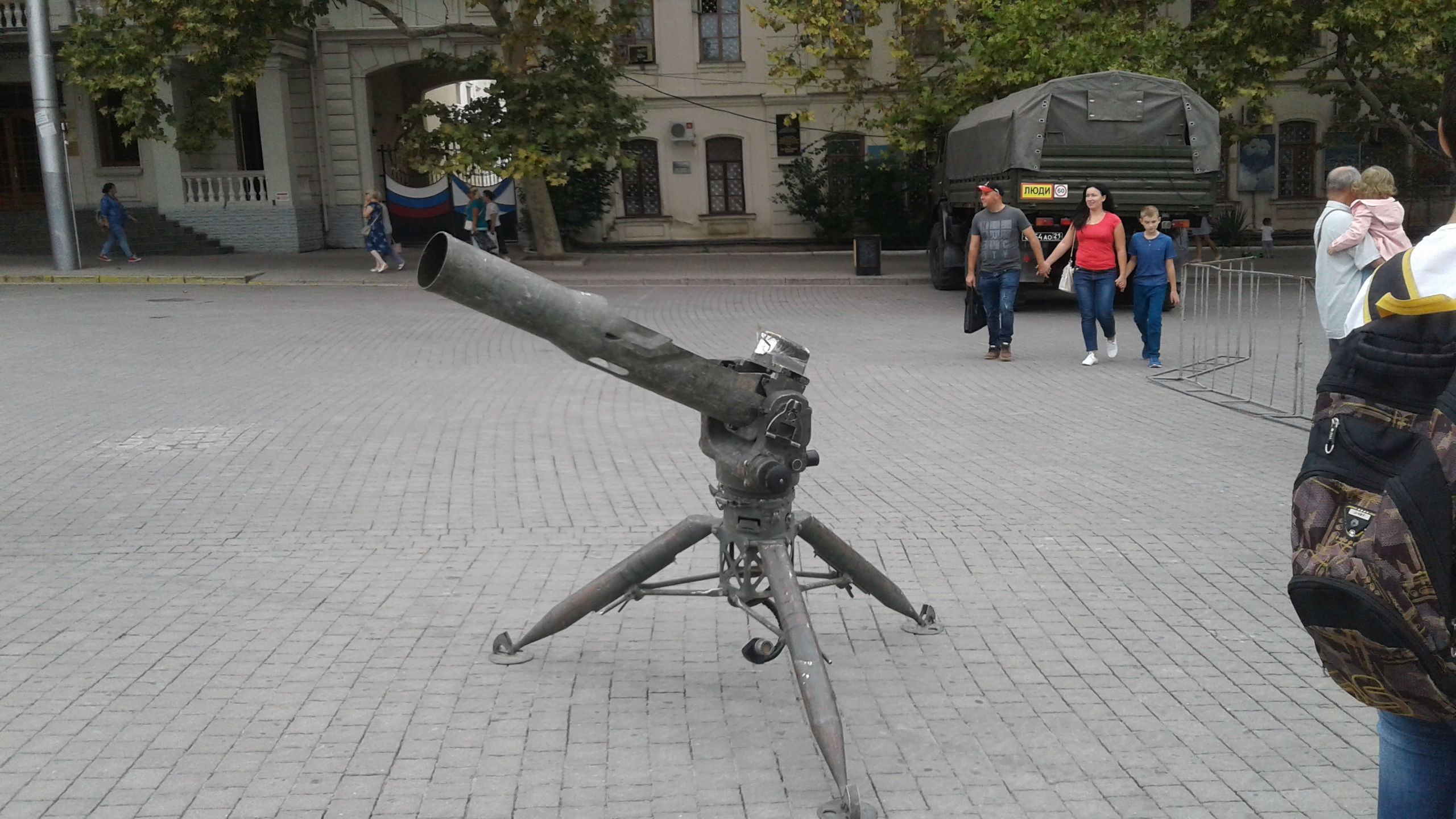

23.09.2018, выставка сирийских трофеев на площади Нахимова в Севастополее. Если с экспонатом в поезде-музее все понятно, то севастопольская установка с выставки "Патриот" все же под вопросом: она может быть как новым трофеем, так и одной из показанных ранее установок.

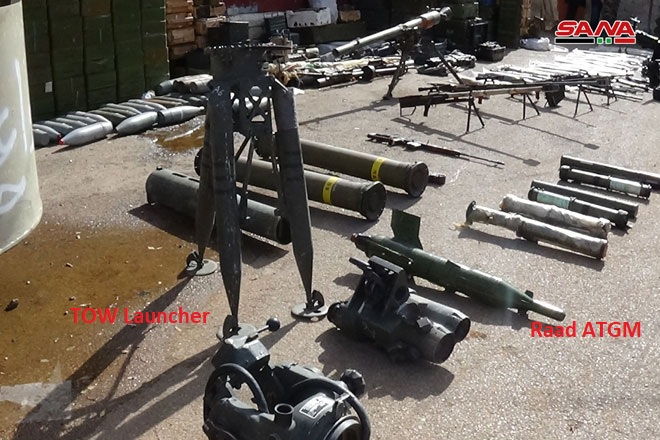

18.11.2018, север провинции Дераа, Yadudah. Еще одна установка из схрона.

В сумме это дает 36 установок (37 если добавить севастопольскую). С учетом того, что провинция Дераа внесла в копилку 22 установки, вполне обосновано допустить, что зачистка Идлиба может принести сравнимое количество трофеев. Таким образом, цифра подбирается к 59, что вполне сравнимо с количеством, установленным на основании анализа тактических номеров. Поэтому минимальную цифру поставок в 65 установок вполне можно считать подтвержденной перекрестными оценками.

В конце этой части коротко перечислены основные моменты, которые были установлены в ходе анализа материала по пускам.



В Сирию поставлялся TOW М220А2 без ночного прицела. В такой комплектации нет возможности для ночных пусков и увеличены шансы промаха в условиях дыма, пыли, сложных МУ. Разово мелькнула фотография с некомплектным ночником AN/TAS-4А, но тема поставки ночных прицелов развития не получила.

Батарейная сборка демонстрировала низкую надежность, что вынуждало расчет брать на позицию две или три штуки. Подобная проблема сохранялась на протяжении всего периода использования TOW в Сирии.

Батареи были не использованными, на формулярах о количестве циклов зарядки нет записей. Сами батареи были произведены в начале 90х годов, допустимый срок хранения и эксплуатации (5 лет) на них был превышен многократно.

На батареях при поставке были DD Form 1574, которые используются в логистической системе армии США для обозначения исправных материально-технических средств. Форма заполнялась с нарушениями: графа с указанием проводившего инспекцию подразделения не заполнялась.

На установках отсутствует требуемая мануалом наклейка о прохождении полугодового и годового обслуживания. Вместо нее использована DA Label 80, которая применяется для указания сроков поверки и калибровки измерительного оборудования. Данная форма была заполнена с нарушением требований: не указано подразделение, проводившее проверку и подразделение-собственник. Срок действия калибровки указывался не в предназначенных для этого графах.

Из дат поверок следует, что установки поверялись партиями. Из одной поверочной партии установки попадали как на север, так  и на юг Сирии. Самый ранний интервал между датой поверки и появлением на видео составил 2 месяца.

Практически у всех замеченных контрактов на выпуск модулей TOW датировка относится к семидесятым-восьмидесятым годам. У пусковой трубы самый ранний контракт датирован 1975 годом, у треноги – 1988 годом, у траверсы – 1983 годом, у прицелов – 1975 годом. На блоках MGS номеров контрактов не было, но использовавшийся NSN был присвоен в 1990 году. Получается, что блоки MGS были самым свежим модулем TOW, относящимся к первой половине девяностых, а остальные модули попадают в конец семидесятых – начало восьмидесятых годов.

На установках присутствуют надписи, характерные для использования материальных средств в армии США: о применении специальной краски (CARC) и о проведении войсковых модернизаций в ходе срока службы оборудования(MWO).

На установках замечен стикер R/LEAD, что свидетельствует о том, что данные установки когда-то были на хранении на складах Letterkenny Army Depot (LEAD).

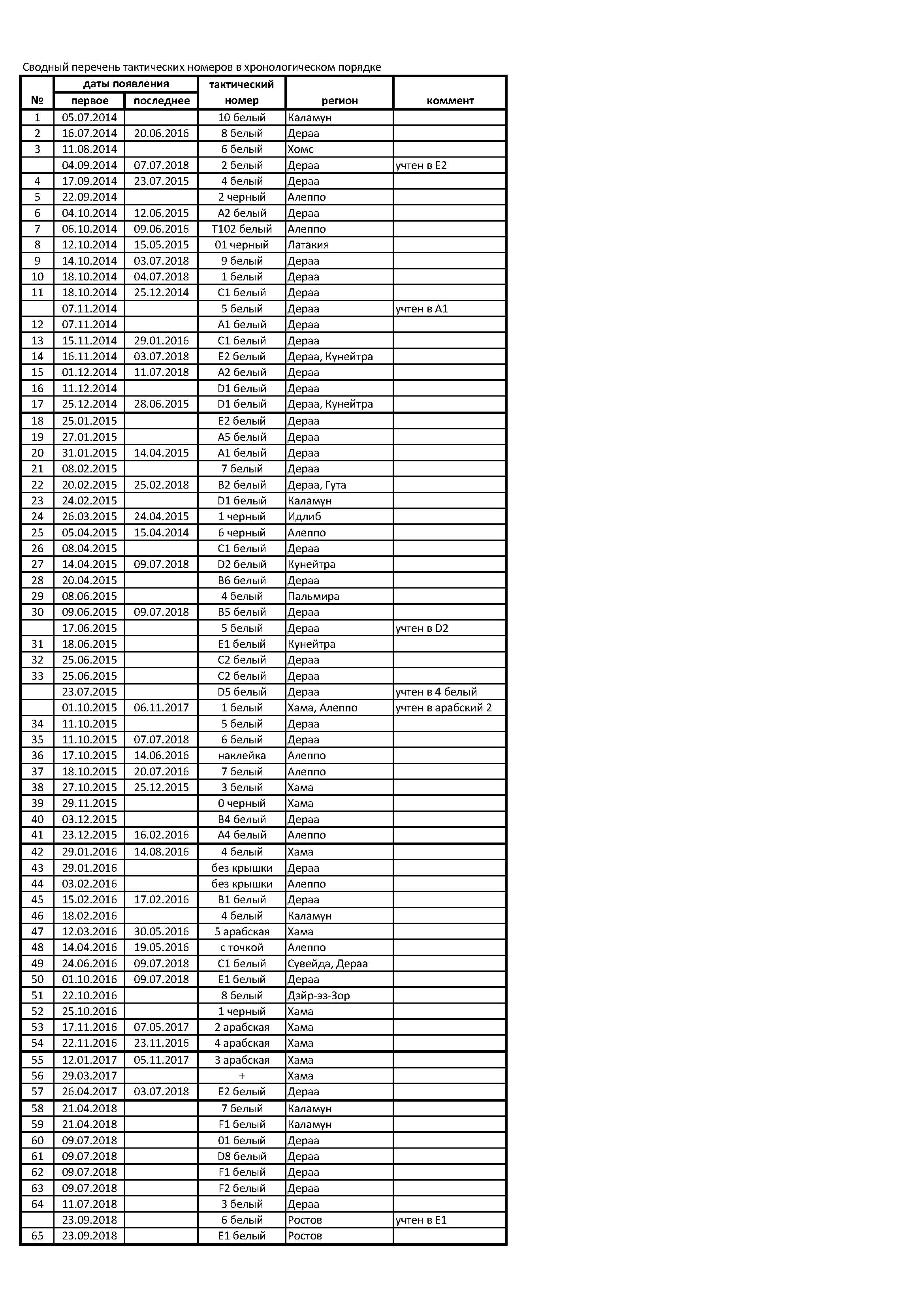

На установках в Сирии активно использовалась тактическая нумерация. По тактическим номерам количество поставленных в Сирию установок не менее 65. Исходя из наблюдений за тактическими номерами, не установлено переброски комплексов TOW с севера на юг (или с юга на север) Сирии, большинство установок применялись в более-менее постоянных ареалах.



П.С. Так как части появляются достаточно медленно, то я решил не ждать последней и «воздать по заслугам» всем тем, кто помог в подготовке материала уже в этой части. В первую очередь это те, кто снабжал «номерной базой»: АННА Ньюс, засветившие заметную долю номеров, другие информационные ресурсы, на которых удалось найти номер-другой, камрады с форума Лост Армор, оперативно снабдившие информацией о номерах на выставочных образцах или выкладывающие на ленту видео с пусками и трофеями. Нельзя не отметить усилия беспощадного «граммар-наци» - камрада Пан Жбан, зорко следящего за тем, чтобы процент ошибок во всех моих опусах не опускался ниже уровня среднего балла ЕГЭ по русскому языку. Ну и отдельно стоит поблагодарить админа сайта, который каждый раз помогает собрать мои простыни во что-то более-менее удобочитаемое.

П.П.С. А с учетом появления третьего подозреваемого в деле Скрипалей оставаться в тени более невозможно. Настало время выйти из сумрака. Сегодня мы все Бошировы. Ну а если не Бошировы, то хотя бы как минимум Петровы.
