Системы комплексы и средства РЭБ Украины

Система РЭБ ВСУ

Список сокращений:

• КОЭП - комплекс оптико-электронного противодействия
• РЭЗ - радиоэлектронная защита
• РЭБ - радиоэлектронная борьба
• РЭР - радиоэлектронная разведка
• РЭП - радиоэлектронное подавление
• ТТХ - тактико-технические характеристики
• ФРЧ - фиксированная рабочая частота
• ППРЧ - псевдослучайная перестройка рабочей частоты
• СНРС - спутниковая радионавигационная система
• ДРЧ - диапазон рабочих частот
• КРУ - командная радиолиния управления

Навигация по статье:

1. Комплекс РЭП "Лиман"
2. Комплекс РЭБ "Мандат-Б1Э"
3. Система подавления радиолиний управления "Гарант"
4. Система "Буковель-АD"
5. Комплекс РЭБ «Анклав»
6. Мобильный многофункциональный комплекс «Полонез»
7. Комплекс РЭБ «Нота»
8. Комплекс РЭБ «Хмара-2» («Облако-2»)
9. Комплекс РЭБ «Хортица-Р»
10. Носимая станция РЭБ RIFF-P
11. Станция РЭП «Джаммерган-3»
12. КОЭП "Каштан-3"
13. Система РЭЗ "Омут"

“Лиман”

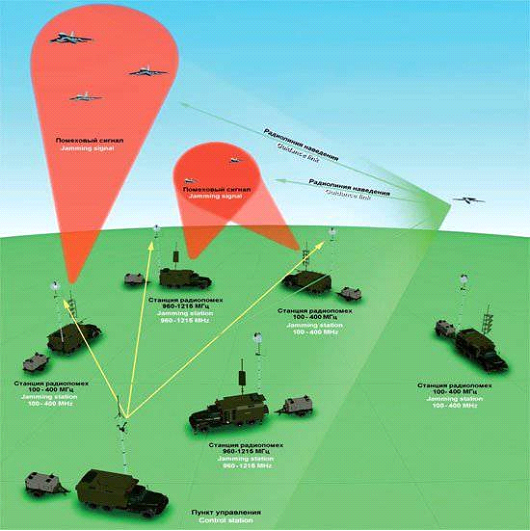

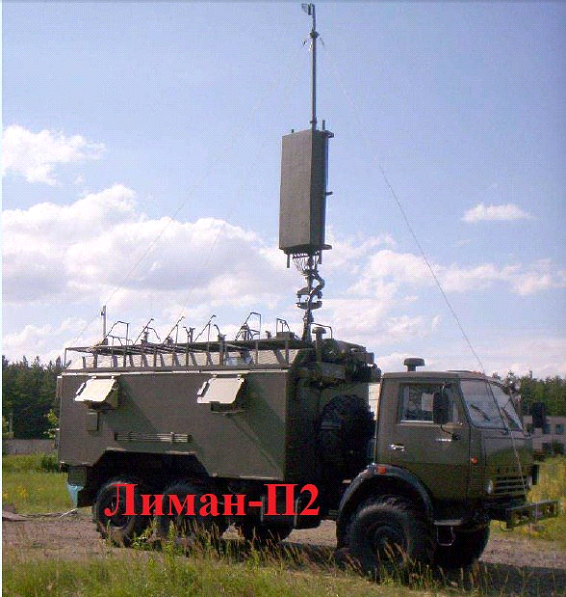

Мобильный комплекс радиоподавления линий управления авиацией "Лиман": предназначен для радиоподавления линий управления авиацией в диапазонах частот 100-400 МГц и 960-1215 МГц. Состоит из пункта управления – изделия "Лиман-ПУ" и станций помех – изделий "Лиман-П1" и Лиман-П2" общим количеством до 12 единиц.

Виды работы комплекса:

• автономный;
• централизованный;

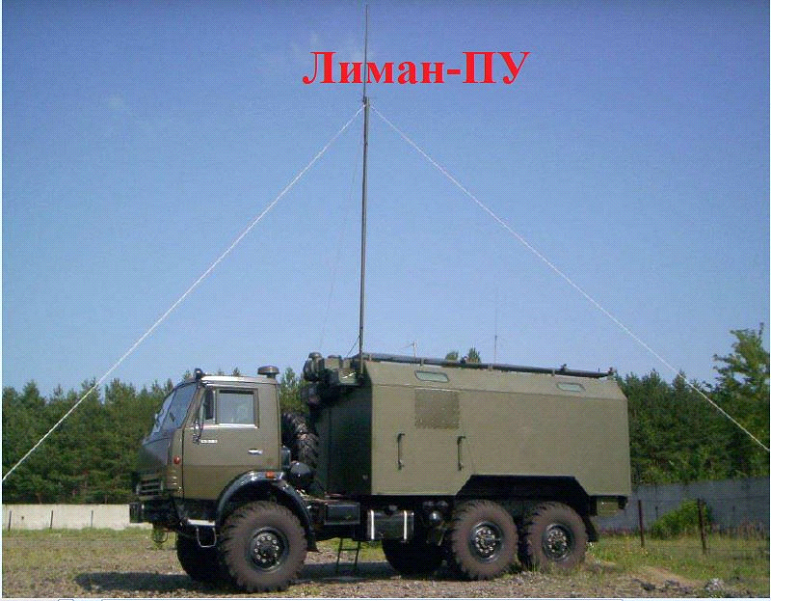

• по командам пункта управления комплекса "Лиман-ПУ".

Режимы работы комплекса:

• пассивный,
• активный.

В пассивном режиме осуществляется обнаружение радиолиний - объектов подавления посредством обнаружения радиосигналов, измерения их параметров (анализа) и классификации (определения принадлежности к радиолиниям – объектам подавления). В активном режиме комплекс излучает помеховые сигналы на обнаруженных частотах.

Тактико-технические характеристики:

• Диапазоны рабочих частот:
  • "Лиман-П1" 100-400 МГц;
  • "Лиман-П2" 960-1215 МГц.
• Дальность подавления до 200 км.
• Дальность обнаружения воздушных пунктов управления и станций дальнего радиолокационного обнаружения до 450 км.

Комплекс обеспечивает автоматический анализ и определение параметров радиосигналов; классификацию радиоизлучений и селекцию объектов радиоподавления; выбор вида и параметров помеховых сигналов; формирование помеховых сигналов радиосетям.

“Мандат”

Комплекс помех средствам радиосвязи "Мандат-Б1Э".

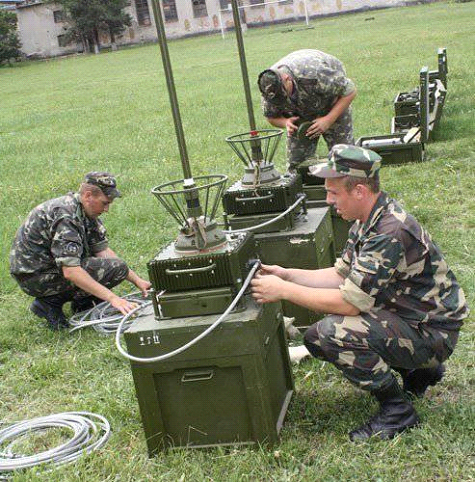

Данный комплекс является украинским, а точнее Донецким (в 2014 году часть конструкторской документации из ПАО «Топаз» была вывезена на КП «НПК «Искра») продолжением линейки советского комплекса РЭБ Р-330 «Мандат».

Назначение - подавление наземных каналов связи с фиксированными рабочими частотами любых видов модуляции и со скачкообразно изменяющимися частотами в диапазонах КВ и УКВ посредством постановки прицельных по частоте и времени, а также заградительных радиопомех.

Принят на вооружение в 2014 году. Производство было налажено в Запорожье. В октябре 2017 года пресслужба ГК «Укроборонпром "сообщила, что КП «НПК "Искра" успешно освоило производство изделий из состава комплекса препятствий Р-330УМ» Мандат-Б1Э " и отгрузило первые две станции для выполнения задач по назначению в всу. В 2020 году хохлы говорили о его глубокой модернизации, с целью "вывести в конкурентоспособность с мировыми аналогами" в частности, с французской TRC.

Диапазон рабочих частот составляет от 1.5 до 1000 МГц.

Комплекс способен вести радиоразвдеку в интересах РЭБ. Обеспечивает одновременное эффективное подавление до 80 линий радиосвязи с фиксированной рабочей частотой или до 6 сетей с псевдослучайной перестройкой рабочей частоты в зоне 60 км по глубине и 90 км по фронту.

Полный состав комплекса "Мандат-Б1Э" включает два поста и станцию разведки. В состав комплекса входят:

• Р-330 РД - автоматизированная станция разведки КВ, УКВ диапазонов - 1 шт.
• Р-330 КВ1 - автоматизированная станция помех КВ диапазона - 2 шт.
• Р-330 УВ1 - автоматизированная станция помех УКВ1 диапазона - 2 шт.
• Р-330 УВ2 - автоматизированная станция помех УКВ2 диапазона - 2 шт.

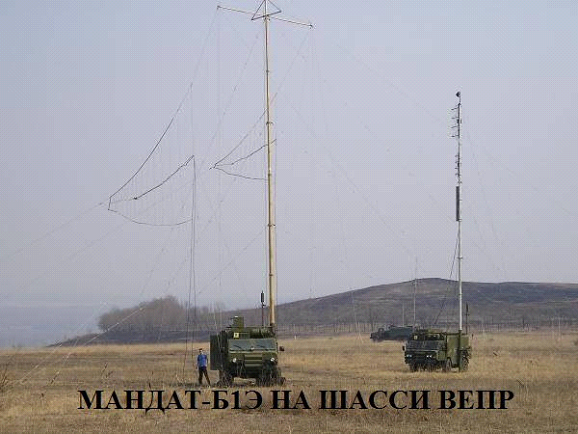

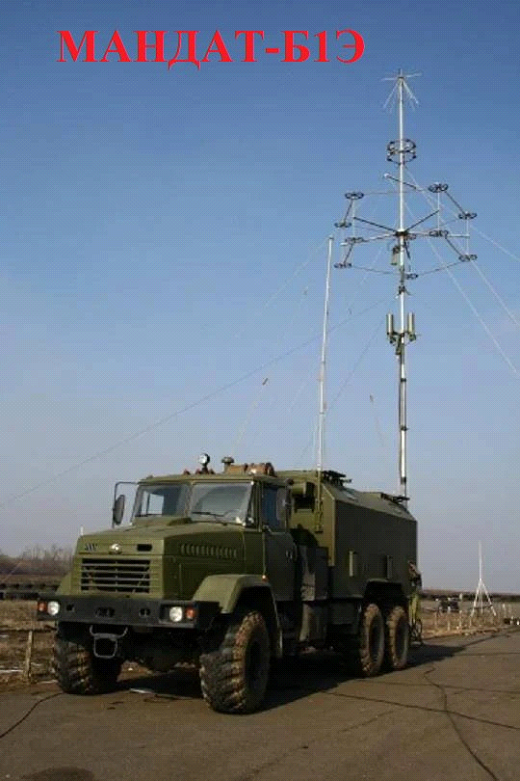

Станция "Мандат-Б1Э" устанавливается на автомобильном шасси типа КрАЗ, также есть вариант установки станции на колёсном бронированном шасси "Вепр".

“Гарант”

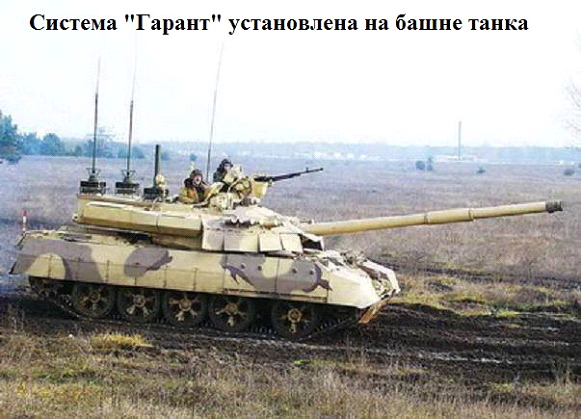

Система подавления радиолиний управления "Гарант" предназначена для радиоподавления различных радиотехнических средств:

• каналов радиосвязи стационарных,
• мобильных и носимых радиостанций,
• приемных трактов радиотелефонов сотовых систем связи,
• а также для защиты подвижных средств (движущихся колонн и одиночных транспортных средств) и стационарных объектов путем предотвращения радиоуправляемого подрыва взрывных устройств (мин, фугасов и др.).

Разработана на основе и с учетом опыта эксплуатации подобного по назначению изделия, которое использовалось украинским миротворческим контингентом на Ближнем Востоке.

ТТХ:

• Диапазон частот излучения помехи – 20 – 2500 МГц;
• Вид помехи – широкополосная заградительная;
• Суммарная выходная мощность помехи – 230 Вт;
• Дистанция радиоподавления (в зависимости от параметров подавляемой радиолинии) – 75 – 5000 м;
• Потребляемая мощность – 1 кВт;
• Напряжение питания – 11,5 – 14 В.

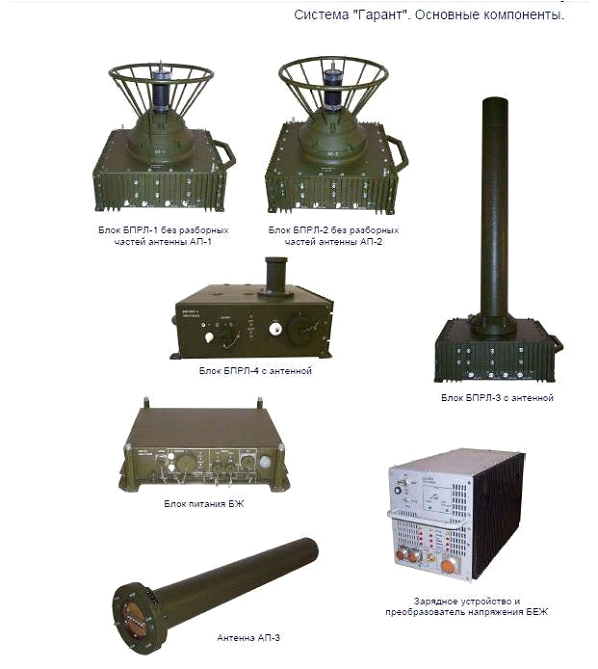

Система "Гарант" состоит из 4-х блоков радиоподавления БПРЛ-1, -2, -3, -4. Каждый из блоков БПРЛ-1, -2, -3 состоит из 4-х передатчиков помех и одной высокоэффективной широкополосной антенны с круговой диаграммой направленности в горизонтальной плоскости. Блок БПРЛ-4 состоит из одного передатчика и одной антенны. Всего система включает 13 передатчиков (диапазон частот излучения помехового радиосигнала разбит на 13 литер) и 4 широкополосные антенны.

“Буковель-AD”

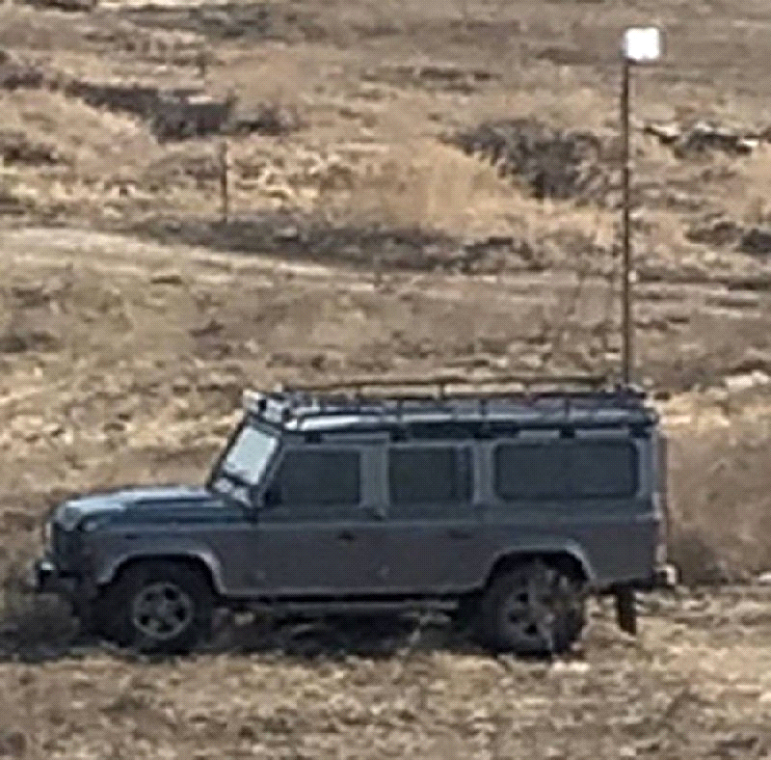

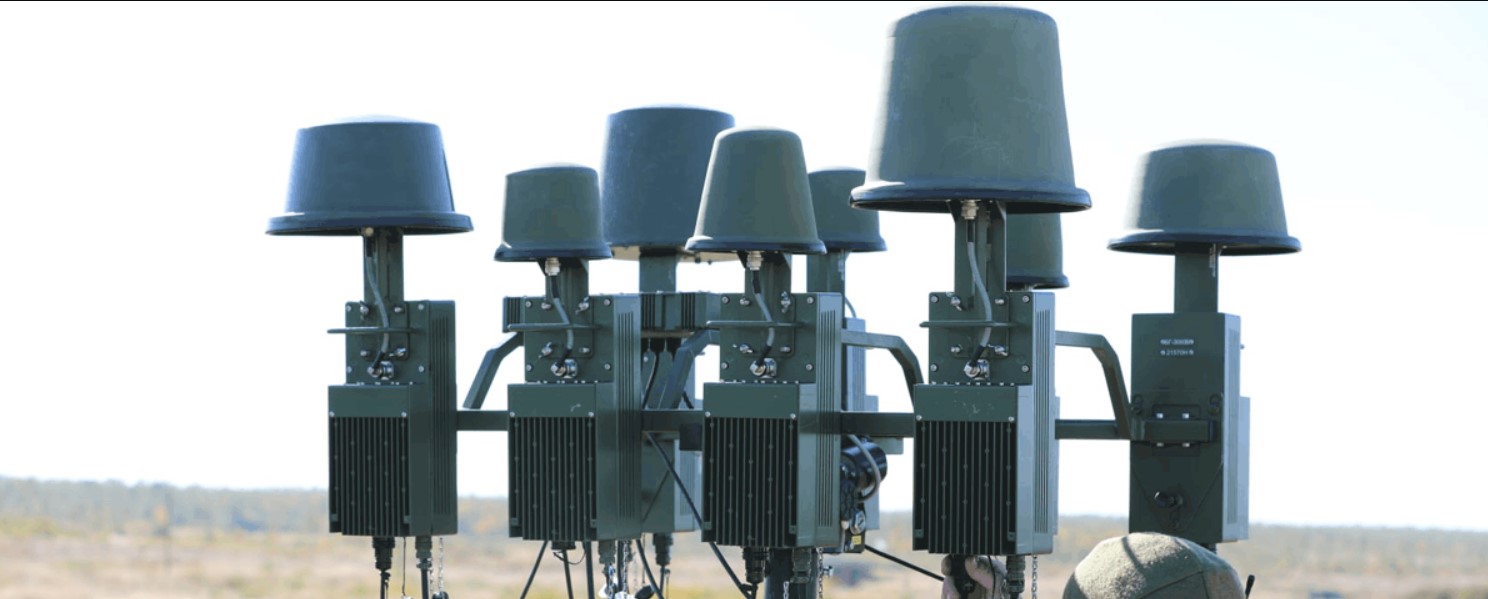

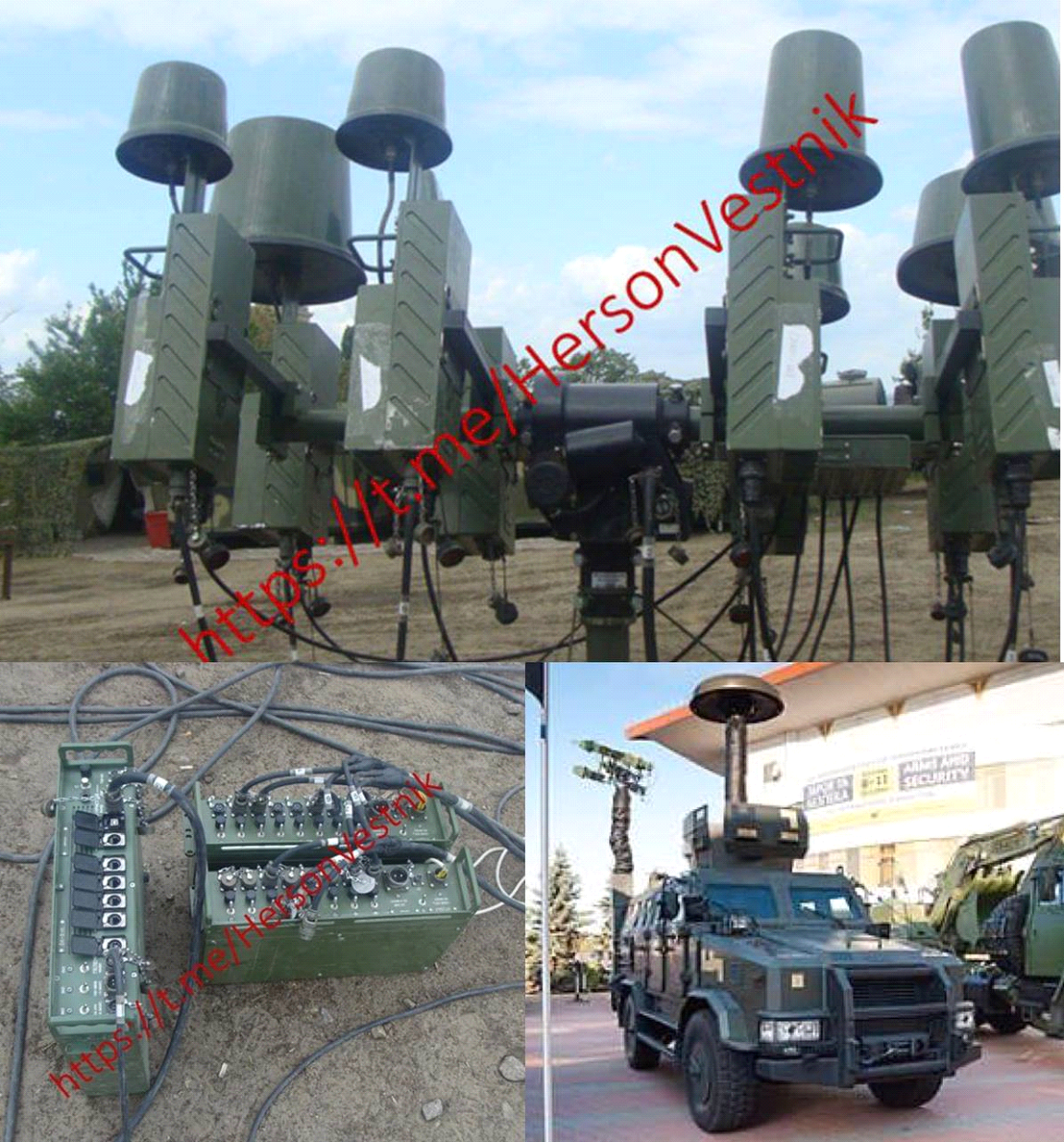

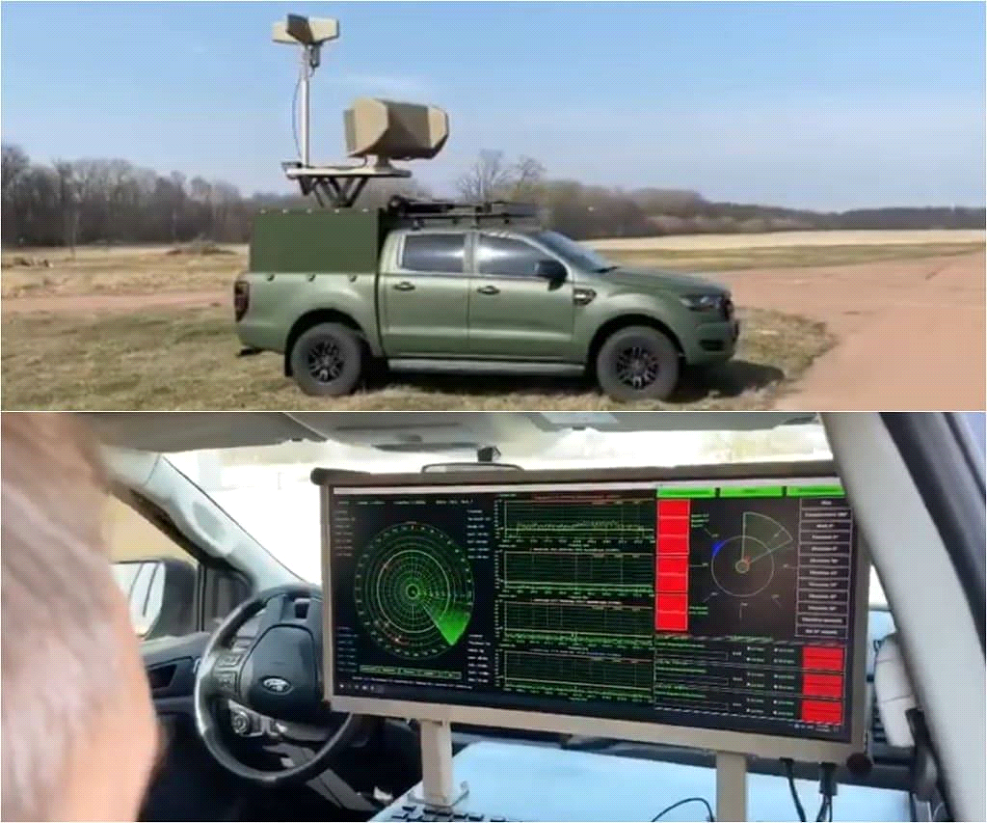

Система «Буковель-АD» - предназначена для раннего обнаружения БЛА противника и полного блокирования сигналов передачи данных, управления и навигации (GPS / ГЛОНАСС). Ключевым элементом этого решения является наземная станция, состоящая из модулей обнаружения, управления и генерации помеховых сигналов. Станция может монтироваться как на машине повышенной проходимости, так и на треноге, и способна эффективно работать на расстоянии до 15 км, что вполне достаточно как для прикрытия складов, так и любых других объектов на линии соприкосновения. Особенностью комплекса является блок генерирования ложных сигналов управления, которые увеличивают вероятность потери управляемости БЛА.

Диапазон рабочих частот, МГц:

• каналы спутниковой радионавигационной системы (СРНС): 1200 - 1270, 1540 - 1630;
• каналы управления (телеметрии) БЛА: 380 - 480, 880 - 940, 2290 - 2510;
• каналы передачи данных БЛА: 380 - 480, 850 - 970, 990 - 1310, 3390 - 3620.

Выходная мощность: 6х20 Вт.

Дальность постановки помех, км:

• каналы СРНС до 17;
• каналы управления и телеметрии до 10.

Вначале своего производства монтировались на шасси пикапа L-200. В принципе, может быть полустационарным и перевозиться на любом автомобиле в ящиках. Проходила информация, что поставлялись в Марокко.

“Анклав”

Разработан до 2014 г. предприятием ХК «Укрспецтехника», которое одним из первых и достаточно давно занималось именно этой тематикой.

«Анклав» предназначен для создания помех для приемников, работающих на частотах навигационных систем ГЛОНАСС и GPS. Со временем комплекс был обновлен и усовершенствован с учетом применения в зоне боевых действий на востоке Украины и на сегодня «Анклав» уже способен создавать помехи и для каналов управления и телеметрии, которые используются в БЛА и высокоточном вооружении.

Радиус действия «Анклава» составляет до 40 км при применении направленных антенн и до 20 км - при использовании ненаправленных антенн. Комплекс «Анклав» обеспечивает подавление сигналов в общем диапазоне частот от 400 до 2500 МГц. Во время функционирования комплекса, оператор БЛА теряет возможность управлять им и передавать сигналы управления. «Анклав» эффективен при применении для прикрытия стационарных военных объектов.

В арсенале ХК «Укрспецтехника» также и уменьшенная, более компактная версия комплекса постановки помех - «Анклав-Малыш». Визуально она значительно меньше, чем ее предшественник. Имеет в два раза меньше антенн для передачи сигналов подавления, а также вес около 15 кг. При этом время непрерывной автономной работы выросло с 2 до 6 часов. Данная версия «Анклава» была разработана по заказу украинских силовиков для применения в городских условиях.

Диапазон рабочих частот, МГц:

• 1200 - 1270;
• 1540 - 1630.

Мощность: 20 Вт.

Дальность постановки помех, км:

• при использовании ненаправленных антенн до 20;
• при использовании направленных антенн до 40.

“Полонез”

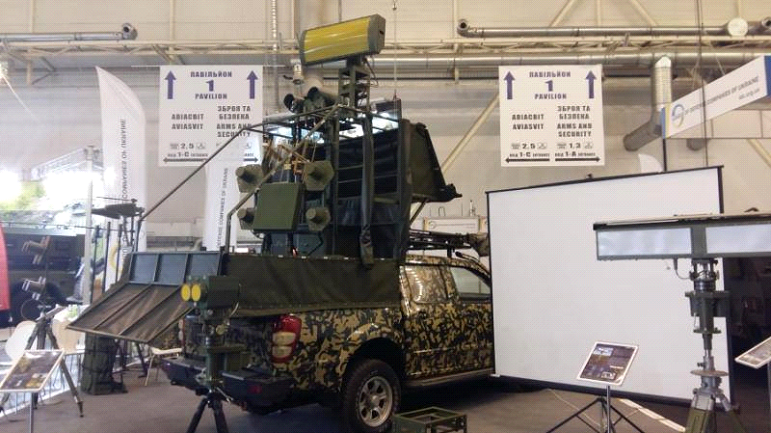

Мобильный многофункциональный комплекс «Полонез» способен решать комплексные задачи по выявлению беспилотников, их идентификации, постановки помех каналам управления, телеметрии и навигации. Также «Полонез» может передавать информацию о выявленных БЛА через командный центр другим службам, в частности, для использования против цели соответствующих средств огневого поражения.

В состав «Полонез» входят:

• радиолокационная станция миллиметрового диапазона «Лис-3М»;
• оптико-электронный модуль (ОЭМ) для захвата и сопровождения обнаруженных РЛС целей в тепловизионном и инфракрасном излучении;
• блок подавления сигналов команд управления и телеметрии с антенной системой;
• передатчик и формирователь заградительных помех приемников навигационных каналов GPS / GLONASS с комплектом антенн.

Обновленная РЛС «Лис-3М» и оптико-электронный модуль установлены на телескопической вышке высотой 5,5 м. Радиолокационная станция обеспечивает обнаружение вертолета на расстоянии до 12 км, БЛА до 8 км, а ОЭМ - на дальности прямой видимости. Выявление и идентификация целей происходит автоматически в процессе мониторинга пространства в секторе 360 градусов. Средства радиоэлектронного подавления действуют на расстоянии до 40 км при применении направленных антенн и до 20 км - при использовании ненаправленных антенн.

Дальность обнаружения, км:

• вертолетов до 15;
• БЛА до 10.

Дальность постановки помех, км:

• при использовании ненаправленных антенн до 20;
• при использовании направленных антенн до 40.

“Нота”

Комплекс «Нота» способен бороться с различными БЛА, подавлять сети сотовой связи всех стандартов, существующих сейчас на Украине, а также может противодействовать средствам РЭБ и радарам контрбатарейной борьбы.

«Нота» может одновременно применять помеху как на направленные, так и на ненаправленные (круговые) антенны. Это позволяет комплексно обеспечивать общее прикрытие стационарных объектов и, одновременно, работать в конкретном узком секторе.

В состоянии ожидания комплекс находится в пассивном режиме, что делает его незаметным для противника. При обнаружении угрозы он включается на подавление нужной цели.

Комплекс «Нота» способен обнаруживать БЛА на расстоянии не менее 20 км, а противодействовать их применению на расстоянии не менее 15 км. Противодействие беспроводным средствам связи обеспечивается на дальности до 1 км. При этом обслуживание комплекса обеспечивают 2 человека. Общий вес «Нота» составляет 250 кг.

Дальность обнаружения БЛА, км: не менее 20. Дальность постановки помех БЛА, км: не менее 15. Противодействие сотовым сетям осуществляется в радиусе до 1 км.

“Хмара-2”

Комплекс «Хмара-2» («Облако-2») предназначен для обнаружения БЛА с использованием пассивной радиолокации (радиопеленгации) в диапазоне частот 230-3000 МГц. «Облако-2» обеспечивает постановку помех каналам ручного управления БЛА в основных диапазонах частот, сигналам Wi-Fi и сигналам систем спутниковой навигации. Позволяет определять запрещенные диапазоны частот, в которых мощность подавления ограничивается или блокируется. Также он может быть оснащен аппаратурой для подавления систем сотовой связи. «Облако-2» использует прицельную помеху для подавления деятельности БЛА на конкурентной частоте.

Дальность подавления приемников сигналов спутниковых навигационных систем составляет до 30 км, а каналов ручного управления и передачи данных - до 15 км.

Диапазон рабочих частот, МГц: 230-3000.

Дальность постановки помех, км:

• сигналов СРНС до 30;
• каналов управления и передачи данных до 17.

“Хортица-Р”

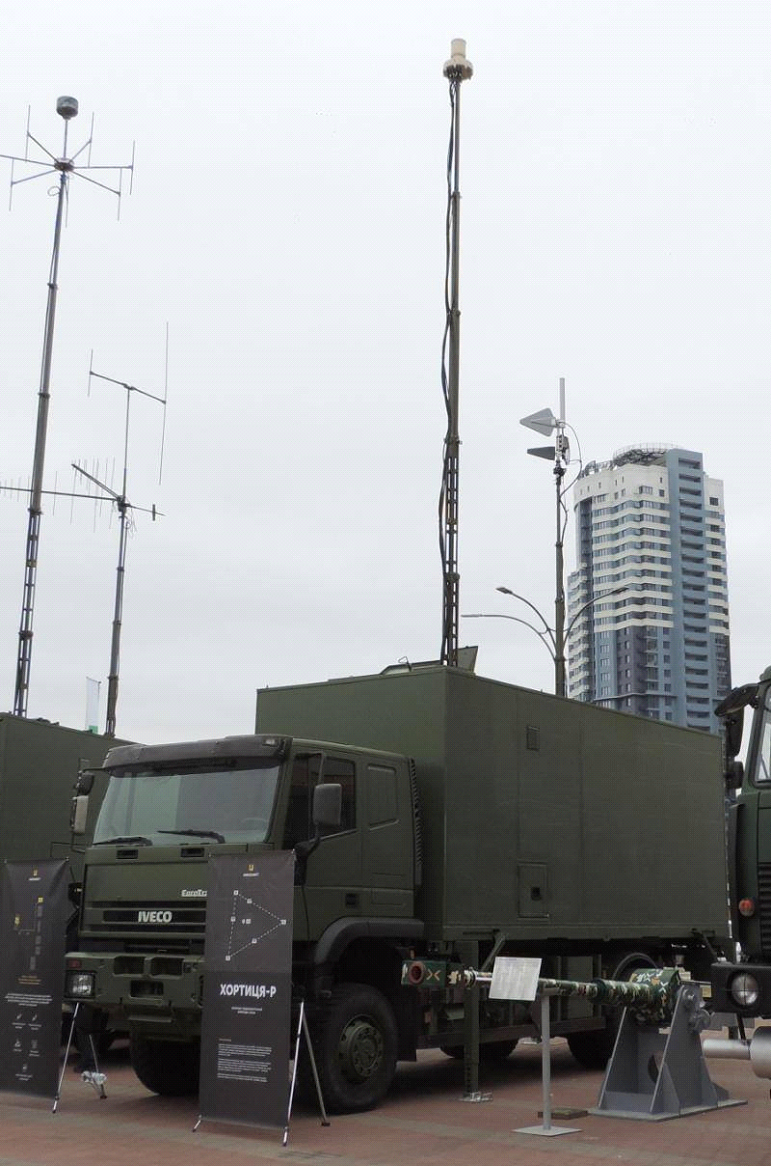

Одним из самых новых решений в сфере борьбы с БЛА у ВСУ является разработка компании «Инфозахист», которая получила название «Хортица-Р». Комплекс предназначен для обнаружения и определения местоположения как самого БЛА, так и его пункта управления. Он автоматически обнаруживает факт радиообмена между БЛА и оператором, проводит идентификацию, и автоматически или автоматизированно направляет антенно-фидерное устройство и включает систему постановки электронных помех.

Система постановки электронных помех, в отличие от существующих решений, формирует модулированные импульсы с длиной, близкой к длине сигналов управления (эффективно противодействует системам с длиной сигнала от 2 мс и более). Что, в свою очередь, во-первых, увеличивает эффективность подавления, а во-вторых - уменьшает вероятность обнаружения противником.

Дополнительно система может быть оснащена активной системой постановки помех (подмены) систем спутниковой навигации (GPS, ГЛОНАСС, GALILEO).

Диапазон рабочих частот, МГц: 25-6000.

“RIFF-P”

В 2019 году предприятие "ИнтерПроинвест" представило носимый образец RIFF-P для борьбы с малогабаритными воздушными целями. Это носимая станция РЭБ для противодействия малоразмерным беспилотным системам различного типа, работающая на подавление сигналов (или навязывание ложных режимов работы) командной радиолинии управления (КРУ) и СРНС.

Станция может использоваться для решения различных задач: защита критически важных объектов инфраструктуры, военных баз, контрольно-пропускных пунктов, а также обеспечение пограничного контроля.

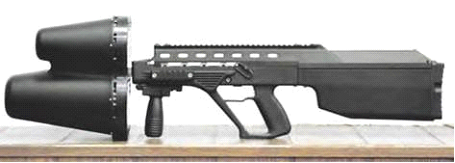

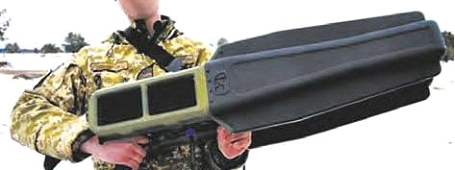

Она сконструирована в формате "электронной винтовки", выполненной по схеме стрелкового оружия "буллпап". Дальность подавления сигналов СРНС до 1,5 км, сигналов КРУ до 900 м. Время работы от аккумуляторной батареи 60 мин (допускается более длительная работа при использовании дополнительных перезаряжаемых батарей).

Боевая масса комплекса 6 кг. Данный показатель подразумевает индивидуальное использование и высокую мобильность.

Выход радиочастотного питания 100 Вт (четыре полосы).

"Джаммерган-3"

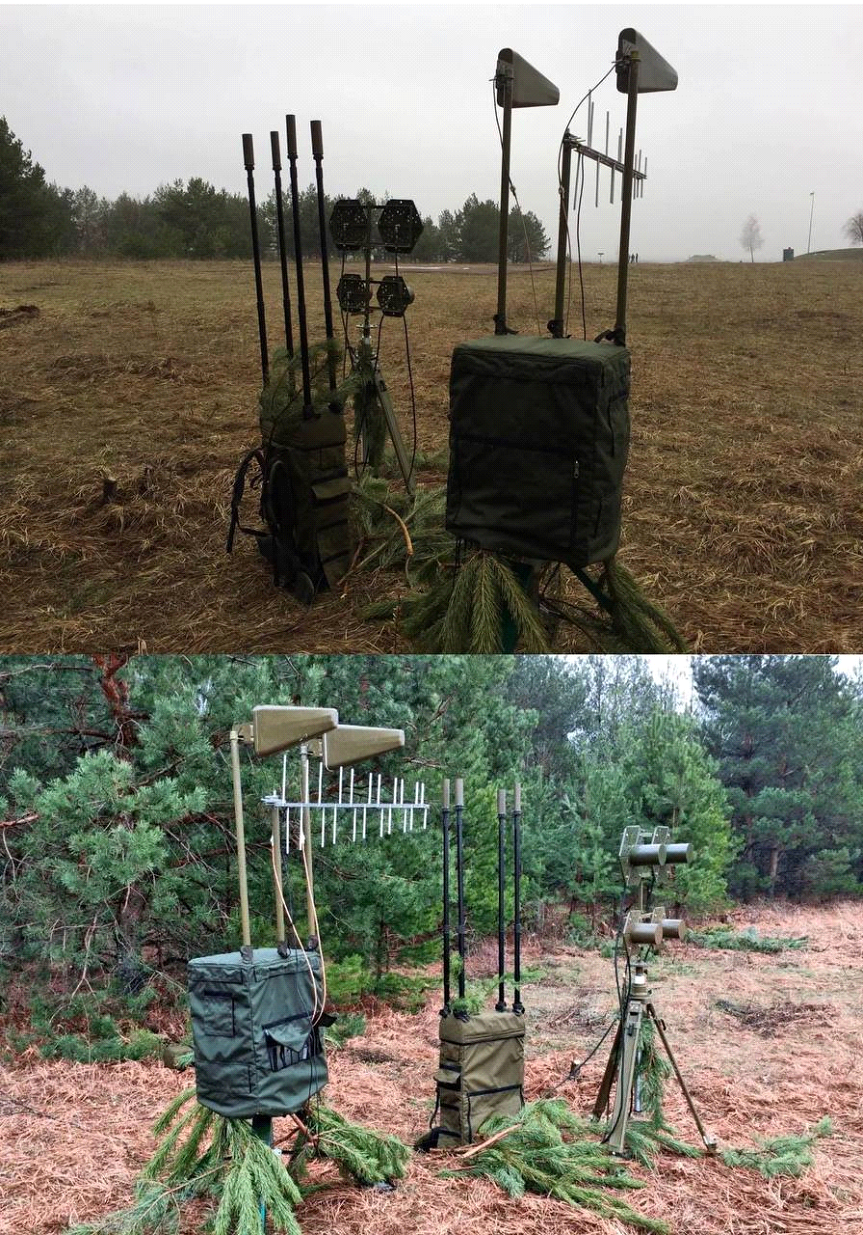

Носимая станция "Джаммерган-3" компании "Конус ресёрч энд ЭмЭфДжи" впервые была представлена общественности на выставке "Оружие и безопасность-2018". Она предназначена для обеспечения защиты гражданских и военных объектов. Принцип работы заключается в подавлении сигналов КРУ и КРНС с помощью трех установленных волноводных направленных антенн. Дальность подавления КРУ 100–600 м, боевая масса 10 кг, автономность работы до 30 мин.

Комплекс снабжается специальным рюкзаком с дополнительными отсеками для вспомогательного оборудования. В рюкзаке предусмотрена система охлаждения, а также защита от влаги и грязи.

"Джаммерган-3" оснащается универсальным креплением типа Пикатинни, на которое устанавливаются направленные антенны с различными характеристиками. В качестве дополнительной опции предусмотрено дооснащение устройства коллиматорным прицелом.

“Каштан-3”

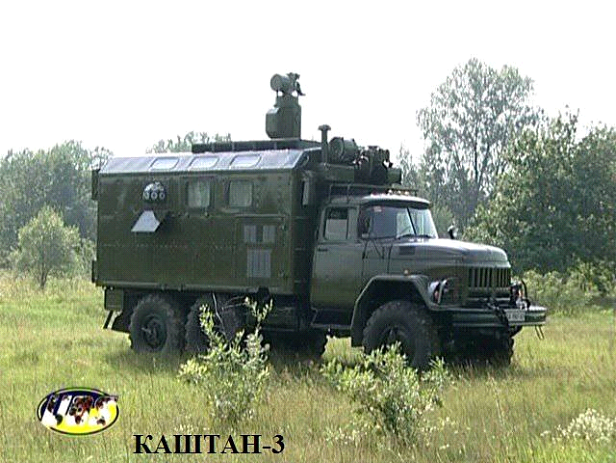

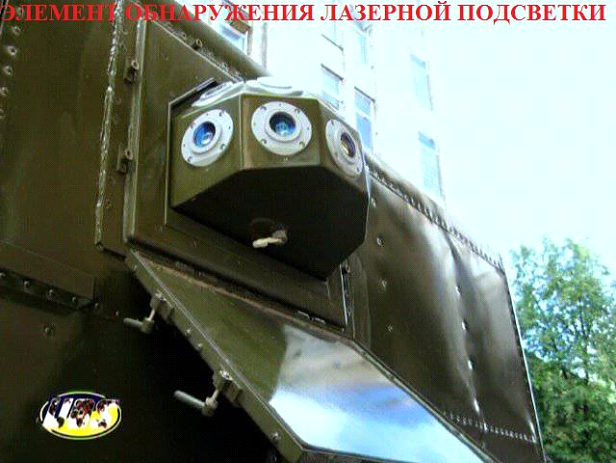

Комплекс оптико-электронного противодействия "Каштан-3" предназначен для защиты наземных объектов от высокоточного оружия с лазерным наведением – ракет, авиабомб с полуактивными лазерными головками самонаведения. Выполняет задачи по противодействию высокоточному оружию с лазерным наведением путём увода боеприпаса на безопасную дистанцию от объекта на суше или воде.

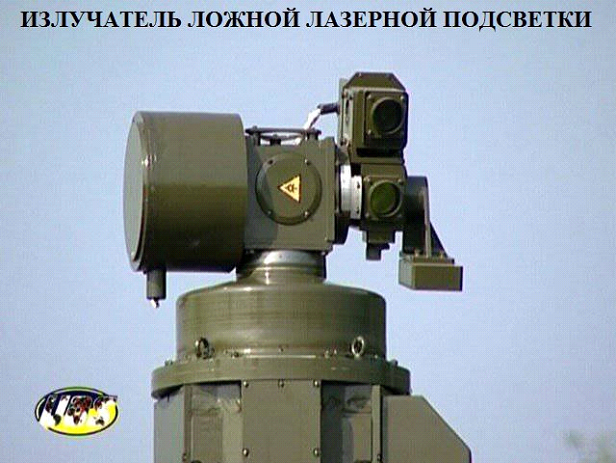

Для защиты кораблей от высокоточного оружия с лазерным наведением - ракет, авиабомб с полуактивными лазерными головками самонаведения разработан корабельный вариант комплекса оптико-электронного противодействия "Каштан-3М".

Комплекс обеспечивает:

• обнаружение и пеленгацию источников лазерного излучения − лазерных целеуказателей противника;
• постановку ложных лазерных целей (ЛЛЦ) – активных имитационных помех;
• полностью автоматический режим работы с возможностью изменения принятых решений оператором вручную;
• выбор тактики защиты в зависимости от боевой обстановки.

ТТХ:

• Вероятность обнаружения лазерного излучения целеуказателя противника, подсвечивающего защищаемый объект не менее 0,9;
• Вероятность увода (перенацеливания) боеприпаса на ЛЛЦ (в зависимости от типа угрозы) не менее 0,6-0,8;
• Время от момента обнаружения лазерного излучения целеуказателя противника до момента постановки ЛЛЦ, с не более 1;
• Рабочая длина волны, мкм 1,06;
• Диапазон углов обнаружения: по азимуту 0 - 360°; по углу места минус 15° +90°;
• Максимальная ошибка определения угловых координат лазерного целеуказателя не более 15°.

“Омут”

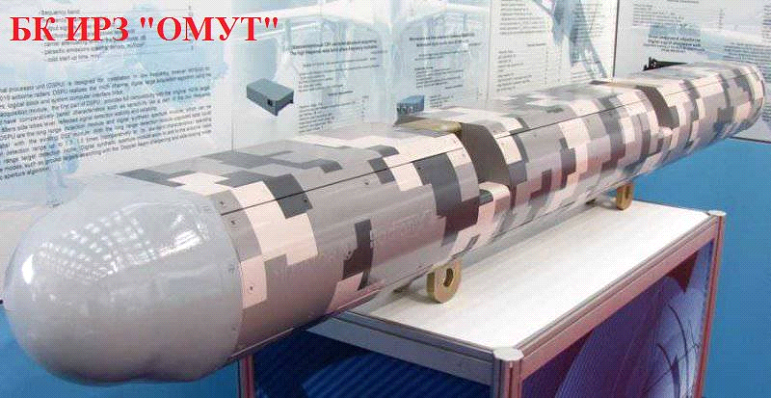

Система радиоэлектронной защиты летательных аппаратов "Омут" предназначена для подавления радиолокационных систем зенитно-ракетных комплексов, истребителей, а также активных и полуактивных головок самонаведения ракет.

Комплекс радиоэлектронной защиты «Омут» включает в себя систему радиоэлектронной разведки, с оперативно-изменяемой базой данных угроз и их приоритетности, а также систему радиоэлектронного противодействия, обеспечивающую высокую вероятность подавления средств радиолокационного обнаружения и наведения противника. Комплекс радиоэлектронной защиты в реальном масштабе времени осуществляет обнаружение, распознавание РЭС противника, производит оценку уровня угроз и выбирает оптимальный комплекс помех для подавления радиолокационных систем зенитно-ракетных комплексов, истребителей, а также активных и полуактивных головок самонаведения ракет.

Комплекс обеспечивает:

• одновременное обнаружение и оценку параметров до 200 радиоэлектронных средств противника в рабочем диапазоне частот;
• классификацию и оценку угроз огневых средств противника летательному аппарату;
• выбор и постановку по 20-ти каналам оптимальных комплексов имитирующих помех.

ТТХ:

• количество программируемых комплексов помех не менее 200;
• количество одновременно подавляемых радиоэлектронных средств 20;
• частотный диапазон Х, Ка;
• уровень выходной мощности не менее 80 Вт;
• масса не более 4 кг.

Аппаратура с высокой степенью вероятности защищает летательные аппараты от авиационных и зенитных управляемых ракет с активными и полуактивными головками самонаведения и ставит активные имитирующие пространственно-когерентные помехи в автоматическом режиме атакующим средствам противника (истребители-перехватчики, зенитно-ракетные комплексы).

Статья является компиляцией материалов из открытых источников в сети Интернет, телеграмм-канала “Месть доброй воли” https://t.me/Mestb_Dobroj_Voli и архивов журналов “Зарубежное военное обозрение” и “Арсенал Отечества”. Статья обновляется.
